Изобретение относится к строительству и может быть использовано при возведении каркасов промышленных зданий.

Известен способ монтажа решетчатой рамы с двухскатным ригелем, включающий предварительное напряжение затяжки, установленной под ригелем (1).

Недостатками такого способа являются потребность в высокопрочных канатах, а также технологические трудности, связанные с устройством затяжек (предварительная вытяжка, анкеровка и т. д.).

Наиболее близким техническим решением к изобретению является способ монтажа каркаса здания, включающий установку колонн, и прикрепление к ним металлических ферм, в котором затем осуществляется натяжение канатов специальными механизмами (2) .

Недостатком известного способа монтажа является значительный расход стали на высокопрочные канаты.

Цель изобретения — снижение расхода металла.

Поставленная цель достигается тем, что согласно способу монтажа поперечной рамы каркаса здания, включающему установку колонн и прикрепление к ним металлической фермы, перед креплением фермы К колоннам нижний пояс фермы растягивают, а верхний пояс фермы сжимают.

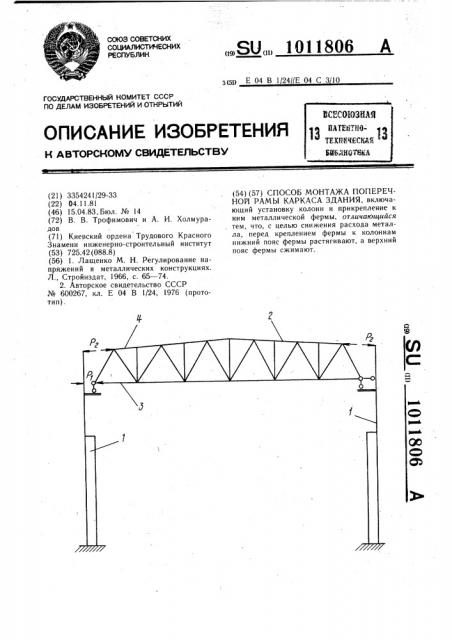

На чертеже показана принципиальная схема предварительного напряжения поперечной рамы.

Способ монтажа осуществляется следующим образом.

Традиционными способами, выполняют монтаж колонн 1, закрепление их связями, установку стропильной металлическойфермы 2, имеющей укороченный нижний пояс

3 и удлиненный верхний пояс 4. Затем нижний пояс 3 фермы притягивают усилием Р1 к колоннам 1 и осуществляют крепление.

После этого верхний пояс 4 фермь. сжимают усилием Р2 и также крепят к колоннам 1.

1S

Перемещения элементов фермы создаются с помощью домкратов и вспомогательных приспособлений. Оптимальные усилия Р1 и Р2, позволяющие получить наибольшее снижение расхода металла, определяют расчетным путем по известной методике.

Применение изобретения позволяет снизить расход металла на поперечную раму, при этом конструкция узлов сопряжения фермы с колоннами не изменяется. Необходимые вспомогательные приспособления для предварительного напряжения поперечной рамы являются инвентарными и поэтому могут быть многократно использованы.
