Реферат



СПОССЖ РАЗРАБОТКИМОЩНЫХ МЕСТОРОЖДЕНИЙ ПОЛЕЗНЫХ КОПАЕМЫХ включающий образование наклонного сьезаа на всю ширину камеры, отработку камер нисходящими слоями с выемкой полезного ископаемого в слое заходками с перекрытием ходов, отличающийся тем, что, с целью повышения производительности добычных работ и сокращения потерь полезного ископаемого в целиках, наклонный съезд образуют путем уменьшения алины заходок по мере выемки слоев, затем с образованного наклонного съезда дорабатывают оставшуюся часть камерных запасов, при этом BiiieMKy первой захоцки на каждом слое производят у борта камер с образованием по всей ее длине в пределах слоя. тупиковых заездов н проведением в ннх (Л восстающих, выемку второй и последукь щих заход ж в слое ведут поочередно прямым и обратным ходом, а призабойную зону в местах пересеченвя забоев смежS ных заходок по ширине и высоте укрывеи ют щитами.

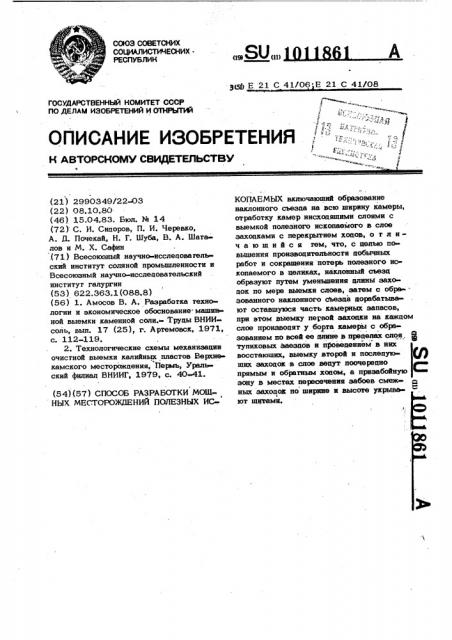

СОЮЗ СОВЕТСКИХ
