Реферат



1. НАГРЕВАТЕЛЬНАЯ ПЕЧЬ, содержащая камеру с лампами инфракрасного нагрева, транспортирующее средство в виде замкнутого конвейера со шпинделями и укрепленными на них кассетами для изделий с приводом, отличающаяся тем, что с целью обеспечения термоциклирования и повышения производительности, она снабжена водоохлаждаемыми кожухами, установленными между лампами инфракрасного нагрева. 2. Печь по п. 1, отличающаяся тем, что, /с целью обеспечения оптимальной и. регулируемой частоты термоциклирования, привод выполнен в виде синхронных редукторных двигателей с токосъемниками, установленными на конвейере и соединенными с троллеями и генератором переменного тока.

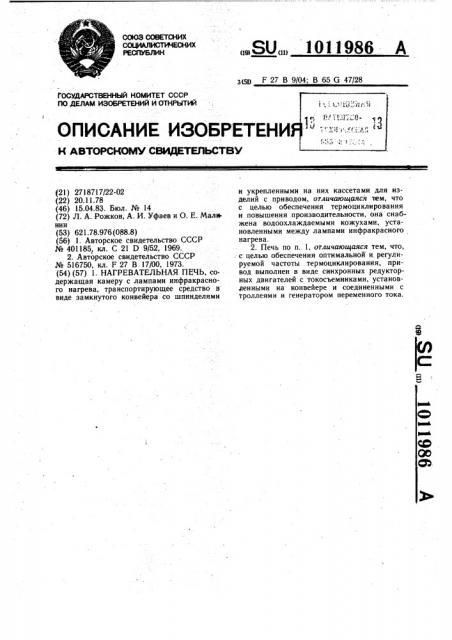

СОНИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

F 27 В 9/04; В 65 G 47/28

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2718717/22-02 (22) 20.11.78 (46) 15.04.83. Бюл. № 14 (72) Л. А. Рожков, А. И. Уфаев и О. Е. Мали нин (53) 621.78.976 (088.8) (56) 1. Авторское свидетельство СССР № 401185, кл. С 21 D 9/52, 1969.

2. Авторское свидетельство СССР № 516750, кл. F 27 В:17/00, 1973. (54) (57) 1. НАГРЕВАТЕЛЬНАЯ ПЕЧЬ, содержащая камеру с лампами инфракрасного нагрева, транспортирующее средство в виде замкнутого конвейера со шпинделями

ÄÄSUÄÄ 1011986 А и укрепленными на них кассетами для изделий с приводом, отличающаяся тем, что с целью обеспечения термоцикли рова ния и повышения производительности, она снабжена водоохлаждаемыми кожухами, установленными между лампами инфракрасного нагрева.

2. Печь по п. 1, отличающаяся тем, что,, с целью обеспечения оптимальной и регулируемой частоты термоциклирования, привод выполнен в виде синхронных редукторных двигателей с токосъемниками, установленными на конвейере и соединенными с троллеями и генератором переменного тока.

1011986

Изобретение относится к термическому оборудованию и может быть использовано при термоциклическом методе термообработки изделий с использованием инфракрасного нагрева. 5

Известно устройство для термоциклической обработки изделий на газодинамической подушке, содержащее источник нагрева, транспортирующую систему на воздушной подушке, кассеты для изделий f l) .

Недостатком известного устройства является то, что термоциклирование достигается возвратно-поступательным перемещением изделий на воздушной подушке, что не позволяет регулировать величину циклов нагрева и охлаждения без изменения общей производительности устройства, а также не позволяет производить групповую обработку изделий, помещаемых в кассетах.

Наиболее близкой к предлагаемой по технической сущности является печь инфракрасного нагрева термической обработки изделий, содержащая рабочую камеру с лампами инфракрасного нагрева, транспортирующее средство в виде замкнутого конвейера со шпинделями и укрепленными на них кассетами для изделий, а также привод (2).

Недостаток данной печи — невозможность проведения эффективного термоциклирования.

Целью изобретения является обеспечение термоциклирования и повышение производительности печи. 30

Указанная цель достигается тем, что нагревательная печь, содержащая рабочую камеру с лампами инфракрасного нагрева, транспортирующее средство в виде замкнутого конвейера со шпинделями и укрепленными на них кассетами для изделий с приводом, снабжена водоохлаждаемыми кожухами, установленными между лампами инфракрасного нагрева.

Привод выполнен в виде синхронных редукторных двигателей с токосъемниками, установленными на конвейере и соединении» ми с троллеями и генератором переменного тока.

На чертеже изображена схема печи, продольный разрез..

Печь имеет инфракрасные лампы 1, чере дующиеся с охлаждаемыми водой секцио1 нированными кожухами 2, круглые кассеты 3 с расположенными на них обрабатываемыми изделиями 4. Кассеты опираются на шпиндели синхронных редукторных электродвигателей 5, закрепленных на вертикально замкнутом цепном конвейере б. Синхронные двигатели 5 имеют токосъемники 7, соединенные с троллеями 8. Троллеи 8 соединены с генератором 9, вал которого соединен механически с валом электродвигателя постоянного тока 10.

Нагревательная печь работает следующим образом.

При помощи ламп 1 и водоохлаждаемых кожухов 2 создается необходимость чередования зон интенсивного нагрева и охлаждения. Обрабатываемые изделия 4, размещенные в кассетах 3, вместе с двигателями 5 перемещаются в продольном направлении вертикально замкнутым конвейером 6.

Скорость вращения кассет 3 с изделиями 4 и, следовательно, режима термоциклирования регулируется независимо от скорости движения конвейера 6 при помощи регулирования скорости вращения электродвигателя 10, механи:ески связанного с ним генератора и питаемых от этого генератора током с регулируемой частотой двигателей 5.

В связи с тем, что скорость синхронных двигателей 5 можно регулировать в широких пределах, легко установить оптимальный режим сушки, что важно для обработки в кассетах, наличие круглых кассет 3 позволяет применять групповую обработку, повышающую производительность печи. Все это позволяет обеспечить машинную производительность 1000 изделий в час.

1011986

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, 5K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Т; Веселова

Заказ 2739/47

Составитель Ю. Усатый

Техред И; Верес Корректор И. Шулла

Тираж б13 Подписное
