Устройство для электрофореза в свободной среде

Устройство для электрофореза в свободной среде

Иллюстрации

Показать все

Реферат



1.. УСТРОЙСТВО ДЛЯ ЭЛЕКТРО ФОРЕЗА В СВОБОДНОЙ СРЕДЕ, содержащее камеру разделения, соединенную с катодным и анодным сосудами для буферного раствора с электродами, отличающееся тем, что, с целью повышения его разрешающей способности, стенка одного из сосудов для буферного раствора снабжена окном, герметично закрытым упругой мембраной с опорной пластиной, связанной с приводом. §

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Зсмк 0 01 М 27/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

riO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИД=ТЕЛЬСТВУ,(21) 3358269/18-25

{гг) 24.11.81 (46) 15.04.83 . Бюл. N 14 (72) Ю.И. Шишков, В.К. Лужин, С.И.Гущин, 1).Ф. Завьялов, Н.И. Коньшин, А.А. Громов и О.В. Иитичкин (71) Всесоюзный научно-исследовательский биотехнический институт (53). 543.545(088.8) (56) 1. Мирошником А.И. и др. Разделение клеточных суспензий. И., "Наука", 1977; с. 43"61.

2. Allen R.Å. Column electrophoresis on the Apollo-Soyz project, Sepa"

ration and purН 1сайion methods, 1977, 6, и 1, рис. 1-59.

„,Я0„„,1 012117 А (54)(57) 1. УСТРОЙСТВО ДЛЯ ЭЛЕКТРОФОРЕЗА В СВОБОДНОЙ СРЕДЕ, содержащее камеру разделения, соединенную с катодным и анодным сосудами для буферного раствора с электродами, о т л и" ч а ю щ е е с я тем, что, с цельюповышения его разрешающей способности, стенка одного из сосудов для буферного раствора снабжена окном, гер-. метично закрытым упругой мембраной с опорной пластиной, связанной с приводом.

1012117

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что привод вы.полнен в виде регулируемой винтовой пары, содержащей опорную скобу, заИзобретение относится к лабораторной технике в области медицины, в частности космической медицины, биологии и химии, и может. быть использовано для разделения в электри ческих полях в свободных растворах смеси биологически активных веществ на компоненты в соответствии с их подвижностью.

Известны устройства для электрофореза в свободной среде, содержащее камеру разделения и электродные сосуды (катодный и анодный). В электродных сосудах размещены анод и катод, связанные с источником постоянного напряжения. Камера разделения с внешней стороны термостатирована (1).

Однако эти устройства характери зуются параболическим профилем движения электрофоретических зон, искажающим картину деления, а при препаративном электрофорезе параболический, профиль электрофоретических зон вызывает загрязнение выделяемой Фракции близлежащими Фракциями. Искривление профиля электрофоретических зон обусловлено гидродинамикой потока бу- фера, температурным градиентом по толщине камеры разделения и электроосмосом.

Наиболее близким техническим решением является устройство для электрофореза в свободной среде, содержа. щее камеру разДеления, соединенную с катодным и анодным сосудами для буферного раствора с электродами P2).

Для борьбы с параболическим профилем движения электрофоретических зон внешняя сторона камеры разделе. ния охлаждается .с помощью термоэлементов, а внутренняя поверхность покрыта метилцеллюлозой, имеющей значение электрокинетического потенциала около нуля, т.е. величина электроосмоса близка к нулю. В этом устройстве температурный градиент межкрепленную на стенке сосуда для буферного раствора, и ходовой винт, торец которого упирается в опорную пластину. ду продольной осью камеры разделения и ее периферией составляет 2 С, а электроосмотический эффект снижен в 10-15 раз. Устройство несколько е выпрямляет,но полностью не устраняет искривление электрофоретических зон.

Цель изобретения - повышение разрешающей способности устройства.

Цель достигается тем, что в устройстве для электрофореза в свободной среде, содержащем камеру разделения, соединенную с катодным и анодным сосудами для. буферного раствора с элект. родами, стенка одного из сосудов для буферного раствора снабжена окном, герметично закрытым упругой мембраной с опорной пластиной, связанной с приводом.

При этом привод выполнен в виде регулируемой винтовой пары, содержащей опорную скобу, закрепленную на стенке сосуда для буферного раствора и ходовой винт, торец которого упирается в опорную пластину.

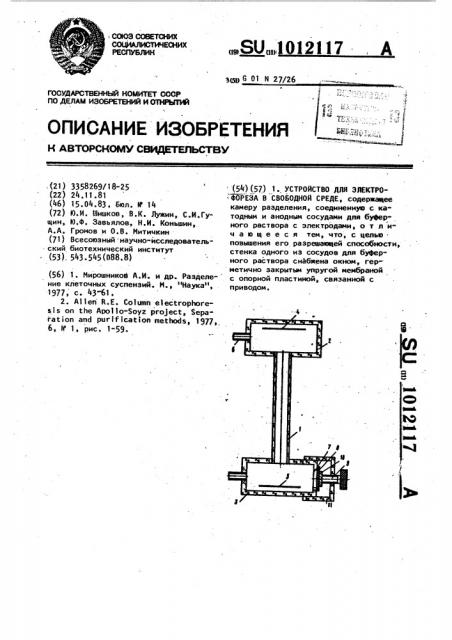

На чертеже представлена конструктивная схема предлагаемого устройства.

Устройство содержит камеру разделения 1, соединенную с катодным 2 и анодным 3 сосудами для буферного раст вора, в которых размещены катод 4 и анод 5, штуцера 6 для циркуляции буфера при заполнении сосудов 2 и 3.

Электроды 4 и 5 связаны с источником постоянного напряжения (на чертеже не показан) . Устройство снабжено приспособлением для создания в камере разделения 1 встречного разделения потока буфера. Это приспособление выполняется в виде окна 7 в стенке анод. ного или, катодного отсеков и устанавливается в том отсеке, в сторону которого движется разделяемый обра45 зец. Окно 7 перекрыто упругой мембраной 8, связанной с регулирующей вин10121

3 товой парой, представляющей собой ходовой винт 9; торец которого упирается в опорную пластину 10,.прижатую к упругой мембране 8. Винтовая пара закреплена на отсеке с помощью направ-g ляющей скоби .11, которая обеспечивает перемещение винта 9 в направлении, перпендикулярном. продольной оси камеры разделения 1.

Устройство работает следующим об- 1О разом.

После .заливки камеры разделения 1 буферным раствором и внесения в нее смеси биологических активных веществ включают источник постоянного напря- жения (не показан), подключенного к катоду 4 и аноду. 5 и производят разделение смеси. Вследствие наличия в камере разделения 1 градиента температуры возникает параболический фронт движения электрофоретических зон. По мере искривления фронта движения электрофоретических зон, контролируемого с помощью краски-индикатора, вносимой в камеру разделения 1 вмес17 4 те со смесью биологически активных веществ, или оптического устройства (не показано), производят вращение ходового винта 9, который выгибает мембрану 8. В результате выгибания мембраиы создается гидродинамический встречный поток. Вращение ходового винта 9 осуществляют до тех пор, пока этот поток не устранит деформацию электрофоретических границ.

С помощью предлагаемого устройства параболический профиль движения фронта биологически активных веществ может быть полностью выпрямлен. Причем создавать встречных разделению поток можно как в процессе проведения электрофореэа, так и по его окончании.

Предложенное устройство позволяет с большей степенью чистоты выделять разделившиеся компоненты, вследствие чего может найти широкое, использование для разделения ле карственных препаратов, в диагностике заболеваний и др.
