Клясс 80 а, 49

Nå 10122С1

СССР

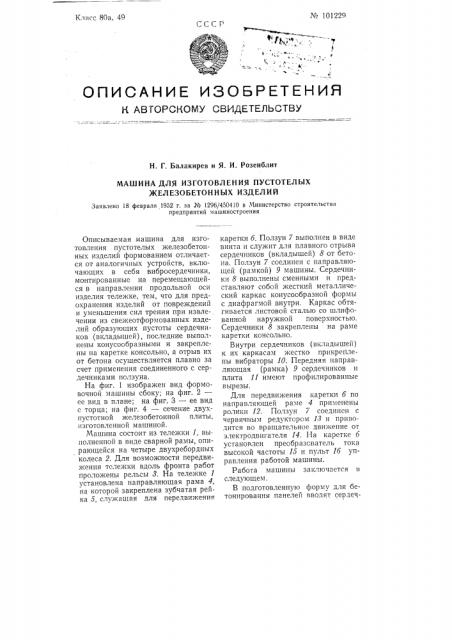

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Н. Г. Балакирев и Я. И. Розенблит

МАШИНА ДЛЯ ИЗГОТОВЛЕНИЯ ПУСТОТЕЛЫХ

ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ

Заявлено l8 февраля 1952 r. за ¹ 1296/450410 в Министерство строительства предприятий машиностроения

Описываемая машина для изготовления пустотелых железобетонных изделий формованием отличается от аналогичных устройств, включающих в себя вибросердечники, монтирова нные на перемещающейся в направлении продольной оси изделия тележке, тем, что для предохранения изделий от повреждений и уменьшения сил трения при извлечении из свежеотформованных изделий образующих пустоты сердечников (вкладышей), последние выполнены конусообразными и закреплены на каретке консольно, а отрыв их от бетона осуществляется плавно за счет применения соединенного с сердечниками ползуна.

На фиг. 1 изображен вид формовочной машины сбоку; на фиг. 2— ее вид в плане; на фиг. 3 — ее вид с торца; на фиг. 4 — сечение двухпустотной железобетонной плиты, изготовленной машиной.

Машина состоит из тележки 1, выполненной в виде сварной рамы, опирающейся на четыре двухребордных колеса 2. Для возможности передви>кения тележки вдоль фронта работ проложены рельсы 3. На тележке 1 установлена направляющая рама 4, на которой закреплена зубчатая рейка 6, служащая для передвижения каретки 6. Ползун 7 выполнен в виде винта и служит для плавного отрыва сердечников (вкладышей) 8 от бетона. Ползун 7 соединен с направляющей (рамкой) 9 машины. Сердечники 8 выполнены сменными и представляют собой жесткий металлический каркас конусообразной формы с диафрагмой внутри. Каркас обтягивается листовой сталью со шлифованной наружной поверхностью.

Сердечники 8 закреплены на раме каретки консольно.

Внутри сердечников (вкладышей) к их каркасам жестко прикреплены вибраторы 10. Передняя направляющая (рамка) 9 сердечников и плита 11 имеют профилированные вырезы.

Для передвижения каретки 6 по направляющей раме 4 применены ролики 12. Ползун i соединен с червячным редуктором 18 и приводится во вращательное движение от электродвигателя 14. На каретке 6 установлен преобразователь тока высокой частоты 16 и пульт 16 управления работой машины.

Работа машины заключается в следующем.

В подготовленную форму для бетонирования панелей вводят сердеч№ 101229 ники (вкладыши) 8 и заполняют форму равномерным слоем бетона.

После этого включают преобразователь тока высокой частоты и помещенные внутри сердечников вибраторы. По окончании вибрирования на поверхность панели укладывают вакуум-шиты и производят вакуумирование. Окончив вакуумирование, включают электродвигатель и производят постепенный отрыв сердечников от бетона, сначала при помощи ползунов, а по мере выхода их из формы включается каретка и производится более быстрый выход сердечников из формы.

В дальнейшем процесс работы машины повторяется.

Предмет изобретения

Формовочная машина для изготовления пустотелых железобетонных изделий, включающая вибросердечники, монтированные на перемещающейся в направлении продольной оси изделия тележке, о тл и ч а ю щ а я с я тем, что, с целью плавного отрыва сердечников от бетона, уменьшения сил трения и предохранения изделий от повреждения при извлечении их из свежеотформованного изделия, применен соединенный с вибросердечникаMH ползун, а сами сердечники (вкладыши) выполнены конусообразными и закреплены на каретке консольно.

Л< 101229 № 101229

Фиг. 3

Фиг. 4

Отв. редактор I1 3. Макаров

Л133899 от 12/Х1 1955 г. Стандартгиз. Объем 0,25 и. л. Тираж 400. Цена 50 коп.
