Реферат



ЭЛЕКТРОИЗОЛЯЦИОННЫЙ ПОЛИ- : ВИНИЙ ЦЕТАДЕВЫЙ ЛАК,- содержащий поливинилацеталевую смолу, блокированный фенолом аддукт триметилолпропана и толуилендиизоцианата, фенолформальдегидную смолу, меламинформальдегидную смолу и органические раствори тели , отличающийся тем. Б.ГР.(,... ч.г;л.е;;у2;Г:;;д 13 , W fy.4n .. Т. ; -г л X, ,/ t - jf J - ; ,-Д .. . J, 1 что, с целью повышения эластичности изоляции на его основе после теплового удара, стойкости к продавливанию при повышенных температурах и маслостойкости, а также повышения технологичности, он содержит в качестве поливинилацеталеврй смолы поливинилформальэтилалевую смолу с вязкостью при 20°С по ВЗ-1 10%ного раствора в смеси этилцеллозольва с хлорбензолом (i:i по массе |2060 с при следующем соотношении компонентов , мае.ч: Поливинилформаль100 . этилалевая смола Блокированный феИо . лом аддукт три (Л метилолпропана и толуилендиизоциа10-i 2 ната Фенолформальдегид25-60 . , ная смола Меламинформальде2 -8 гидная смола Органические раст400-1500 N0 ворители :л :л N9

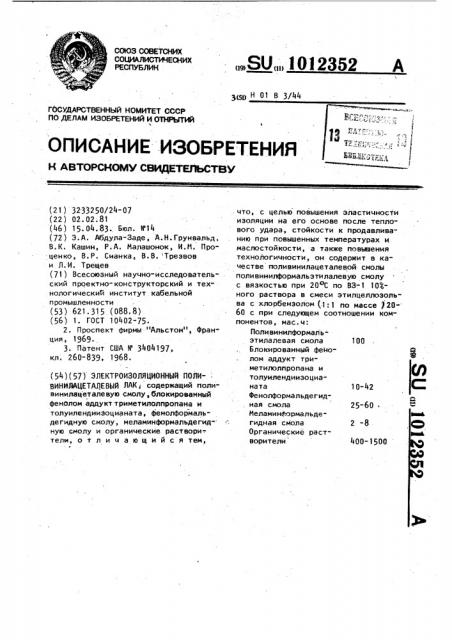

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3„„н 01 в у44

1

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Щ

25 60

400-1500

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3233250/24-07 (22) 02.02.81 (46) 15.04.83* Бюл. N 14 (72) 3.А. Абдула-Заде, А.Н.Грунвальд, В.К. Кашин, P.À. Малашонок, И.М. Проценко, В.P. Сианка, В.В. Трезвов и Л.И. Трещев (71) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт кабельной промышленности (53) 621.315 (088 ° 8) (56) 1. ГОСТ 10402-75, 2. Проспект фирмы "Альстом", фран" ция 1969

3. Патент США и 3404197 кл. 260-839, 1968.

{54)(57) ЗЛЕКТРОИЗОЛЯЦИОННЫЙ ПОЛИВИНИЛАЦЕТАпЕВЫД ЛАК; содержащий поливинилацеталевую смолу, блокированный фенолом аддукт триметилолпропана и толуилендиизоцианата, фенолформальдегидную смолу, меламинформальдегидную смолу и органические раствори-. тели, отличающийся тем, ÄÄSUÄÄ 1012352 А что, с целью повышения эластичности изоляции на его основе после теплового удара, стойкости к продавливанию при повышенных температурах и маслостойкости, а также повышения технологичности, он содержит в качестве поливинилацеталевой смолы поливинилформальэтилалевую смолу с вязкостью при 20 С по 83- 103ного раствора в смеси этилцеллозольва с хлорбензолом (1:1 по массе ) 20-

60 с при следующем соотношении компонентов, мас.ч:

Поливинилформальэтилалевая смола 100

Блокированный фейолом аддукт триметилолпропана и толуилендиизоцианата 10-42

Фенолформальдегид, ная смола

Меламинформальдегидная смола 2 -8

Органические растворители

52

2 с каталитическим сжиганием отходящих газов, сравнительно высокая вязкость этого лака (500-750 с по ВЗ-1 ) ограничивает скорость эмалирования проводов, кроме того, лак "Формтенальн содержит токсичные крезольные растворители.

Наиболее близким к предложенному является лак, содержащий поливинилформалевую смолу, блокированный аддукт триметилолпропана и толуилендиизоцианата, фенолформальдегидную смолу, меламинформальдегидную смолу и органические растворители (смесь крезола с ксилолом в соотношении

2,2:1). Этот лак имеет вязкость по

ВЗ-1 600-700 с и сухой остаток 2122 мас.3. (3 .

10-42

2 -8

400-1500

1 10123

Изобретение относится к поливинилацеталевым электроиэоляционным лакам для получения эмалированных проводов с температурным индексом l 05-120 С.

В кабельной промышленности в настоящее время для получения проводов с указанным температурным индексом широко применяется отечественный лак

ВЛ-931, содержащий поливинилформальэтилалевую смолу, фенолформальдегид- 10 ную смолу и органические растворители 1 1, Однако этот лак недостаточно технологичен. Сравнительно высокая вязкость (300-600 с по В3-1) и наличие в рецептуре хлорбенэола не позволяют испольэовать его на современном эмальоборудовании с каталитическим -. сжиганием отходящих газов. Лак ВЛ-931 обладает также повышенной токсич- ностью, поскольку содержание токсич- 20 ного хлорбензола составляет 503 от массы летучей части. Провода на основе этого лака не удовлетворяют современным требованиям, в частности по эластичности после теплового уда- 25 ра, маслостойкости и стойкости к продавливанию при повышенных температурах.

Известны также поливинилацеталевые лаки, используемые за рубежом з0 для эмалирования проводов с температурн.w индексом 105- 120 С, например о лак марки "формтеналь", содержащий в качестве основного компонента поливинилформалевую смолу, а в качестве растворителя — крезол. Провода с изоляцией на основе этого лака обладают показателями, более высокими по сравнению с показателями проводов с изоляцией на основе лака

ВЛ-931, в том числе и такими, как эластичность после теплового удара, стойкость к продавливанию при повышенных темперотурах и маслостойкость (2 ) .

Однако эти показатели недостаточно высоки для применения проводов с изоляцией на основе лака "Формтенальн в некоторых типах электрооборудования. Так, недос гаточно высокая масло50 стойкость проводов ограничивает их применение в катушках зажигания, а сравнительно невысокая стойкость проводов к продавливанию при повышенных температурах не позволяет испольэовать их во вращающихся обмотках электродвигателей. Хотя летучая часть лака "Формтенальн позволяет перерабатывать его на эмальагрегатах

Эмальпровода с изоляцией на основе этого лака, как и провода с изоляцией на основе лаков ВЛ-931 и "Формте. наль", обладают недостаточно высокими эластичностью после теплового удара, стойкостью кпродавливанию при повышенных температурах и маслостойкостью. Относительно высокая вязкость этого лака ограничивает скорости эмалирования проводов, кроме того, лак содержит токсичные крезольные растворители.

Целью изобретения является повышение эластичности изоляции проводов после теплового удара, стойкости к продавливанию при повышенных температурах и маслостойкости, а также повышение технологичности.

Для достижения этой цели электроизоляционный поливинилацеталевый лак в качестве поливинилацеталевой смолы содержит поливинилформальэтилалевую смолу с вязкостью при 20 С по

ВЗ- l 103-ного раствора в смеси этилцеллозольва с хлорбензолом (1:1 по массе ) 20-60 с при следующем соотношении компонентов, мас,ч:

Поливинилформальэтилалевая смола 100

Блокированный фенолом аддукт триметилолпропана и толуилендиизоцианата

Фенолформальдегидная смола 25-60

Меламинформальдегидная смола

Органические растворители

3 1012352

В табл. 1 приведены примеры наи- изготовленных согласно изобретеболее хара кте рных рецептур ла ков, нию.

Таблица

Компоненты

Содержание, мас.ч. в составе

Поливинилформальэтилаль

100

100

100

100

100

100

Блокированный фенолом аддукт триметилолпропана

° и толуилендиизоцианата

29

20

Фенолформальдегидная смола

РСФ-3040

40

50

Меламинформальдегидная смола

К-421-02

2 8

5 6 4 6

330 390 340 330 260 350

Этилцеллозольв

Сольвент

340 320 260 350

270 350

Вязкость по В3-1,с

Сухой остаток,3

Состав

240

240

2t0

220

300

250

В табл. 2 показаны физико-химические свойства предлагаемых составов.

Рецептуры лака готовят следующим образом.

В смеситель, снабженный механической мешалкой и отводом для термометра, заливают смесь этилцеллозольва с сольвентом, нагревают ее до 45-.

50 С, добавляют блокированный фенолом аддукт триметилолпропана и толуилен-. диизоцианата и перемешивают получен=, f

l ную суспензию до образования гомогенного раствора. К полученному раство" ру добавляют порциями поливинилфор" мальэтилалевую смолу, причем каждую последующую порцию добавляют после растворения предыдущей. Раствор охлаждают до комнатной температуры, добавляют фенолформальдегидную и мел" аминформальдегидную смолы и продолжают перемешивание в течение 3050 мин.

Т а б л и ц а 2

5 1012352 4

Как видно из табл. 2, вязкость ва эмальпроводов диаметром 1,56 мм предложенного лака ниже вязкости и 0,53 мм соответственно с изоляцией известных поливиниацеталевых лаков, на основе предложенных рецептур (по что позволяет эмалировать провода результатам испытаний 20 образцов с большими скоростями при одновре- s провода на основе каждой рецептуры ) менном улучшении качества поверхности. и с изоляцией на основе лаков ВЛ-931

В табл. 3 и 4 представлены свойст- нФормтеналь 19077" и лака (3 ), 1012352

I т

О .С 1 сЧ 1

О 1

Р

О

° — 1

1 л

Д I

I- I

U 1 о < х

)Х,I о

1- .< и о

C) 1 и

tg I

1

I

I

o tg

1- Ш

o z

Q Г

X IQ

Ф Ю сС и м о

Ф и

CL

Ol X X о az с: с z

Ф

tg

t<1

X а

Ф

<Х

Л

1

Ф

I X

IЭ

tg

Ш

3Е а

Э Е I о

Cl сС

lФ

36

Cl

Ф сГ

<

Ф

tg

Ш

3Е а

4l :Е

Ш

I Э

IФ

tg

Ш.

% а

Ф

OK 1 1 л йЪ I .<

IФ

tg

K а

Э сй з

<и ш о о

Ф IЭ S

С Il-.

Ц

С.<

О 1

0 Ш

vms

OPS

YOZr

)X CL <« Х С.Э

Оса ХР

О YIW

О О tD О О О .

О О О О и й Л

cv сч сч сч

О

o t

Э m

Ш %

S tC

<о a a

О с Э а ю z с= z z о

< I IL

oXt z

z X I ш

<» л

1 U С..<

I )ХР .0О 1 ФID Z

l- 1 СЕ iО X

OЗ,I m о о

Д3 1 Ш tg CD з с 1, м

О< 1. Э О

as 1ñî

C I O С:

<С О I c 1tg Cf 1 и х

tg I % m LO

ax< mY

X X I Z atI Ю

zz < с >,и

m)s1 оаи

ХО! Xa m

Фа! om

X: tt I Л Z

О

СЧ )» Щ М OO л OQ л л О О л со О <л е — с<ъ м л

OO а о о сч а со сч д. 1 сч м an tD.й

1- I и о

Х 1 I» 1

<<< 1

С1 б

)X о

Ш

» о с. -а с ео з

Ф с(СО

«))»»

° tg 1 о а<

I- I- 1 и Ф ох

Х tg

Р S I я с<(I- 1

U 1 .tg I

С

С)Ъ

Ф Ф О

С а

Otg ССО

О 1- Х м=<. аих сч м сч с! сч сч м

I сС о х <с

v e

x. r сч сч м о

Э .с Ш ф < )z

CL tg o L Xо

< и< о с«м и <=<

CV м) сч

О) сО Л м„< С Л

X <0Л

artD Y с o

I

I

I

1 б

I !

» <

Ф I

tg 1

Ol . l

36 < а 1

Ф 1

IX I

З I

В- I °

1 Z

Э

1 < X

Ii л

1 !

С

t; tg

Я.

1 Ш ,Е ! )Ш

1: о л

: Я и

1.,О."

<<

1; О

I itZI

< «Ф

11

1! О.

I! .М

1,-Ф

I .1 <С .1 X

z.

I m

I CI

О а.

1 S

< с;

1 tg

1 X

1 Ig.

tg

1: CL б, >

1 I»

1« tg

I". а

Ii Ф 1 <= ,1!

I tg

<. I1

1.

1 g<

Ii б

I i Z

Ij, m б

<(У

I X

I l

Cl

t

1 !

) 1012352

f0

1 а

Э Э

Х 1о

0 сХ

Э N Х

IЭ

f0

Ф

K а

Э Х

0Q I

l0

s m

О S

E 1» !

О

A f0 м

U V о о

1 а

Э Й 12 6

Ф Щ

Ф

Э S

r %

S

% а ф IсХ 6

Б Щ

fD Ш

S

Э IfX 6

2 Щ

S

Х (S

3Е а

Э I Е Э

2 l0

fZI Ф 1

Х

X

X о

I- М

U lО Х

1 I

2 S

Ф 3(ICL ф

Э Ф f0

rcXm

1 1

2 S

m М 1а ф

Э Э !0

Л" CX Ш

Р

lU о

)S о

I!

CQ«(»

Щ ЯО

С S

К

Z

Щ о п.

S !

Щ

С»!

О !

Ч о х*

О Щ S

С)

СС»!

S

С !Ч

Э о

m

IC» о

О.

lo о

CL о

Y о

».Г\ л

CL с

Щ

Z л

Э

Z! f»

1 .S

1 m « о

Ц

s X

«

A С» и Я.

Iv u

)sO

1 6 D

1 С )Ю

I Ш о

I Ш Щ ! Ц () о

С:) !

Ч

-:ф

Ю

-з. м о

Z о а

Е

Щ и

Э г

Х ф î.s

S

Ш о Х о

Х х

Х!

» О)

l О

К

Z

Щ

Ш о

CL

S !

fg

Ф о о

I C I1

1 !

1 Ш f0

СЧ м

I Щ

Z C0

1 С :>) On.U

1 X L Щ ощС

1 Z Х

«Х о !

О !

) а

>)

1а

Э

X

l(Э о

CD

«S Ю

om о ! CL 0

f0

6». «

IФ 6

Iо о

Х

Iо

Щ с

С» »

О. «О 0

Vf0a;D

О 1- S м=

С= U Х сЧ

С о

Х Ш

X Õ

Ц

Щг. I I

ХО

ЭО ЩОЩОм

U 4 Zl м

О1

< а о л э с Е

1 1 !

Х fo )S

6 L 2

CL Щ X ! 6

Щ

О

- 1

СЧ !

»

-Ф

1о о

)S о

1о о ! и

l0

Х:

1

I Ш

1

1 ф! Щ

1 CX

1 Э а

I lg.о

1! 1

1 ф

i, Щ

»

Ч м м м1 м !Ч Е

D О О О О D

О О D m В

СЧ <Ч СЧ

m СЧ à m D CO л л л. (л

1Л Л О - СО М! л !

Ч (7t D CD СО C»O CV

О1 CO 01 ъО (У1 ъО 0О D

СЧ D О СЧ

QO в QQ ев

Составитель А. Кругликов

Редактор М. Петрова Техред С. Мигунова

Корректор А. Тяско

Заказ 2780/65 Тираж 701 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

11 1012

Анализ табл. 3 и 4 показывает, что эластичность после теплового удара, стойкость к продавливанию при повы- шенных температурах и маслостойкость изоляции на основе предложенного лака % значительно выше соответствующих характеристик изоляции на основе известных поливинилацеталевых лаков, 1 причем остальные характеристики примерно одинаковы. 1О, Как показали эеспериментальные исследования, увеличение содержания блокированного фенолом аддукта триме тилолпропана и толуилендиизоцианата выше 42 мас.ч. (здесь и далее на 1

100 мас. ч. поливинилформальэтилайевой смолы ) приводит к ухудшению эластичности в исходном состоянии и маслостойкости. Эластичность в исход- ., 352 12 ном состоянии ухудшается также при увеличении содержания фенолформальдегидной смолы выше 60 мас.ч. и меламинформальдегидной смолы выше

8 мас.ч. Уменьшение содержания блокированного фенолом аддукта триме" тилолпропана и толуилендиизоцианата ниже 10 мас. ч. ведет к снижению стойкости к продавливанию при повышенных температурах и эластичности после теплового удара. При уменьшении содержания фенолформальдегидной смолы ниже 25 мас.ч. имеет место снижение маслостойкости и стойкости к продавливанию при повышенных температурах. Уменьшение содержания меламинформальдегидной смолы ниже

2 мас.ч. приводит к снижению маслостойкости.
