Раскаточный роликовый подвес

Раскаточный роликовый подвес

Иллюстрации

Показать все

Реферат



1. РАСКАТОЧНЫЙ РОЛИКОВЫЙ ПОДВЕС по авт. св. 708448, отличающийся тем, ЧТ6 , с целью расширения функцйональньос возможностей путем одновременного монтажа составляющих расцепленного провода фазы, он снабжен дополнительными роликами , дополнительньвш откидными щекгили и рычагами Г-образной формы, установленными между вилкой подвески и откидными, щека14и по обе стороны от вертикальной сси подвески.и to О9 ч1 сь

СОЮЗ СОВЕТСКИХ

„„SU„„1012376 А

»»»»

РЕСПУБЛИК

3(Я) Н 02 6 1 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

:И

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 708448 (21) 3331273/24-07 (22). 19.08.81 (46) 15. 04 . 83 . Бюл. 9 14 (72) И. Б . Распопов, N.H. Баранов, В.Е.Смалько, М.П.Жданюк и В.М.Чудин (71) Московские отделы Специального конструкторско-технологического .бюро по изоляторам - и арматуре

0рдена Трудового Красного Знамени .всесоюзного производственного объединения Союзэлектросетьизоляция (53) 621.319.17(088.8) (56) 1. Авторское свидетельство СССР

9 708448, кл. Н 02 G 1/04, 1977. (54) (57) 1, РАСКАТОЧНЫИ POJIHKOBblR

ПОДВЕС по авт. св. Р 708448, о т л н ч а ю шийся тем, что ° с целью расширения функциональных возможностей путем одновременного монтажа составляющих расщепленного провода фазы, он снабжен дополнительными роликами, дополнительнычи откидными щеками и рычагами Г-образной формы, установленными между вилкой подвески и откидными щеками по обе стороны от вертикальной оси подвески

1012376

2. Подвес по п.l, о т л и ч а юшийся тем, что оси откидных

Изобретение относится к проектированию и сооружению воздушных линий электропередачи, более конкретно к раскаточньм роликовым подвесам для монтажа воздушных линий . электропередачи.

По основному авт.св. 9 708448 известен раскаточный роликовый подвес для монтажа проводов воздушных линий электропередачи, содержащий раскаточный ролик, корпус подвески с вилкой в верхней части® закрепленной на оси, параллельной плоскости вра1цения ролика, на которой закреплена откидная щека с пружиной, служащая закрепляющим зле ментом для провода, при этом ось откидной щеки соединена с подвеской через шарнир, обеспечивающий возможность поворота подвески в плоскости, перпендикулярной оси откидной щеки (1).

Однако этот подвес не может быть использован при раскатке расщепленных фаз сложной конфигурации со многими составляющими, требует достаточно больших. трудозатрат при изготовлении, а также значительного объема монтажных работ при строительстве линий.

Цель изобретения — расширение функциональных возможностей раскаточного роликового подвеса путем одновременного монтажа составляющих расщепленного провода фазы.

Поставленная цель достигается тем, что раскаточный роликовый под-, вес снабжен дополнительными роликами, дополнительными откидными щеками и рычагами Г-образной формы, установленными между вилкой подвески и откидными щеками по обе стороны от вертикальной оси подвески.

Оси откидных щек могут быть расположены по вертикальной лини симметрии раскаточных роликов.

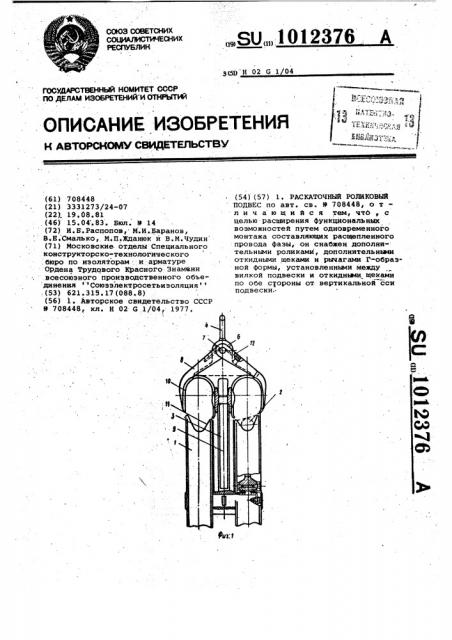

На фиг.l показан раскаточный подвес (вариант с общей осью крепления подвески и откидных щек), общий вид; на фиг.2 — то же, вид сбоку; на фиг.3 - раскаточный роликовый подвес (вариант с раздельньм креплением осей подвески и откидных . ще, общий вид; на фиг.4 — то же, вид сбоку. щек расположены по вертикальной линии симметрии раскаточных роликов °

Подвес содержит, например, два раскаточных ролика 1 по числу раскатйваемых проводов 2, корпус 3 подвески 4 с вилкой 5 в верхней части, расположенной на оси 7 (вариант с общей осью крепления подвески и откидных щек) параллельно плоскости вращения роликов 1. При этом вилка

5 подвески 4 снабжена двумя рычагами 8 Г-образной формы, расположенными симметрично по обе стороны относительно вертикальной оси 9 подвески 4 таким образом, что указанные рычаги 8 своими откидными щеками 10 полностью охватывают желоба 11 соответствующих роликов 1, выбранных по числу раскатываемых проводов 2. Откидные щеки 10, прижимаемые до упора пружиной 12, «служат в качестве запиранкцего устройства для проводов 2,уложенных в желобах 11 раскаточных роликов 1.

Ось 7 откидных щек 10 соединена c подвеской 4 через шарнир 13, обеспечивающий воэможность поворота подвески 4 в плоскости, перпендикулярной оси 7 откидных щек 10.

Предусмотрен второй вариант раскаточного роликового подвеса в кото.ром осуществляется раздельное

30 крепление подвески 4 и откидных щек 10. Последние закреплены раздельно на своих осях 14, которые расположены по вертикальной линии

15 симметрии раскаточных роликов 1.

35 Монтаж проводов 2 с применением раскаточного роликового подвеса осуществляется следующим, образом.

Ролики 1 закрепляются на корпусе 3 с помощью соответствующих крепежных винтов. После этого на земле (или на опоре) путем отжима откидных щек 10 пальцем или проводом провода закладываются в желоба

11 роликов l, при этом откидные щеки 10 полностью закрывают желоба

:11 роликов 1. Эатем ролики 1 под вешйваются в опоре и по ним произво-. дится раскатка проводов.

Экономический эффект от исполь50 зования изобретения обеспечивается за счет увеличения производительности строительно-монтажных работ при сооружении линий.
