Способ сборки и монтажа гидрогенератора подвесного исполнения

Способ сборки и монтажа гидрогенератора подвесного исполнения

Иллюстрации

Показать все

Реферат



CftOCOB СВОРКИ ИШНТАЖА, ГИДеОГЁНЕРАТОРА ПОДВЕСНОГО ИСПОЛНЕНИЯ, .Bicnio4at«)(f монтаж на фундаментных rittinтах ш4Хты гидроген ератора сгекторов гга;тора и сборку их в кольцо с нёуложенной обмоткой в зоне стыков секторов , укладку Обмотки в зоне сты ..- - - . . ков секторов, сборку остова ротора, ; шихтовку обода ротора и навешивание полюсов на обод рфтора, о т л и ч аю щ и и с я тем, что, с целью сокращения времени монтажа эа счет обеспечения одновременного монтгика и сборки нескольких гидрогенераторов, уменьше-t НД1Я грузоподъемности монтгикных средств )и сокращения плсицади монтажной площадки , сборку остова ротора с ободом, шихтовку обода ротора и навешивание полюсов на обод ротора, производят в шахте гидрогенератора jaio монтажй секторов статора, при этом навшоива- . нйе полюсов, расположенных в зоне/., стыков секторов статора, на обод ротора производят после монтажа секто- § ров статора и укладки обмотки в.зоне | стыков секторов.

СОО3 СОВЕТСНИХ

МЮ ЮО

РЕСПУБЛИК

0% ПВ

У5В Н 02 К 15/00

Д NR

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

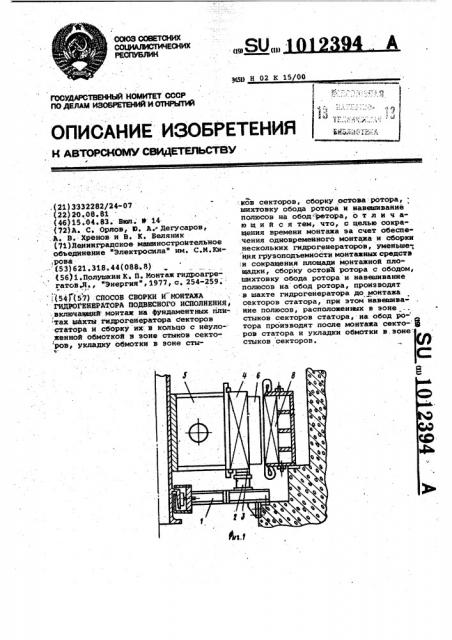

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР. (21) 3332282/24-07 (22) 30.08 ° 81 (46)15 04 ° 83 ° Вщп, В 14. (72)A. С. Орлов, Ю. A Дегусаров, .А. В. Хренов и В. K. Веляник(71)Ленинградское машиностроительное объединЕвие "Электросила" им. С.И.Ки-! роза

- (53) 621,318. 44(088.:. 8) (56) 1.Полушкин К. П. Монтаж гидроагрегатов,Л., "Энергия", 1977, с, 254-259.4 :(54}(57} СПОСОВ СВОРКИ И ИОНтьжъ

ГИДУОГЕНЕРМОРА ПОДВЕСНОГО ИСПОЛНЕНИЯ

:.включающий монтаж на 4ундаментных пли-. тах шакти гидрогенератора секторов статора и сборку их: в кольцо с неуложенной обмоткой в зоне стыков секто ров, укладку обмотки в зоне стысков секторов, сборку остова:ротора, . шихтовку обода ротора и навевивание полюсов на обод автора, о т л и ч а ю шийся тем, что, с целью сокращения времени монтажа за счет обеспечения одновременного монтажа и сборки нескольких гидрогенераторов, уменьше", ния грузоподъемности монтажных средств и сокращения площади монтажной площадки, сборку остова ротора с ободом, шихтовку обода ротора и навешивание полюсов на обод ротора, производят в шахте гидрогенератора до монтажа секторов статора, при этом навешивание полюсоз, расположенных в зоне стыков.секторов статора, на обод ро- тора производят после монтажа секто- Щ роз статора и укладки обмотки в.зоне стыков секторов.

Изобретение относится к технологии сборки и монтажа гидрогенераторов подвесного исполнения и может быть использовано в электротехнической промышленности.

Известен способ сборки и монтажа гидрогенератора подвесного исполнения, включающий монтаж на фундаментных плитах шахты гидрогенератора сектог ров статора и сборку их в кольцо с неуложенной обмоткой в зоне стыков секторов, укладку обмотки в зоне стыков секторов, сборку остова ротора с ободом, шихтовку обода ротора и навешивание полюсов на обод ро,тора (1). 15

Недостатком этого способа является значительное время, затрачиваемое на монтаж и необходимость использования монтажных средств большой грузоподъемности. Согласно такому способу Щ необходимо транспортировать на гидростанции полностью собранный ротор, масса которого. достигает. 600 т, что в 3-4 раза превосходит массу других узлов гидроагрегата, подлежащих тран- 25 .спортировке. Это требует установки на гидроэлектростанции моцного подъемно-транспортного оборудования и приводит к удорожанию гидроэлектростанциг. Монтаж ротора ведется на специально оборудованной монтажной площадке и .исключает проведение одновременного монтажа нескольких гидроагрегатов.

Целью изобретения является сокрацение времени монтажа гидрогенератора за счет обеспечения одновремейного монтажа и сборки нескольких гидро-. генераторов, уменьшения грузоподъемности монтажных средств, а также сокрацения площади монтажной пло-. . 40 щадки.

Поставленная цель достигается тем, что согласно способу сборки и монтажа гидрогенератора подвесного испол-, нения, включающему монтаж на фунда- 45 ментных плитах шахты гидрогенератора секторов статора и сборку их в кольцо с неуложенной обмоткой в зоне сты ков секторов, укладку обмотки в зоне стыков секторов, сборку остова ротора, 1012394 2

> шихтовку обода ротора и навешивание полюсов на обод ротора, сборку остова ротора с ободом, шнхтовку обода ротора и навешивание полюсов на обод ротора производят в шахте гидрогенератора до монтажа секторов статора,при этом навешивание полюсов, расположенных в зоне стыков секторов статора, на обод ротора производят после монтажа секторов статора и укладки обмотки в зоне стыков секторов.

На фиг. 1 показан гидрогенератор, установленный в шахте агрегата, продольный разрез; на фиг. 2 — гидрогенератор, вид в плане.

Способ сборки и монтажа гидрогене-. ратора и подвесного исполнения осуществляется следующим образом.

На нижнюю крестовину 1, смонтированную в шахте гидрогенератора с тормозами 2, устанавливают сегменты 3 тормозного кольца на опуценные тормоза, и производят шихтовку обода ротора 4. Одновременно на монтажной площадке известным способом ведут сборку остова 5 ротора. Собранный остов 5 ротора переносят к шахте агрегата, опускают внутрь обода 4 ротора и производят сборку остова с ободом известным методом. Затем навешивают полюса б ротора на обод, расположенные вне эоны 7 стыков секторов 8 статора.

Устанавливают сектора 8 статора на фундаментные плиты шахты так, чтофбы сектора располагались напротив тех участков ротора, где нет полюсов, и собирают сборку их в кольцо с неуложенной обмоткой в зоне стыков секторов, используя пространство между остовом ротора и статорами, не занятое полюсами, укладывают обмотку в пазы 9 на стыках секторов. Навешивают оставшиеся полюса и проводят их сборку известным путем.

Изобретение позволяет сократить время монтажа гидрогенератора эа счет обеспечения одновременного мон" тажа и сборки нескольких гидрогенера» торов, уменьшить грузоподъемность монтажных средств и сократить плоцадь монтажной площадки.
