Зажим для нитевидного материала к трикотажной машине

Зажим для нитевидного материала к трикотажной машине

Иллюстрации

Показать все

Реферат



1. ЗАЖИМ ДЛЯ НИТЕВИДНОГО МАТЕРИАЛА К ТРИКОТАЖНОЙ МАШИНЕ, вы полненный в. виде 11-обрйЗного упру ,horo элемента, несущего на концах губки для зажима мatepийлa, расположенные друг против друга, о тли ч а ю щ и и с я тем, что, с цельп повышения надежности его работы одна из губок выполнена в виде крЮФса, отогнутого к оснований U-образного элемента и расположённого в плоскости , перпендикулярной плоскости U-образного элемента, при этом зев крючка меньше другой губки, а последняя в зажатом состояний контактиiрует с обеими ветвями крючка. Ю СХ)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕО (ИХ

РЕСПУ БЛИН

09) 01) 3сю 0 0 J 5/06

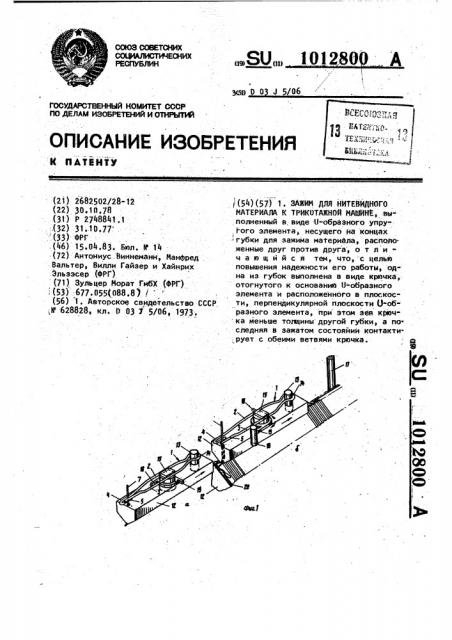

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

k пАтВНтУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРИТИЙ (21) 2682502/28-12 (22) 30 ° 10..78 (31) Р 2748841.1 .(32) 31..10.77. . (33) ФРГ, (46) 15.04.83. Вюл. М 14 (72) Антониус.Виннеманн, МанФред

Вальтер, Вилли Гайзер и Хайнрих

Эльзэсер (ФРГ) (71) Зульцер Морат ГмбХ (ФРГ)

;:(53) 677.055(088.8) / (56) 1. Авторское свидетельство СССР ,8 628828, кл. 0 03 Х 5/06, 1973 i (54) (57) 1 ° ЗАЖИМ ДЛЯ НИТЕВИ/1НОГ0

МАТЕРИАЛА K ТРИКОТАЖНОЙ МАЫИНЕ, -выполненный в. виде -И-образного упру ого элемента, несущего на концах губки для зажима материала, располо. женные друг против друга, о т л ич а ю шийся тем, что, с целью повышения надежности его работы, одна. из губок выполнена в виде крючка, отогнутого к оснований И-образного элемента и расположенного в плоскости, перпендикулярной плоскости U-образного элемента, при этом зев крючка меньше толщины другой губки, а по следняя в зажатом состояйии контакти, рует с обеими ветвями крючка.

101

2. Зажим по и. I о т л и ч а юшийся тем, что он выполнен из упругои проволоки.

3. Зажим по и. 1, о т л и ч а юшийся тем, что губки имеют в по перечном сечении форму равносторбннего треугольника.

4, Зажим по и. 1, о т л и ч а юшийся тем, что губки имеют в

?800 поперечном сечении форму многоугольника °

5, Зажим по и. 1, о т л и ч а юшийся тем, что губки имеют круг лое поперечное сечение.

6, Зажим по и. 1; о т л и ч а юшийся тем, что губка, .контактирующая с ветвями крючка, имеет S-образный изгиб.

Предложение относится к трикотажному машиностроению, а конкретно к зажимам для свободного конца нити, идущей от запасной шпули.

Известен зажим для нитевидного материала, выполненный в виде 1,1-образного упругого элемента, несущего на концах губки для зажима материала, расположенные друг против друга11)

В данном зажиме ветви U-образного элемента несут упоры, которые взаимодействуют с перегородкой, размещенной между ветвями. В .результате истирания поверхности упоров от

; контактирования с перегородкой снижается фиксирующая способность зажи-. ма иэ-за недостаточного прилегания губок одной к другой, Цель изобретения - повышение на, дежности работы зажима.

Цель достигается тем, что зажим для нитевидного материала к трикотажной машине выполнен в виде U""îáразного упругого элемента, несущего, на концах губки для зажима материала, расположенные друг против друга, при этом одна из губок выполнена в виде крючка, отогнутого к основанию Ц-образного элемента и расположенного в плоскости, перпендикулярной плоскости

О-образного элемента, зев крючка меньше толщины другой губки, а последняя в зажатом состоянии контактирует с обеими ветвями крючка.

Кроме того, зажим может быть выполнен из упругой проволоки, его губки МЪеют в поперечном сечении или форму равностороннего треугольника, или.форму многоугольника, или имеют круглое поперечное сечение, а также губка, контактирующая с ветвями крюч1 ка, имеет 5» -образный изгиб. На фиг. 1 изображен зажим, установленный на трикотажной машине в закрытом (.а) и открытом (б) состоя" нии; на фиг. 2 - то же, вид сбоку;

5 на фиг. 3 - то же, вид сверху; на фиг. 4, 5, б - разрез А-А на фиг. 2, когда губки имеют круглое поперечное сечение; на фиг.7 - то же,когда губки имеют в поперечном сечении фор10 му многоугольника; на фиг. S - то же, когда губки имеют в поперечном сечении форму треугольника.

Зажим выполнен в виде упругого

О-образного элемента 1, ветви кото15 рого 2 и 3 несут на своих концах губки 4 и 5 для зажима материала, одна из губок 4 выполнена в виде-крючка (см. фиг. 1) . При этом крючок, расположен в плоскости перпендикулярной

20 плоскости О-образного .элемента (см. фиг. 2). Зев крючка 6 меньше толщины губки 5, что обеспечивает плотнйй зажим нити 7 между губками. Губка 5, как видно на фиг. ?., в зажатом состо25 янии контактирует с обеими ветвями Я и 9 крючка.

Сам зажим предпочтительно выполнять из пружинящего материала, напри мер из упругой проволоки. При этом пружинная проволока может быть изогнута и предварительно напряжена так, что обе ветви зажима 2 и 3, если их оставить в покое, занимают видимое на фиг. 2 зажимное положение (сплошнав линия ) или открытое(штрихпунктир-, 35 ная линйя).

Губки зажима могут иметь круглое поперечное сечение.

На фиг. 4 видно, что в том случае, когда губки имеют круглое no- :

40 перечное сечение зажимный нитяной материал зажимается, по меньшей мере, в двух точках 10 и 11. При таком вы-

/ стиг.5

ФигЗ

А-А фиг.5

Фи@. 7

Фиг.б

Составитель А. Галант

Редактор А. Долинич ТехредТ,фанту

Заказ 2808/72 . Тираж 130

ВНИИПИ Государственного .комитет СССР по делам изобретений и открытий

173035 Москва Х-35 Раушская наб. д. 4/5 е ю е юмв В Вмюйа ю48

Филиал ППП "Патент", r. Ужгород, ул. Проектная, Корректор И. Шулла

Подписное

3 !01?8 полнении губок появляется дополнительное преимущество, заключающееся .в том, что достигается хорошая Фиксация материала даже когда соприкасающиеся зажимные поверхности не подо- S гнаны идеально (Фиг. 5) или когда губка 5 установлена не точно в середине между ветвями крючка 8 и 9.

При выполнении губок с поперечныл сечением., показанным на Фиг. 7 щ и 8., достигается повышенный эффект зажима.

Зажим 1 устанавливается на трикотажной машине непосредственно на нитеводе 12. Зажим крепится на опорной шейке 13 посредством ушкообразного изгиба 14 и расположен параллельно движению нитеводу 12, обозначенному стрелкой .. Для открывания и закрывания зажима предусмотрен механизм, .состоящий из кулачка 1.5, установлен ным с возможностью поворота между

;ветвями 2 и 3 и из двух управляющих болтов 16 и 17, установленных ъ начаl

00 4 ле и конце рабочей зоны. Под кулачком йод углом 90о. установлены два водила 18 и 19.

Если нитевод 1? (Фиг. !) слева приближается к рабочей зоне, то соответствующий зажим находится в зажимном положении, а водило 19 выступает так, что кулачок 15, когда водило 19 набегает на болт 16, поворачивается на 9() в направлении о стрелки S и зажим приводится в открытое состояние фиг. 1 справа). Такое открытое положение сохраняется до тех пор, пока нитеводитель проходит по рабочей зоне, тем самым создается возможность проложить нить 7 под иглу 20. В конце рабочей зоны водило 18 набегает на болт 17, кулачок поворачивается на 90о по направлению. стрел- . ки Т и зажим приводится в зажимное положение. о

"Ъ

Таким образом обеспечивается на-; дежная работа зажима.
