Реферат



ГАЗОРАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО , преимущественно для загрязненных газов, включающее усечейный конус и появодящий элемент, соединенный с меньишм основанием KOEiyca, и снабженное патрубками, о.т л и чающееся тем, что, с целью увеличения степени очистки газов путем одновременного увеличения поверхности и времени контакта фаз, усеченный конус снабжен конической вставкой, размеи{енной внутри него и обращенной вершиной вниз, скре гпенной со стенками конуса и установленной вале большого основа1шя его, а патрубки установлены на конической вставке, при этом нижние торцы патрубков расположены в одной плоскости.

СОЮЗ ООВЕТОНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

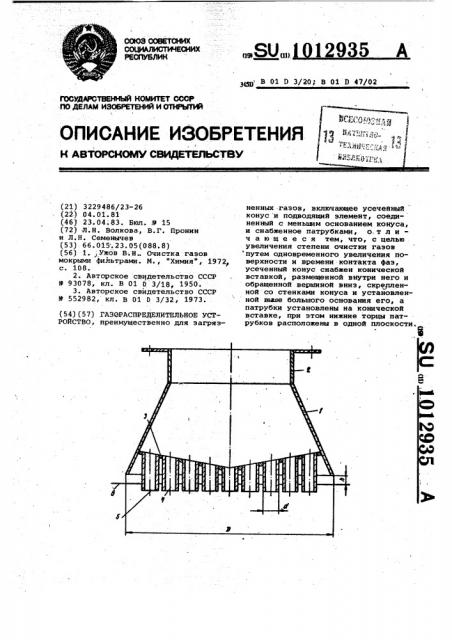

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ госудм ственкый комитет сссР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЬЙ (21) 3229486/23-26 (22) 04.01.81 (46) 23.04. 83. Бюл.,Р 15 (72) Л.Н. Волкова, В.Г. Пронин и Л.Н. Семенычев (53) 66.015.23.05(088.8) (56) 1.;Ужов В;Н Очистка газов мокрыми фильтрами. М., "Химия", 1972 с. 108.

2. Авторское свидетельство СССР

Р 93078, кл. В 01 0 3/18, 1950.

3. Авторское свидетельство СССР

В 552982, кл. B 01 D 3/32, 1973. (54) (57) ГАЭОРАСПРЕДЕЛИТЕЛЬНОЕ УСТ РОЙСТВО, преимущественно для эагряз„.SU„„12935 А щ В 01 D 3/20, В 01 D 47/02 ненных газов, включающее усеченный конус и подводящий элемент, соединенный с меньзжм основанием конуса, и снабженное патрубками, о, т л и— ч а ю щ е е с я тем, что, с целью увеличения степени очистки газов путем одновременного увеличения поверхности и времени контакта фаэ, усеченный конус снабжен конической вставкой, размещенной внутри него и обращенной вершиной вниз, скрепленной со стенками конуса и устайовленной виае большого основания его, а патрубки установлены на конической вставке, при этом нижние торцы пат-рубков расположены в одной плоскости. е

1012935

Изобретение относится к очистке газов от примесей, в частности к устройствам мокрой газоочистки, и может быть использовано в химической, металлургической и топливной промышленностях. 5

Известно газораспределительное устройство для барботажных аппаратов, представляющее собой усеченный конус, опущенный ниже уровня промывной жидкости. Для дробления газов на мелкие пузырьки (интенсификации процесса очистки газа ) край газораспределительного устройства выполнен зубчатым 1).

Недостатками этого устройства являются небольшая поверхность и малое время контакта фаэ, что снижает эффективность процесса очистки.

Известна также барботажная тарелка для колонных аппаратов, выполненная в виде диска с перепускной труб- 20 кой для жидкости на периферии и с отверстием-в центре прохода газа.

Над отверстием смонтирован коллектор Т-образного сечения с вертикальными, расположенными в шахматном порядке, глухими трубками, имеющими прорези в нижней части или с открытыми трубками без прорезей, опущенными в жидкость и не доходящими до диска (2 ).

К недостаткам данного устройства относятся высокая эффективность процесса улавливания вследствие небольшого времени контакта, сложность конструкции, частые забивания проре/зей трубок.

Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому является газораспре,целительное устройство, включающее усеченный перфорированный ко- 40 нус с открытым большим основанием и подводящий патрубок, соединенный с меньшим основанием конуса, снабженное патрубками, наклонно закрепленными в отверстиях конуса (3 ). 45

Недостаток данного устройства заключается в том, что несмотря на увеличение барботажа,время контакта остается недостаточным для эффективной очистки газа.

Цель изобретения — увеличение степени очистки газов .путем одновременного увеличения поверхности и времени контакта фаэ.

Поставленная цель достигается тем, что в устройстве, преимущественно для загрязненных газов, включающем усеченный конус и подводящий элемент, соединенный с меньшим основанием конуса, и снабженное пасрубками, усеченный конус снабжен конической 60 вставкой, размещенной внутри него и обращенной вершиной вниз, скреплен» ной со стенками конуса и установленной выше большого основания его, а патрубки установлены на конической 65 вставке, при этом нижние торцы патрубков расположены в одной плоскости, патрубки опущены в промывную жидкость, а большое основание усеченного конуса размещено над уровнем промывной жидкости.

На чертеже изображено предложенное устройство, общий вид.

Устройство состоит иэ усеченного конуса 1, служащего его корпусом, и подводящего патрубка 2. Корпус имеет вертикальную ось и расположен таким образом, что малое основание конуса находится вверху и соединено с подводящим патрубком, служащим для подвода загрязненного газа. В корпусе размещена коническая вставка 3, обращенная вершиной вниз и выполняющая функции дна. На вставке расположены патрубки 4 для выхода газа.

Нижние торцы 5 патрубков 4 находятся в одной плоскости. Коническая вставка закреплена таким образом, что находится выше большого основания усеченного конуса. Большое основание конуса 1 выше уровня промывной жидкости б на высоту h. Патрубки 4 опущены в промывную жидкость ° .

Патрубки установлены с возможностью контакта с промывной жидкостью, а большое основание усеченного конуса размещено над уровнем промывной жидкости на расстоянии, определяемом выражением

nd2

h где h — расстояние между большим основанием конуса и уровнем промывной жидкости;

d — диаметр патрубков;

D — диаметр нижнего основания усеченного конуса; п — количество патрубков.

Устройство работает следующим образом.

Загрязненный газ проходит двухстадийную очистку. Гаэ подается в (подводящий патрубок 2 и оттуда в корпус 1 газораспределительного уст-, ройства и выходит через патрубки 4.

В корпусе происходит частичная очистка газа от твердых примесей. Твердые частицы, не попавшие в отверстия, ударяются о коническую вставку и рикошетируют -в центр. Это увеличивает путь прохождения газа через промывную жидкость и улучшает очистку.

Вышедший из патрубков загрязненный гаэ проходит через слой промывной жидкости и распределяется в нем в виде пузырьков и струек, на поверхности которых происходит контактирование газа и жидкости. Далее частично очищенный гаэ идет вверх, ударяется о коническое дно и проходит под большое основание конуса, встречая на своем пути поток жидкос1012935

Составитель A. Сондор

Редактор А. Козориз Техред С.Мигунова Корректор В. Бутяга

Заказ 2839/7 Тираж 686 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ти, стекающей по наружной поверхности конуса, где проиаходит дополни-. тельная очистка.

Таким образом, весь поток барботируЕт через трубки и вторично контактирует с жидкостью на основании 5 конуса, тем саман увеличивая время и поверхность контакта взаимодействующих фаз.

Применение предложенного устройства позволит повысить степень очистки газа вследствие увеличения поверхности соприкосновения газов с жидкостью и времени контакта.
