Реферат



СО08 СООЕТСНИХ

««««««

РЕСЙУЬЛИК ае пи, - ««««

) «ъ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ !=

Н *«ТОРС«««» СИИ»ВТВЪСТ»«

ГОСЗЯАРСТВЕННЦЙ HOMlf%T СССР

ll0 ДЕЛАМ HSOSPETKHHA И ОТНРЫТИЙ (21) 3301123/23-05 . (22) 08 06.81 (46) 23.04 » 83. Бвл» -В 15 (72) Ш.Д. Еапанадзе Э.Д. Хачидзе и А,И» Абрамюзвили 71) Ррузинский государственный проектно-изыскательский институт по проектированию мелиоративных объектов (53) 66.069.83 {088iSJ

156) 1. Авторское свидетельство СССР в 241945, кл.. В 05 В 1/06 1927

2. Авторское свидетельство СССР

Ю 486799, кл. В 05 B 1/26, 1972 прототип,) .

54 ) l 57 ) РАДИЗЦЗЬНЫИ ВОДОРАСПРЕДЕЛИ::ТВЛЬ, содержащий трубу с отверстиями

3Щ) В, 05 В 17/08) В 06 В .1/06

-в заглушенном торце н на боковой поверхности в несколько ярусов и охва- . тывавщнй трубу насадок с рядами отверстий ло числу ярусов, установлен-ный с возможностью осевого и радиаль- -. ного смещения относительно отверстий трубы, о т л н,ч а.в шийся тем, что, с цельв расширееия экспуатационных возможностей водораспределителя за счет обеспечения возможности регу-лирования проходных сечений отверстий на казщом ярусе отдельно, насадок выполней из отдельных секций по числу ярусов, нижняя . из которык соединена с трУбой посредством резьбы, а остальные установлены на тру-. бе свободно. 3

1012996

Изобретение относится к поливной технике и может быть использовано в качестве насадок к декоративным фонтанам.

Известен радиальный водораспределитель, содержащий водоподводящую трубу, штуцер и насадку, выполненную в виде полого цилиндра с кольцевым утолщением и равномерно расположенными прямоугольными каналами с подъемом в сторону подачи жидкости, причем10 кольцевое утолщение и обращенный к нему торец штуцера выполнены со скосами, образующими между собой регулируемую кольцевую щель (1 ).

Недостатком такого водораспредели-.15 теля является то, что конструкция водораспределителя не обеспечивает многоярусного истечения воды.

Наиболее близким к предлагаемому ., по технической сути и достигаемому 20 эффекту является радиальный водораспределитель, содержащий трубу с от- верстиями в заглушенном торце и на боковой поверхности в несколько ярусов., установленный с возможностью 25 осевого и радиального смещения относительно отверстий трубы.

Известный водораспределитель обеспечивает многоярусное истечение жидкости и возможность регулирования проходного сечения отверстий и по оси и по радиусу (2).

Однако .в известном водораспреде%ителе не предусмотрена возможность .радиального регулирования проходного сечения отверстий отдельно на каждом ярусе, вследствие чего снижаются

: его эксплуатационные возможности. . ЦелЬ изобретения — расширение эксплуатационных возможностей регу лирования проходных сечений отверс-. 40 тий на каждом ярусе отдельно.

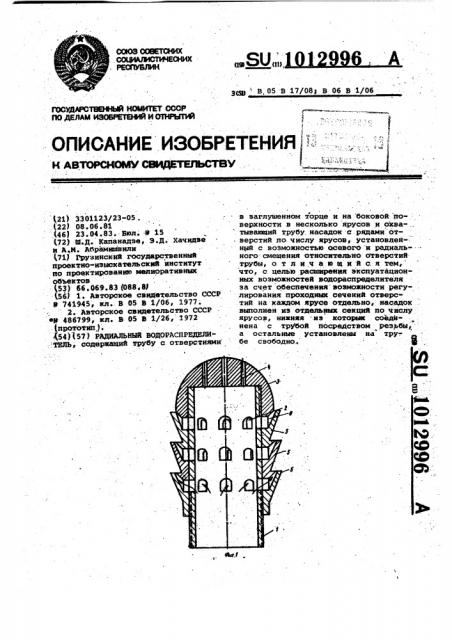

Эта цель достигается тем, что в радиальном.водораспределителе, содержащем трубу с отверстиями в заг.лушенном торце и на боковой поверх- 45 ности в. несколько ярусов и охватывающий трубу насадок с рядами отверстий по числу ярусов, установленный с возможностью осевого и радиального смещения относительно отверстий тру- 50 бы, насадок выполнен из отдельных секций по числу ярусов, нижняя иэ которых соединена с трубой посредством резьбы, а остальнйе установлены на трубе свободно. 55 .На фиг. 1 представлен предлагаемый водораспределитель, общий вид; разрез; на фиг. 2 - многоярусная кольце» вая форма струй, получаемая с помощью предлагаемого водораспределите60 ля..

Радиаль ный водораспределитель содержит водоподводящую трубу 1 с равномерно расположеннымк по кругу в несколько ярусов отверстиями 2, ограничительный насадок 3 с вертика» льными каналами 4, представляющий. собой заглушенный торец трубы 1. Hàсадок установлен на трубе с помощью резьбы и может быть выполнен любой формы, нацример сферИческой. Трубу охватывает насадок с рядами отверстий по числу ярусов, выполненный из от- . дельных секций 5 по числу ярусов, нижняя иэ которых соединена с трубой посредством резьбы, а остальные установлены на трубе свободно. На всех секциях 5 выполнены отверстия в точном соответствии с отверстиями 2 трубы 1. Все секции и насадок 3 выполнены со скосами, образующими кольцевые щели б между ними с подъемом в сторону подачи воды.

Водораспределитель работает следующим образом.

Вода подается по водоподводящей трубе 1, проходит сквозь отверстия и распределяется через кольцевые щели б в виде устойчивой радиальной сплошной многоярусной водяной завеСЫ.

Поворотом секций 5 изменяется сечение проходных отверстий 2, которые могут открываться полностью или частично в различной степени, так как при повороте отверстия секций смещаются относительно отверстий водоподводящей трубы 1, прикрывая последние телом секций.

Изменение сечения отверстий приводит к изменению расхода воды, что

s свою очередь влияет на мощность струй. Ввиду того, что отверстия нижнего яруса полностью открыты (фиг. 1), расход воды на этом ярусе максимальный. По мере перекрытия отверстий расход соответственно. уменьшается. Частичное влияние вод верхних. ярусов на нижние имеется, но вследствие того, что струи .нижних ярусов более мощные, они подхватывают падающие верхние струи и увлекают их собой, не нарушая общей картины многоярусного радиального истечения.

Таким образом, предлагаемая конструкция проста, обеспечивает многоярусное радиальное истечение воды с возможностью автономной регулировки ее расхода на каждом ярусе путем вращения секций насадка, вследствие чего изменяется живое сечение отверстий.
