Реферат



РЕЗЬБСЖАРЕЗНАЯ ГРЕБЕН« КА с винтовой задней поверхностью р. жушюс зубьев, о т л и ч а ю щ а я - . с я тем, что, с целью повышения проиэг воднтельностн, винтовая задн5Ш поверск ность выполнена многозахоаной причем шаг каждого захода винтовой задней по верхности в целое число раз больше шага меяаду режущими зуСьямя, щюфв .-ли которых одинаковы...... О О1 со Ф«г.1

„„SU „„1013153

- COOS СОВЕТСКИХ . СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН А

3<Ю 23 5/О

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3394638/25-08 (22) 09.02.82 (46) -23.04.83. Бюл. % 15 (72) О; Л. Сычева и В. N. Ильин (83) 621.919.3:621.834 (088.8) (56) 1. Семенченко И, И. и др. Проектирование металлорежущнх инструментов. М., Машгиз, 1963, с. 510-511, ф. 289. (54) (57) РЕЗЬБОНАРЕЗНАЯ ГРЕВЕН»

KA с винтовой задней поверхностью режущих зубьев, отличаюmая с я тем, что, с целью. повышения произ, водительности, винтовая задняя поверх ность выполнена многозаходной ща йем шаг каждого захода винтовой задней по» верхности в целое число раз больше шага между режушими зубьями, профи ,ли которых одинаковы.

4 1013153 2

Изобретение относится к обработке металлов резанием и может быть испап зовано для нарезании точных многоэаходных резьб с большим. и углами подъема винта, в частности дли нарезания вен- цов сборных многозаходных шевронных колес самотормоэяшихся передач,, напри мер в груэоподъемных механизмах, с числом заходов до 20 и углами подъема витка до 10.

Известна реаьбонарезная гребенка с винтовой задней .поверхностью режу»

ugar. зубьев 1 .

Недостатком данного инструмента, ив ляется низкая производительность, так как он не обеспечивает одновременного

/ нареэании двух и более заходов реаьбь4

Все зубья гребенки постепенно обрабаты вают одну впадину реаьбы.

Белью изобретения является обеспе» чение одновременного нарезания двух и более заходов точных реаьб е большими углами подъема витка, повышение производительности.

Поставленная цепь достигается тем, что винтовая задняя поверхность выпол нема многоэаходной, причем шаг каждо го захода винтовой задней поверхности в целое число раз больше шага между режущими зубьями профили которых одзи»: M иаковы

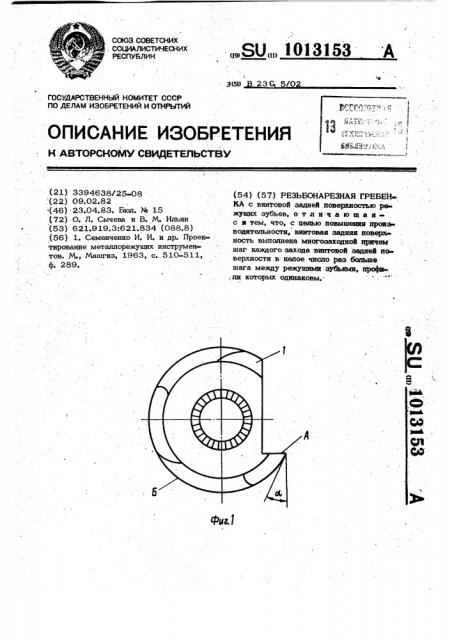

На.фиг. 1 изображена резьбонареэная гребенка,вид с торца,на фиг. 2 то же, .вид сверху. .... 35

Рребенка имеет переднюю поверхность А смещенную относительно оси для созда, ниц. заднего )угла е, винтовую заднюю поверхность Б, выполненную трехзаходной (частный случай) с углом подъема витка ь . Шаг Ф. захода 1 винтовой задней поверхности Б в три раза боль ше шага %2 между режущими зубьями 2, профили 3 которых одинаковы. Шаг +2

Равен шагу нареэаемой резьбы в осевом сечении.

Резьбонарезиая гребенка используется дли нарезании девятизаходного apmмедова червяка с шагом 8 мм, углом подъема витка В©, углом профили 14с, глубиной Щюффля 3 мм, наружным диа метром 188 м, длиной заготовки 12 мм.

Задний угу" реэьбонарезной гребенки с =

30, что сЖцастно с углом подъема ви ка = 6 позволило получить в процеосе резания боковые углы порядка 4 при угле профиля Ч = .14 . Количество режущий зубьев 1 равно 9, что соответствует числу заходов нарезаемой реаьбы. Геометрические параметры зубьев равны геометрическим параметрам нареэаемой реаьбы в осевом сечении. Наруж ный диаметр резьбонарезной гребенки 70 мм.

B процессе нарезки резьбы каждый, режущий зуб обрабатывает свой заход.

ПРодольная подача суппорта равна ходу резьбы

1дре шс3гхчисло.заходов = 8 х 9 =

72 мм/об.

Инструмент обеспечивает повышение производительности при нарезании многозаходных реэьб с высокой степенью точности профили и минимальной погреши костью окружного шага ходов реаьбы.

При переточках сохраняется профиль инструмента.

Инструмент позволяет нарезать острощ"ольные и трапецеидальные резьбы с бспьшими углами подъема.

Штучное время может быть дополни тельно значительно сокращено при нареэании резьбы одновременно на нескольких заготовках, собранных пакетом.
