Литьевая форма для изготовления армированных полимерных изделий с резьбой

Литьевая форма для изготовления армированных полимерных изделий с резьбой

Иллюстрации

Показать все

Реферат



1. ЛИТЬЕВАЯ ФОРМА ДЛЯ ЙЭГО .ТОВЛЕНИЯ АРМИРОВАЙНЫХ ПОЛИМЕРНЫХ ИЗДЕЛИЙ С РЕЗЬБОЙ, содержащая составные из ПОДВИЖТ1ЫХ и неподвижных частей матрицы, основание, подвижную опорную и литниковою плиты, резьбовые знаки с приводом, включ; К1({(им ведущие и ведомые шестерни, механизм подачи арматуры, отличаю-щаяся тем, что, с целью увеличения произво-. дительности формы и повышения надежности ее работы, она снабжена приводом для поворота Подвижных частей составных матриц и резьбовых янаков, которые установлены с возможностью совместного поворота относительно ведущей шестерни привода резьбовых зна- : ков, при этом подвижные части составных Матриц размещены на опорной пли-те , а продольные оси р.езьбовых знаков расположены в плоскости разъема формы. « 2. Форма по п. 1, о т л и ч a ющаяся тем, что привод для поворота подвиж ных частей составных матриц и резьбовых знаков выполнен в g виде тяги, связанной с Подвижной п итой , которая размещена в основании. f/l СО ю со 00

СОКИ СОВЕТСНИХ

ИОМЛН

РЕСПУБЛИН

З(56 9 С 5 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ CCCP

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

OllHGAHHE ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ г,: .- -. К

° В ю \

° °

I

j(21) 3289665/23-05 (22) 16.03.81 (46) 23 ° 04.83. Бюл. Р 15 (72) И.И, Иванов (71) Минский завод Термопласт им. 60-летия СССР (53) 678.057.745.5(088.8) (56) 1. Aa îðñêîå свидетельство СССР

Р 713688, кл. В 29 С 5/00, 1977 (прототип). (54).(57) 1. ЛИ1 ЬЕВАЯ ФОРМА ДЛЯ ИЗ10%ОВЛЕНИЯ APNHPOBAHHHX ПОЛИМЕРНЫХ ИЭ=

ДЕЛИЙ С РЕЗЬБОЙ, содержащая состав" ные из подвижных и неподвижных частей матрицы, основание, подвижную опорнуЮ и литниковую плиты, резьбовые знаки с приводом, включающим ведущие и ведомые шестерни, механизм подачи арматуры, о т л и ч а ю .щ а я с я..SU„„1013298 А тем, что, с целью увеличения произво-. дительности формы и повышения надежности ее работы, она снабжена приводом для поворота подвижных частей составных матриц и резьбовых знаков, которые установлены с возможностью совместного поворота относительно ведущей шестерни привода резьбовых знаков, при этом подвижные части состав- ных матриц размещены на опорной пли те, а продольные оси резьбовых знаков расположены в плоскости разъема формы.

2. Форма по и. 1, о т л и ч а ющ а я с я тем, что привод для поворота подвижных частей составных мат3 риц и резьбовых знаКов выполнен в виде тяги, связанной с подвижной плитой, ксторая размещена в основании.

1013298

Такое конструктивное решение эа счет размещения резьбОвых знаков в

1, плоскости разъема формы позволило выполнить два ряда оформляющих гнезд, при этом возможна установка механизмов подачи арматуры на неподвижной части формы с двух сторон. Выполнение подвижных частей составных матриц поворотными исключает необходимость использования запорных клиньев, подверженных износу и снижающих тем самым надежность работы формы. 60

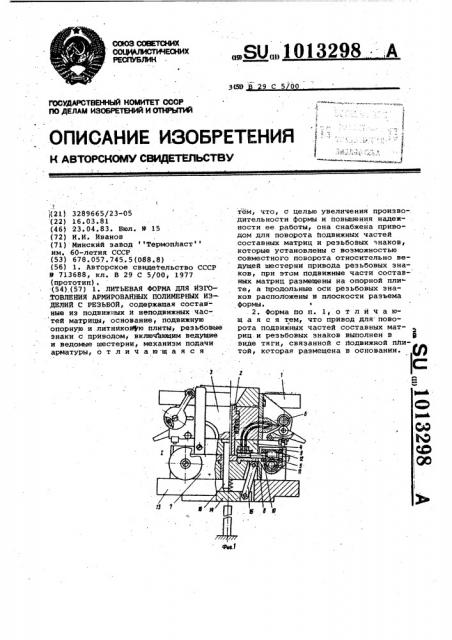

На фиг. 1 показана литьевая форма .с частичным продольным разрезом; на фиг. 2 - то же, вид по разъему формы, .

Йэобретение относится к переработке полимерных материалов и может быть использовано для изготовления из них методом литья -под давлением армиро- ванных изделий с резьбой.

Наиболее близкой к изобретению по технической сущности и достигаемому эффекту является литьевая форма для изготовления армированных полимерных изделий с резьбой, содержащая составные иэ подвижных и неподвижных частей матрицы, основание, подвижную, опорную и литниковую плиты, резьбовые знаки с приводом, включающим ве,дущие и ведомые шестерни, механизм подачи арматуры (1 J. 15

Однако в известной форме количество гнезд ограничено вследствие нормального к плоскости разъема расположения резьбовых знаков. Кроме того, составные матрицы при смыкании формы запираются клином, износ которого приводит к браку изделий, снижая тем самым надежность работы формы.

Цель изобретения — увеличение производительности формы и повышение на-25 дежности ее работы.

Поставленная цель достигается тем; что литьевая форма для изготовления армированных полимерных изделий с резьбой, содержащая составные из подвижных и неподвижных частей мат. рицы, основание, подвижную, опорную и литниковую плиты, резьбовые знаки с ! приводом, включающим ведущие и ведомые шестерни, механизм подачи арматуры, снабжена приводом для поворота подвижных частей составных матриц и реэьбовых знаков, которые установлены .с воэможностью совместного поворота относительно ведущей шестерни привода резьбовых знаков, при этом подвижные 40 части составных матриц размещены на, опорной плите, а продольные оси реэьбовых знаков расположены в плоскости разъема форм. Кроме того; привод для поворота подвижных частей составных 45 матриц и реэьбовых знаков выполнен в . виде тяги, связанной с.подвижной плитой, которая размещена в основании. на фиг. 3 — подвижные элементы фор1 мы в момент свинчивания изделий; на фиг. 4 — схема размещения механизмов подачи арматуры на литьевой форме.

Литьевая форма содержит литниковую плиту 1, подпружиненную литниковую втулку 2, размещенную в плите 3, промежуточную плиту 4 с неподвижными частями 5 составных матриц, механизмы б подачи арматуры, закрепленные на промежуточной плите 4 с двух сторон, опорную плиту 7 с размещенными на ней подвижными частями 8 составных матриц, жестко связанными с корпусом привода 9 реэьбовых знаков

10, продольная ось которых расположена в плоскости разъема формы. Подвижные части 8 составных матриц и реэьбовые знаки 10 установлены с воэможностью совместного поворота относительно ведущих шестерен 11,который обеспечен за счет возможного поворота корпуса 9. Помимо ведущих шестерен 11 привод включает ведомые шестерни 12, связанные с резьбовыми знаками 10. B основании 13 размещена подпружиненная относительно опорной плиты 7 подвижная плита 14, которая шарнирно связана с приводом для по ворота подвижных частей 8 составных матриц и резьбовых дисков 10, выполненным в виде тяги 15 ° Другой конец тяги 15 шарнирно скреплен с корпусом

9. Контртолкатель 16 подвижной плиты .14 установлен в промежуточной плите 4.

Литьевая форма работает следующим образом.

После впрыска полимерного материала и технологической выдержки производится разъем формы по плоскости

Хт1, в ходе которого подвижная плита

<14 наталкивается íà упор термопластавтоМата и останавливается, в то время как основание 13 с опорной плитой

7 продолжает перемещаться, вследствие чего посредством тяги 15 осуществляется поворот корпуса 9 и соответственно подвижных частей 8 составных матриц и резьбовых знаков 10 относительно ведущей шестерни 11. Далее проИзводится свинчнвание резьбовых знаков с изделий 17. При смыкании формы поДвижная плита 14 и связанный с ней через тягу 15 корпус 9 с резьбовыми знаками 10 и подвижными частяМи 8 составных матриц пружиной и дополнительным контртолкателем 16 возвращаются в исходное положение.

Использование данного изобретения позволит увеличить производительность формы путем увеличения ее гнездности, улучшить условия обслуживания за счет двухстороннего размещения механизмов подачи арматуры и повысить надежность работы оборудования, 1013298

12

1013298 Заказ 2906/25

Тираж 645 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП Патент, г.,ужгород, ул. Проектная, 4

Составитель В. Шуралев

Редактор С. Патрушева Техред В. алекорей Корректор А, дзятко
