Устройство для обмотки канатов
Иллюстрации
Реферат
УСТРОЙСТВО ДЛЯ ОБМОТКИ КАНАТОВ, , содержащее размещенный по оси 1 аната с возможностью вращения полый щпиндель, установленные на щпинделе 19 катушку для обматывающего материала и консольный направитель обматывающего материала, свободный конец которого направлен перпендикулярно оси Шпинделя, и привод осевой подачи, отличающееся тем, что, с целью повыщения производительности при обмотке концов канатов с чалоч-. ными приспособлениями, оно имеет средство фиксации каната, включающее рюк, размещенный внутри шпинделя, зажим для крюка и храповик с направляющим барабаном для каната, а шпиндель установлен с возможностью возвратно-поступательного перемещения от прнвода осевой подачи . (Л оо 00 00 Фиг.1
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
P EH И ОТКРЫТ (21) 3330149/28-12 (22) 14.08.81 (46) 23.04.83. Бюл. №15 (72) Н.И. Егоров и Б;И. Горшков (71) Ивановский филиал Московского научно-производственного объединения по механизации и автоматизации производства (53) 625.578.7 (088.8) (56) 1. Патент Франции № 2369990, кл. В 65 Н 81/06, 19?9 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ОБМОТКИ
КАНАТОВ, . содержащее размещенный по оси каната с возможностью вращения полый шпиндель, установленные на шпинделе,Я0„„1013381 А зав В 65 Н 8106; D 07 В 714 катушку для обматывающего матервала и консольный направитель обматывающего материала, свободный конец которого направлен перпендикулярно оси шпинделя, и привод осевой подачи, отличающееся тем, что, с целью повышения производительности при обмотке концов канатов с чалочными приспособлениями, оно имеет средство фиксации каната, включающее крюк, размещенный внутри шпинделя, зажим для крюка и храповик с направляющим барабаном для каната, а шпиндель установлен с возможностью возвратно-поступательного перемещения от привода осевой подачи.
1013382
Изобретение относится к машиностроению и касается оборудования для обмотки канатов с чалочными приспособлениями и изготовления .строп с коушами, серьгам и, петл ям и.
Известно устройство для обмотки канатов, содержащее размещенный по оси каната с возможностью вращения полый шпиндель, установленные на шпинделе катушку для обматывающего материала и консольный направитель обматывающего материала, свободный конец которого направлен перпендикулярно оси шпинделя, и привод осевой подачи 11).
Однако это устройство не может быть использовано при изготовлении канатов с чалочными приспособлениями и при изготовлении строп с коушами, серьгами, петлями, так как размеры этих деталей не позволяют протянуть их вместе с канатом через полый шпиндель при подаче каната на обмотку.
Целью изобретения является повышеННе производительности при обмотке концов с чалочными приспособлениями.
Указанная цель достигается тем, что устройство для обмотки канатов, содержащее размещенный по оси каната с возможностью вращения полый шпиндель, установленные на шпинделе катушку для обматывающего материала и консольный направитель обматывающего материала, свободный конец которого направлен перпендикулярно оси шпинделя, и привод осевой подачи, снабжено средством фиксации каната, включающим крюк, размещенный внутри шпинделя, зажим для крюка и храповик с направляющим барабаном для каната, а шпиндель установлен с возможностью возвратно-поступательного перемещения от привода осевой подачи.

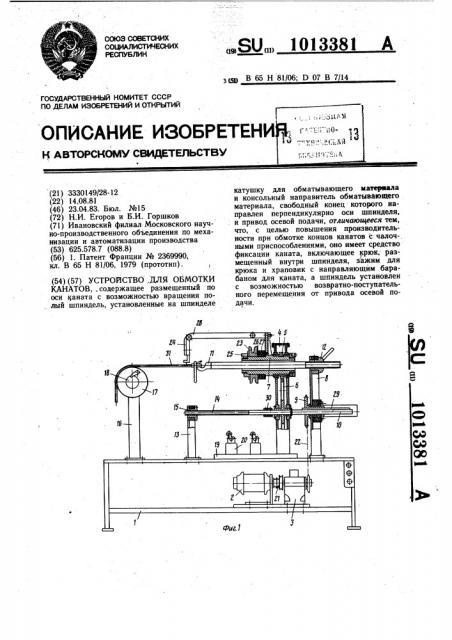

На фиг. 1 показано предлагаемое устройство, общий фид; на фиг. 2 — установка каната на крюк; на фиг. 3 — кинематическая схема устройства.
Устройство состоит из рамы 1, на которой установлены электродвигатель 2, редуктор 3, корпус 4 с шестернями 5 и 6 и полым шпинделем 7, стойка 8 со звездочкой 9, скользящим валом 10, крюком 11 и зажимом 12, стойки 13 с винтом 14 и гайкой 15, стойка 16 с направляющим барабаном 17 и храповиком 18.
Корпус 4 установлен на направляющих 19.
Перемещение корпуса 4 по направляющим 19 ограничено конечными выключателями 20. Стойки 8, 13 и 16 неподвижны.
Электродви гатель 2 соединен клиноременной передачей 21 с редуктором 3, котоНатяжение материала 24- при намот4О ке обеспечивается торможением вращения катушки 23 относительно вращения полого шпинделя 7 и консольного направителя 28, которое создается за счет трения торца катушки 23 с шайбой 26 и сжатия резиновых шайб 27 поджимной гайкой 25.
45 Длина участка намотки материала 24 на заплетку каната 31 устанавливается конечными выключателями 20, действующими по линии перемещения корпуса 4.
Внедрение предлагаемого устройства для обмотки канатов позволит ликвидиро50 вать ручной труд при обмотке канатов, что повысит производительность труда, и облегчить условия труда при изготовлении чалочных приспособлений и строп.
25 зо
35 рый в свою очередь соединен цепной передачей 22 со звездочкой 9.
Крюк 11 протянут через полый шпиндель 7 и закреплен на стойке 8 зажимом 12.
На полом шпинделе 7 установлены катушки 23 с обматывающим материалом 24, поджимная гайка 25, тормозная шайба 26, резиновые шайбы 27, консольный направитель
28, перпендикулярный осы шпинделя.
Звездочка 9 соединена со скользящим валом 10 шпонкой 29 скольжения. Скользящий вал 10 жестко соединен с ходовым винтом 14 муфтой 30.
Устройство работает следующим образом.
Заплетенный с чалочными приспособлениями канат 31 надевается на крюк 11, второй конец каната закрепляется на направляющем барабане 17. Канат натягивается храповиком 18 и зажимом 12.
Катушка 23 поджимается гайкой 25 к тормозной шайбе 26 для обеспечения необходимого натяжения обматывающего материала при обмотке каната.
От электродвигателя 2 через клиноременную передачу 21, редуктор 3, цепную передачу 22, звездочку 9, скользящий вал 10, шестерни 5 и 6 вращение передается полому шпинделю 7, катушке 23 с материалом
24 и консольному направителю 28.
Одновременно через скользящий вал 10 и ходовой винт 14, находящийся в зацеплении с гайкой 15, получает поступательное движение по направляющим 19 корпус 4 вдоль оси неподвижно закрепленного каната 31, а вместе с корпусом 4 катушка 23 с обматывающим материалом 24 и консольный направитель 28. Материал 24, протянутый в зону намотки от шейки катушки 23 через направляющие ролики и отверстие консольного направителя 28, наматывается на канат 3!.
1013381
