Цилиндровый замок

Цилиндровый замок

Иллюстрации

Показать все

Реферат



ЦЙЛИНДРОВЙЙ ЗАМОК, содержащий цилиндрический корпус с радиально установленными цилиндрическими подпружиненными штифтами и с .. подпружиненными горизонтальными штифтовыми задержками, размещенными в корпусе параллельно его оси для взаимодействия с торцовым ключом, установленный в корпусе коаксиально ему с возможностью поворота барабан , имеющий скважину под стержневой ключ и содержащий штифты, контактирующие с подпружиненными штифтами , и средство блокировки, включающее управляющий цилиндр с па:зом под стержневой ключ / установленный за барабаном по ходу введения ключа и соосно с ним, и размещенный в держателе фиксатор, о т л и ч a ю щ и и с я тем, что, с целью повышения надежности и упрощения конструкции, управляющий цилиндр установлен в корпусе на резьбе, держатель фиксатора выполнен в виде стакана, охватывающего корпус и имеющего горизонтальные отверстия для размещения штифтовых задержек, a . средство блокировки включает установленную в корпусе с возможностью перемещения вдоль его оси собачку, примыкающую вертикальной стенкой к заднему торцу управляющего цилиндра .и подпружиненную со стороны противолежащей вертикальной стенки, W и палец, примыкающий к фиксатору, выполненному подпружиненным в вертикальном направлении, и контактирующий с собачкой, при этом поверхности их контакта выполнены клиновыми . .

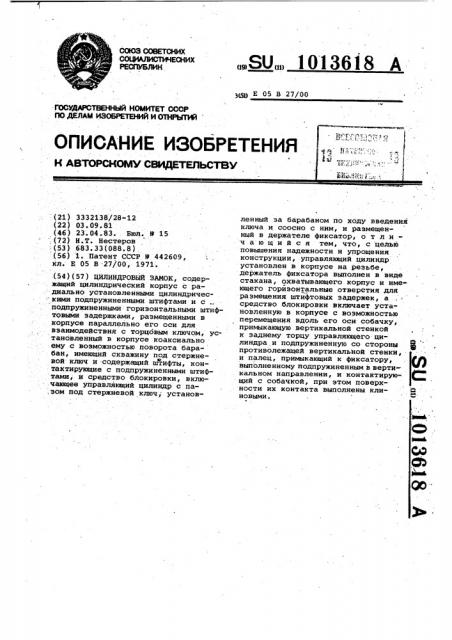

СОЮЗ, СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(Д) E 05 В 27/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3332138/28" 12 (22) 03. 09. 81 (46) 23 .04. 83.. Вюл. 9 15

,.(72) Н.Т. Нестеров (53) 683.33(088.8) (56) 1. Патент СССР 9 442609, кл E 05 В .27/00, 1971. (54) (57) ЦИЛИНДРОВЫЙ ЗАМОК, содер. жащий цилиндрический корпус с радиально установленными цилиндричес: кими подпружиненными штифтами и с . подпружиненными горизонтальными штифтовыми задержками, размещенными в корпусе параллельно его оси для взаимодействия с торцовым ключом, установленный в корпусе коаксиально ему с возможностью поворота барабан, имеющий скважину под стержневой ключ и содержащий штифты, контактирующие с подпружиненными штифтами, и средство блокировки, включающее управляющий цилиндр с па:,зом под стержневой ключ, установ..SU„„1013618 A ленный за барабаном по ходу введения ключа и соосно с ним, и размещенный в держателе фиксатор, о т л ичающий с я тем, что, с целью повышения надежности и упрощения конструкции, управляющий цилиндр установлен в корпусе на резьбе, держатель фиксатора выполнен в виде стакана, охватывающего корпус и имеющего горйзонтальные отверстия для размещения штифтовых задержек, а средство блокировки включает установленную в корпусе с возможностью перемещения вдоль его оси собачку, примыкающую вертикальной стенкой к заднему торцу управляющего цилиндра и подпружиненную со стороны противолежащей вертикальной стенки, и палец, примыкающий к фиксатору, выполненному подпружиненным в верти«алвном направленан, н контактнрунщий с собачкой, при этом поверхности их контакта выполнены кли- Я новыми, 1013618

Недостатками известного устройстsa являются наличие большого количества элементов, сложных в изготовлении и при сборке, малая надежность в работе.

Цель изобретения — повышение надежности и .упрощение конструкции.

Поставленная цель достигается тем, что в цилиндровом замке, содержащем цилиндрический корпус с радиально установленными цилиндрическими подпружиненными штифтами и с подпружиненными горизонтальными штифтовыми задержками,. Размещенными в корпусе параллельно его ocu для взаимодействия с торцовым ключом, установленный в корпусе коаксиально ему с возможностью поворота барабан, имеющий скважину под 40 стержневой ключ и содержащий штифты, контактирующие с подпружиненными штифтами, и средство блокировки, включающее управляющий цилиндр с пазом под стеРжневой ключ, уста- 45 .новленный за барабаном по ходу введения ключа и соосно с ним, и размещенный в держателе фиксатор, управляющий цилиндр установлен в . корпусе на резьбе, держатель фиксатора выполнен в виде стакана, охватывающего корпус и имеющего горизонтальные отверстия для размещения штифтовых задержек, а средство блокировки включает установленную в корпусе с возможностью перемещения вдоль его оси собачку, примыкающую в вертикальной стенкой к заднему торцу управляющего. цилиндра и подпружиненную со стороны противолежа-. щей вертикальной стенки, и палец, 60 примыкающий к фиксатору, „выполненному подпружиненным в вертикальном направлении, и контактирующий с собачкой, при этом поверхности их контакта выполнены клиновыми. 65

Изобретение относится к запирающим устройствам, в частности к .цилиндравым врезным замкам.

Известен цилиндровый замок, содержащий цилиндрический корпус с радиально установленными цилиндрйческими подпружиненными штифтами и с подпружиненными горизонтальными штифтовыми задержками, размещенными в корпусе параллельно его оси для взаимодействия с торцовым клю- 10 чом, установленный в корпусе коаксиально ему с возможностью поворота барабан, имеющий скважину под стержневой ключ и содержащий штифты, кон-. тактирующие с подпружиненными штиф- 15 тами, и средство блокировки, включающее управляющий цилиндр с пазом под стержневой ключ, установленный эа барабаном по ходу введения ключа и соосно с ним, и размещенный в 20 . держателе фиксатор (1).

На фиг. 1 представлен цилиндровый замок, в разрезе, на фиг. 2 торцовый ключ в разрезе, на фиг. 3 средство блокировки, фиксатор .в верхнем положении 1.корпус заблокирован); на фиг. 4 — то же, фиксатор в нижнЕм положении (корпус заблокирован); на фиг..5. - то же, корпус деблокирован.

Цилиндровый замок включает установленный в держателе 1, выполненном в виде стакана, поворотный корпус 2. Внутри корпуса установлен поворотный барабан 3. Корпус 2 снабжен горизонтальными штифтовыми задержками 4, размещенными параллельно его оси для взаимодействия с торцовым ключом 5. Задержки подпружинены пружиной 6. Держатель 1 снабжен горизонтальными отверстиями 7 для размещения штифтовых задержек.

Задержки 4 блокируют корпус 2 от осевого поворота.

В Корпусе 2 и барабане 3 соосно выполнены радиальные отверстия для штифтов 8, контактирующих с подпружиненными штифтами 9. Барабан

3 имеет скважину под стержневой ключ

10 °

Замок содержит средство блокировки, включающее управляющий цилиндр 11 с пазом 12 под стержневой ключ 10.

Цилиндр 11 установлен в корпусе на резьбе за барабаном по ходу введения ключа и соосно с ним, Средство блокировки включает также фиксатор 13, установленный в держателе 1, размещенную в,корпусе 2 с возможностью перемещения вдоль его оси по пазу 14 собачку 15, примыкающую вертикальной стенкой к заднему торцу управляющего цилиндра 11 и подпружиненную пружиной 16 со стороны, противолежащей вертикальной стенки корпуса, и палец 17, примыкающий к фиксатору

13, подпружиненному пружиной 18 и контактирующий с собачкой 15.

Поверхности контакта собачки 15 и пальца 17 .выполнены клиновыми. В поворотном барабане 3 имеются отверстия 19 для штырьков 20 торцового ключа 5.

Замок работает следующим образом.

Для открывания замка стержневой ключ 10 вставляют в скважину барабана 3 и поворачивают его на определенный угвл по часовой стрелке, при этом штифты 8 и 9 образуют прямую линию между корпусом и барабаном. При повороте ключа 10 управля- ющий цилиндр 11 сдвигает собачку

15 на заданную длину,.вследствие чего палец 17 с фиксатором перемещаются вертикально по пазу 14 корпуса

2, и за счет высоты подъема происходит блокировка (фиг. 3 и 4) и деблокировка фиг. 5) корпуса относитель1013618

10 но держателя. Отверстия 19 совпадают с отверстиями для штиФтовых задержек в корпусе 2. Не вынимая стержневого ключа 10, вставляют торцовый ключ 5 и слегка нажимают, прн этом задержки 4 образуют одну линию разьема между корпусом и держателем.

Поворачивают ключ 5 на два оборота, и замок открывается.

Данный замок прост при .иэготов= ленин, сборке и эксплуатации. Применение данного замка позволяет по- высить надежность запирания объектов, обусловленную выполнением реэьбового управляющего цилиндра и определенным заданным количеством его оборотов при открывании эамiка.

1013618

78 1Х ff

Составитель И. Тригуб

Техред M.Tåïåð Корректор Ю. Макаренко

Редактор Г. Ус
