Реферат



ТОРЦОВОЕ УПЛОТНЕНИЕ, содержащее вращающееся и неподвижное кольца, имеющие два концентрично расположенных пояска пар трения, между которыми выполнена кольцевая камера, в которую подается затворная жидкость, отличающееся тем, что, с целью повышения ремонтопригодности и упрощения обслуживания, на концентрических поясках одного кольца выполнены пазы, соединенные между собой радиальной прорезью, в которых размещен по спирали мягкий уплотнительный элемент. (Л оэ Gf5 САЭ

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ЗС51 F 16 3 15/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCH0MV СВИДЕТЕЛЬСТВУ! С Э

С5

СЮ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР:

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3397350/25-08 (22) 19.02.82 (46) 23.04.83. Бюл. № 15 (72) С. Д. Рязанов, В. М. Давыдов, В. В. Баранин и Г. H. Маслихов (53) 62-762(088.8) (56) 1. Авторское свидетельство СССР № 811026, кл. F 16 J 15/34, 1979.

2. Голубев Г. А., Кукан Г. M. Уплотнения вращающи ся валов. М., «Наука», 1966, с. 55 рис. 24.

„„SU„„1013673 (54) (57) ТОР110ВОЕ УПЛОТНЕНИЕ, содержащее вращающееся и неподвижное кольца, имеющие два концентрично расположенных пояска пар трения, между которыми выполнена кольцевая камера, в которую подается затворная жидкость, отличающееся тем, что, с целью повышения ремонтопригодности и упрощения обслуживания, на концентрических поясках одного кольца выполнены пазы, соединенные между собой радиальной прорезью, в которых размещен по спирали мягкий уплотнительный элемент.

1013673

Р14С.2

ВНИИПИ Заказ 2979/44 краж 99З Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к уплотнениям вращающихся валов насосов, аппаратов, применяющихся в химической и других промышленностях.

Известна конструкция торцового уплотнения, содержащая неподвижное и вращающееся контактные кольца, в одном из которых размещен мягкий уплотнительный элемент (1).

Недостатком является невозможность использования затворной жидкости, что необходимо в химических производствах.

Известна также конструкция торцового уплотнения, в которой рабочая торцовая поверхность контактных колец разделена на два концентрических пояска, между которыми выполнена кольцевая канавка, имеющая отверстия для подвода и отвода затворной жидкости (2) .

Недостатком этого уплотнения является сложность изготовления и необходимость при ремонте заменять дорогостоящие пары трения.

Целью изобретения является повышение ремонтопригодности и упрощение обслуживания торцового уплотнения за счет использования мягкого уплотнительного элемента.

Эта цель достигается тем, что в известном торцовом уплотнении, содержащем вращакпцсеся и неподвижное кольца, имеющие два концентрично расположенных пояска пар трения, между которыми выполнена коль цевая камера, в которую подается затворная жидкость, на концентрических поясках одного кольца выполнены пазы, соединенные между собой радиальной прорезью, в которых размещен по спирали мягкий уплотнительный элемент.

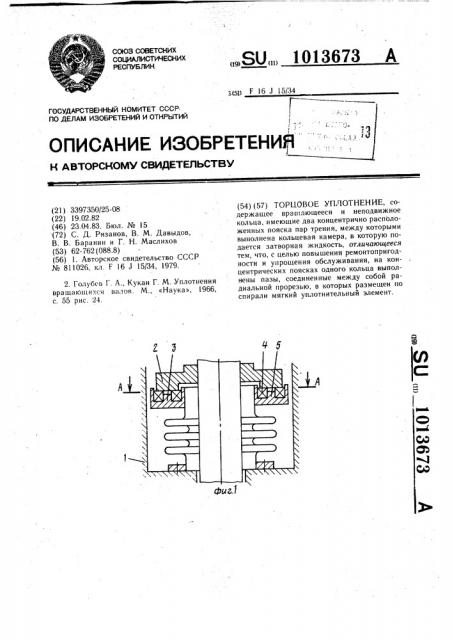

На фиг. 1 изображена конструкция торцового уплотнения; на фиг. 2 — разрез А-А на фиг. .

В корпусе 1 уплотнения размещено вращающееся кольцо 2 и неподвижное кольцо

3, в пазах которого расположен мягкий уплотнительный элемент 4, между пазами расположен кольцевой выступ 5, имеющий радиальную прорезь. В кольцевом выступе 5 имеются отверстия 6 для подвода и отвода затворной жидкости. Мягкий уплотнительный элемент установлен в неподвижном кольце 3 в виде концентричной спирали, а его концы расположены в прорезе кольцевого выступа 5.

В результате трения вращающегося кольца 2 о мягкий уплотнительный элемент 4 неподвижного кольца 3 осуществляется герметизация рабочей среды, при этом в пространство между кольцевым выступом 5 и вращающимся кольцом 2 подается затворная жидкость через отверстия 6. Размещение мягкого уплотнительного элемента в виде спирали в пазах кольца с кольцевым выступом между пазами, позволяет l10BblcHTb надежность уплотнения за счет исключения стыков соединений, упростить его изготовление и монтаж.

20 Подача затворной жидкости обеспечивает не только смазку и охлаждение трущихся поверхностей, но и предотвращает утечку уплотняемой среды.

Опыт эксплуатации торцовых уплотнений с мягкими уплотнительным элементами по?5 казал, что наиболее сложным является подгонка плетеных набивок и обеспечение герметичности стыка.

В данной конструкции уплотнения герметичность стыка осуществляется по принципу клинового сопряжения, что повышает надсжность и снижает требования к точности сборки.

Кроме того, при определенных герметических соотношениях элементов торцового уплотнения можно добиться эффекта самоуплотнения стыков под действием давления затворной жидкости, что также повышает надежность.

Технико-экономический эффект изобретения заключается в сокращении трудозатрат

40 и времени простоев оборудования в ремонте.
