Теплоизолирующая опора трубопровода

Теплоизолирующая опора трубопровода

Иллюстрации

Показать все

Реферат



1. ТЕПЛОИЗОЛИРУЮЩАЯ ОПОРА ТРУБОПРОВОДА, включающая свободно установленный на горизонтальное основание и прикрепленный к трубопроводу кор пус, составленный из двух установленных одна на другую металлических частей, между контактирующими поверхностями которых размещен промежуточный несущий слой, отличающаяся тем, что, с целью устранения теплообмена между трубопроводом и основанием при обеспечении нижней части корпуса устойчивости против опрокидывания в процессе линейного смещения трубопровода , промежуточный -несущий слой корпуса выполнен сплощным из нетеплопроводного материала, а обе части корпуса снабжены расположенным в продольной плоскости на их контактирующих поверхностях однозубым зубчатым зацеплением, имеющим зазор, при этом зуб зацепления размещен на середине длины контактирующей поверхности нижней части корпуса, а отношение половины длины последней к ее высоте с зубом более величины коэффициента трения между этой частью корпуса и основанием . 2. Опора по п. 1, отличающаяся тем, что, с целью исключения разрушения хрупкого i материала промежуточного слоя, нижняя часть корпуса в верхней части снабжена СЛ охватывающим промежуточный слой лотком, заполненным теплоизолирующим материалом этого слоя, при этом зазор между стенками лотка и корпуса более зазора в зубчатом зацеплении частей корпуса по горизонтали . со о:

СОНИ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з(5п F 16 L 3/00// F 16 L 3/18

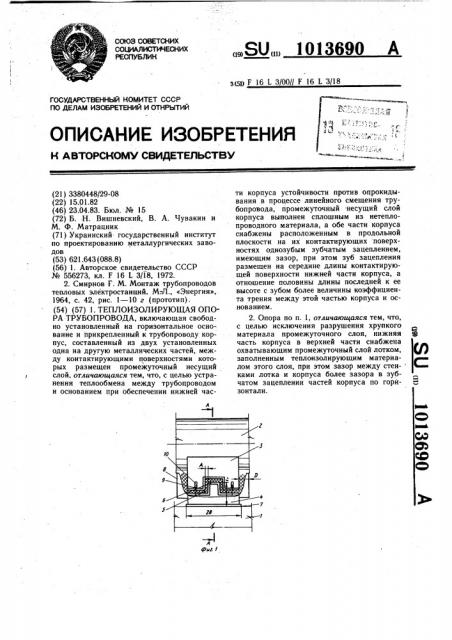

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3380448/29-08 (22) 15.01.82 (46) 23.04.83. Бюл. № 15 (72) Б. Н. Вишневский, В. А. Чувакин и

М. Ф. Матрацник (71) Украинский государственный институт по проектированию металлургических заводов (53) 621.643 (088.8) (56) 1. Авторское свидетельство СССР № 556273, кл. F 16 L 3/18, 1972.

2. Смирнов Г. М. Монтаж трубопроводов тепловых электростанций, М-.Л., «Энергия», 1964, с. 42, рис. 1 — 10 г (прототип). (54) (57) 1. ТЕПЛОИЗОЛИРУЮЩАЯ ОПОРА ТРУБОПРОВОДА, включающая свободно установленный на горизонтальное основание и прикрепленный к трубопроводу корпус, составленный из двух установленных одна на другую металлических частей, между контактирующими поверхностями которых размещен промежуточный несущий слой, отличающаяся тем, что, с целью устранения теплообмена между трубопроводом и основанием при обеспечении нижней час„„SU„„1013690 А ти корпуса устойчивости против опрокидывания в процессе линейного смещения трубопровода, промежуточный -несущий слой корпуса выполнен сплошным из нетеплопроводного материала, а обе части корпуса снабжены расположенным в продольной плоскости на их контактирующих поверхностях однозубым зубчатым зацеплением, имеющим зазор, при этом зуб зацепления размещен на середине длины контактирующей поверхности нижней части корпуса, а отношение половины длины последней к ее высоте с зубом более величины коэффициента трения между этой частью корпуса и основанием.

2. Опора по п. 1, отличающаяся тем, что, с целью исключения разрушения хрупкого материала промежуточного слоя, нижняя часть корпуса в верхней части снабжена охватывающим промежуточный слой лотком, заполненным теплоизолирующим материалом этого слоя, при этом зазор между стенками лотка и корпуса более зазора в зубчатом зацеплении частей корпуса по горйзонтали.

1013690

Изобретение относится к строительству и может найти применение при сооружении надземных трубопроводов, «горячих» относительно основания опор.

Известна теплоизолирующая опора трубопровода, включающая подвижную каретку с ложементом трубопровода, на поверхности которой размещен теплоизолирующий антифрикционный слой (1).

Однако выполняя антифрикционные функции, слой материала подвержен износу.

Наиболее близким техническим решением к настоящему изобретению является теплоизолирующая опора, включающая свободно установленный на горизонтальное основание и прикрепленный к трубопроводу корпус, составленный из двух установленных одна на другую металлических частей, между контактирующими поверхностями которых размещен промежуточный несущий слой (2) .

Недостатком известного технического решения, обеспечивающего нижней части опоры (благодаря отсутствию зацепления между нижней и верхней частями) устойчивость против опрокидывания в процессе линейного смещения трубопровода, является нижний уровень теплоизоляции между трубопроводом и основанием, функции которого выполняют пустоты в решетке промежуточного слоя между частями корпуса.

Целью изббретения является устранение теплообмена между трубопроводом и основанием при обеспечении нижней части корпуса устойчивости против опрокидывания в процессе линейного смещения трубопровода.

Поставленная цель достигается тем, что в теплоизолирующей опоре трубопровода, промежуточный несущий слой корпуса выполнен сплошным из нетеплопроводного материала, а обе части корпуса снабжены расположенным в продольной плоскости на их контактирующей поверхности однозубым зубчатым зацеплением, имеющим зазор, при этом зуб зацепления размещен на середине длины контактирующей поверхности нижней части корпуса, а отношение половины длины последней к ее высоте с зубом более величины коэффициента трения между этой частью корпуса и основанием.

С целью исключения разрушения хрупкого материала промежуточного слоя, нижняя часть корпуса в верхней части снабжена охватывающим промежуточный слой лотком, заполненным теплоизолирующим материалом этого слоя, при этом зазор между стенками лотка и корпуса более зазора в зубчатом зацеплении частей корпуса по горизонтали.

На фиг. 1 изображена опора, боковой вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — узел 1 на фиг. 2.

Теплоизолирующая опора трубопровода включает свободно установленный на горизонтальное основание 1 и прикрепленный к трубопроводу 2 корпус, составленный по двух установленных одна на другую верхней 3 и нижней 4 — металлических частей, между конта кти рующи ми поверхностями которых размещен промежуточный несущий слой 5. Последний выполнен сплошным из нетеплопроводного материала. Обе части 3 и 4 корпуса снабжены расположенным в продольной плоскости на их контактирующих поверхностях однозубым зацеплением, имеющим зазор 2А.

Зуб 5 зацепления размещен на середине длины контактирующей поверхности нижней части 4 корпуса. Для обеспечения устойчивости нижней части 4 корпуса с зубом 6 против опрокидывания высота этой части с зубом выбрана из следующего соотношения моментов сил относительно ребра 7 опрокидывания.

Р,B»P,С, где Р— вертикальная нагрузка опоры;

P P5 -горизонтальная сила трения между нижней частью 4 корпуса и основанием 1;

 — половина длины нижней части 4 корпуса;

С вЂ” ее высота с зубом;

3 — коэффициент трения между нижней частью 4 корпуса и основанием.

Нижняя часть 4 корпуса в верхней части снабжена охватывающим промежуточный слой лотком 8, заполненным теплоизолирующим материалом этого слоя. Зазор

2В между стенками лотка 8 и корпуса более зазора 2А в зубчатом зацеплении части 3 и 4 корпуса по горизонтали. Для исключения поперечного смещения верхней части 3 корпуса относительно нижней 4 в последней укреплены фигурные упоры 9, введенные отогнутыми концами в пазы 10 верхней части 3 корпуса.

Работает теплоизолирующая опора следующим образом.

Тепло от трубопровода 2 к основанию

1 не переносится, так как изолируется промежуточным несущим слоем 5. При линейном смешении трубопровода нижняя часть

4 корпуса увлекается в движение верхней частью 3 посредством зуба 6 зубчатого зацепления частей 3 и 4.

Благодаря тому, что коэффициент трения между нижней частью корпуса и основанием меньше отношения половины длины этой части корпуса к ее высоте с зубом устойчивость опоры против опрокидывания обеспечена.

Таким образом, благодаря выполнению промежуточного несущего слоя из нетеплопроводного материала теплообмен между трубопроводом и основанием устранен.

А -A

Фиг 5
