Реферат



ПЕЧЬ ДЛЯ ПОДОГРЕВА ПИХШ, содержащая топку, бадью и системы подачи топлива и отсоса продуктов горения, о т л и чаю ад а Явс я .ем, что, с целью повьшенвя экономич:ности , топка на выходе снабжена насадкся4 , установленюм с аозмо:квостью . возвратно-поступательного перемеси ния , верхняя часть кото|ю1Чз оборудована перфорированными кольцами, установленными с возможностью вргшаягельного перемещения дюуг относительно друга.

09) (И}

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ЗЕЮ 27 Э 13/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY -СВИДЕТЕЛЬСТВУ ф(Ч (ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

{ 21) 3360908/22-02 (22) 04. 12. 81(46) 23.04.83. Вюл. В 15 P2) В Ф Лосев (53) 669 ° 187.2(088.8) (56) 1. Авторское. свидетельство СССР

9 727966, кл. F 27 М 13/00, 1979.

2. Литейное производство ..

1977 Р 8, .с. 14. (54).(57) ПЕЧЬ ДЛЯ ПОДОГРЕВА ШИХТыу содержащая топку, .бадью и системы подачи топлива и отсоса продуктов горения, о т л и ч а.в щ а яос я тем, что, с целью поиыщения экономичности, топка на. вы<оде снабжена насадком, установленнъм с возможностью возвратно-поступательного перемещения, верхняя часть которого оборудо- . вана перФорированными кольцами, установленными с возможностью вращательного -перемещения друг относительно друга.

1013725

Составитель Л.Кузнецов

Редактор A.Ìàíäîð Техред А Бабииец Корректор Е.Рошко

Заказ 2989/4б Тираж 613 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж85, Раушская наб., д.4/5

Филиал ППП, Патент, г.ужгород, ул.Проектная,4

Изобретение относится к литейному производству и может быть использовано в устройствах для подогрева шихты в бадьях перед загрузкой s плавильные печи.

Известны устройства для подогрева шнхты, содержащие топку и бадью с шихтой Г1 ). .Недостатком таких устройств являет-, ся их малая экономичность. Наиболее близким к предлагаемому по технической сущности и достигаемому результату является печь для подогрева шихты, содержащая топку, бадью и системы подачи топлива и отсоса продуктов горения (2g. 15

Недостатком этого устройства является увеличенная мощность привода перемещения печи, сложность конструкции подводящих трубопроводов и трудность регулировки температуры. 2О .Цель изобретения — повышение экономичности.

Поставленная цель достигается тем, что, в печи для подогрева шихты, содержащей топку, бадью и системы пода- 25 .чи топлива и отсоса продуктов горения, согласно изобретению, топка на выходе снабжена.насадком, установленным с Bîýìîæíoñòüþ возвратно-IIocтуйательного перемещения, верхняя 30 часть которого оборудована перфорированными кольцами, установленными с возможностью вращательного перемещения друг относительно друга.

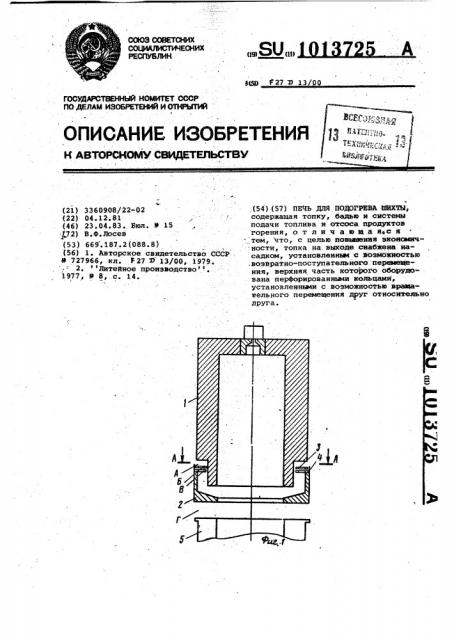

На фиг. 1 изображена схема печи подогрева шихтыу. на фиг.2 — разрез

A-А на фиг.1.

Топка 1 печи установлена стационарно и в нижней части снабжена насадком=, размещенным с зазором А, в верхней части которого расположено одно перфорированное кольцо 3 с отверстиями Б, установленное на другом перфорйрованном кольце 4 с отверстиями В.

Насадок 2 снабжен приводом вер« тикального перемещения для опускания на бадью с зазором Г.

До подачи бадьи 5 с шихтой для подогрева насадок 2 занимает верхнее положение при минимальном зазоре А и максимальном зазоре Г.

После установки бадьи 5 с холодной шихтой насадок 2 опускают до исчезновения зазора Г, а зазор А уве- личивается до максимума.

При включении топки 1 продукты горения проходят через насадок 2, в котором происходит смешение с воздухом, поступающим через отверстия

Б кольца 3 и отверстия В кольца 4. I

Поворотом кольца 3 регулируют просвет отверстий В кольца 4 для подсоса воздуха, чем достигают заданную температуру продуктов горения в момент соприкосновения с шихтой.

Предлагаемое, техническое решение позволит уменьшить энергозатраты и упростить конструкцию.

Экономический эффект от применения предлагаемого изобретения ори-ентировочно составит 8 - 10 тыс.руб. в год на одну установку.
