Реферат



ИЗМЕРИТЕЛЬ ТЕМЦЕРАТУРЫ, содержащий последовательно соединенные термопреобразователь, усилитель,блок дифференцирования и блок временных интервалов, блок индикации, отличающийся тем, что,, с целью повышения быстродействия, в него введены сумматор и два блока памяти, входы которых соединены с выходом . усилителя, а выхода подключены к входам сумматора, соединенного с блоком индикации, при этом управляющие входы блоков памяти соответственно соединены с блоком дифференцирования и блоком временных интервалов.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

01 K 7/00 й

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2940110/18-10 (22) 16. 06. 80 (46) 23. 04. 83. Бюл. 9 15, (72) О.В.Бабак, В.Д.Есипенко, A.Â.Ïàêñþòoâ и В.Е.Филиппов (71) Киевский ордена Трудового Красного Энамени эавод вычислительных и управляющих машин (53) 536.53(088.8) (56) 1. Патент CtdA Р 4068526, кл. 73-362, опублик.1978.

2. Авторское свидетельство СССР

Р 773449, кл. G 01 К 7/00, 1979 (прототип).

„„su„„101376 8Ь (54) (57) ИЗМЕРИТЕЛЬ ТЕМПЕРАТУРЫ, содержащий последовательно соединенные термопреобраэователь, усилитель, блок дифференцирования и блок- временных интервалов, блок индикации, о т л ич а ю шийся тем, что,. с целью повышения быстродейстВия, в него введены сумматор и два блока памяти, входы которых соединены с выходом усилителя, а выходы подключены к входам сумматора, соединенного с блоком индикации, при этом управляющие входы блоков памяти соответственно соединены с блоком дифференцирования и блоком временных интервалов. .1013768

Составитель В.Куликов

Редактор Т.Киселева Техред,C.Ìèãóíoâà Корректор Е.Рошко

Заказ 3001/48 . Тираж 871 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035» Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

Изобретение относится к технике измерения температуры, а точнее к измерителям температуры, в которых температуру определяют по величине сигнала термопреобразователя в переходном режиме.

Известен измеритель температуры, содержаций преобразователь температура-частота, генератор импульсов, счетчик импульсов, блок временных интервалов, индикатор 1 ). 10

Недостатком устройства является

его сложность, а также низкое быстродействие.

Наиболее близким к изобретению по 15 технической суцности является измери-. . тель температуры, содержаций последовательно соединенные термопреобразователь, усилитель, пороговый элемент и блок временных интервалов, блок 70 индикации (2 7.

В этом измерителе искомую температуру определяют по трем значениям сигнала термопреобраэ ов ателя, з афиксированных в три момента времейи. р5

Его недостатком является низкое быстродействие .

Цель изобретения — повышение быстродействия путем изменения алгоритма работы измерителя температуры.

Поставленная цель достигается тем, что в измеритель температуры, содержаций последовательно соединенные термопреобразователь, усилитель, блок дифференцирования и блок временных интервалов, блок индикации, введены сумматор.и два блока памяти, входы которых соединены с выходом усилителя,1 а выходы подключены к входам сумматора, соединенного с блоком индикации, при этом управляюцие входы блоков па-"0 мяти соответственно соединены с бло- ком дифференцирования и блоком временных интервалов.

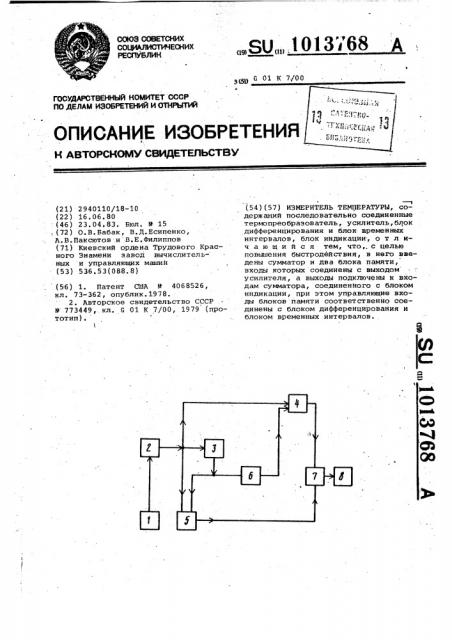

На чертеже приведена блок-схема 45 измерителя температуры.

Измеритель температуры содержит термопрербразователь I, например термоэлектрический преобразователь, усилитель 2, блок 3 дифферФнцирования50 блоки 4 и 5 памяти, блок б временных интервалов, сумматор. 7 и блок 8 индикации.

Измеритель температуры работает следуюшим образом.

При погружении термопреобразователя 1 в среду, температуру каторой измеряют, например жидкий металл, начинается переходной процесс возрастания термо-ЭДС eп до некоторого конечногО уровня E„, соответствуюцего измеряемой температуре 8р . Если при начальной .температуре среды термо-ЭДС равна Eo, то переходной процесс для скачка eп описывается соотношением

1 n= Eo (Еп -Eo ) (1-е

Откуда при 4(i, = const, 1 . е E = (е„-E е ) (е1

1-е )

При измерении температуры сигнал с термоэлектрического преобразователя

1 поступает на вход усилителя 2 с коэффициентом усиления К =(-е ) у I с выходом которого связан блок 3 дифференцирования и блоки 4 и 5 блоки.

Блок дифференцирования срабатывает при скачке термо-ЭДС, т,е. при погружении термопреобразователя в среду. По сигналу с блока дифференцирования

3 осуцествляется запуск блока б временных интервалов и одновременно блок 5 памяти запоминает -напряжение на выходе усилителя КуEo и уменьшает !

его в Е раэ. По истечению времени по команде с блока временных интервалов, блок 4 памяти запоминает напряжение Креп. Напряжения с блоков

4 и 5 памяти поступают на суммат -ор 7, реализуюций соотношение (2 j, Выходной сигнал сумматора, пропорциональный измеряемой температуре, фиксируется блоком 8 индикации.

Введение в измеритель температуры новых элементов — сумматора и двух блоков памяти, позволяет изменить алгоритм работы устройства и, тем самым, повысить его быстродействие.
