Устройство для определения моментов инерции изделий

Устройство для определения моментов инерции изделий

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО дая ОПРЕДЕЛЕНИЯ МОМЕНТОВ ИНЕРЦИИ ИЗДЕЛИЙ, содержащее основание, установлен1ШЙ на нем цилиндрический корпус, оправку для ус . -4-; . :; vv- тановки контролируемого изделия, связанную с корпусом через упорный под-шипник , и упругий элемент, один конец которого закреплен на оправке, а другой на корпусе, и измеритель. отличающееся тем, что, . с целью повышения точности и расширения функциональных возможностей, корпус установлен на основании с возможностью поворота в вертикальной. плоскости, а упругий элемент выполнен в виде спиральной пружины, расположенной в горизонтальной плоскости . СдЭ 00 ю

69) (И)

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК заЮ C,о М1

ОПИСЯНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕККИЙ КОЫИТЕТ СССР

Л ЮОФ ППВ Й И

Н ABTOPCHOWhf СВИДЕТЕЛЬСТВУ (21) 3363475/25-28 (22) 10. 12,.-81 (46} 23.04.83, Вюл. В 15 (72) С.A. Наследов и.: A. Н. Иванов (53) 620..1. 05. 53K; 24 (088.8) (56) 1. Авторское свидетельство СССР

У 734519. кл. Я 01 М 1/02, 1980.

2. Авторское свидетельство СССР

Р 737800, кл. G 01 И.1/10, 1980. (54) (57) УСТРОЙСТВО ДНЯ ОПРЕДЕЛЕНИЯ

МОМЕНТОВ ИНЕРЦИИ ИЗДЕЛИИ, содержащее основание, установленный íà нем цилиндрический кар ус, оправку для установки контролируемого изделия, связанную с .корпусом через упорный подшипник. и упругий элемент, один конец которого закреплен на оправке, а другой на корпусе, и измеритель, о т л и ч а ю щ е е с я тем, что, с целью повышения точности и расширения функциональных воэможностей. корпус установлен на основании с воэможностью поворота в вертикальной плоскости, а упругий элемент выполнен в виде спиральной пружины, расположенной в горизонтальной плоскости.

1013782

Изобретение относится к измерительной технике и может быть использовано в машиностроении и приборостроении для определения моментов инерции различных изделий.

Известно устройство для определения момента инерции изделий, содержащее основание. закрепленный на нем цилиндрический корпус, оправку дпя крепления изделия и упругий элемент в виде трубы, один конец которой зак- 10 реплен на оправке, а другой на корпусе(1).

Недостатком устройства является низкая точность определения моментов инерции, обусловленная тем. что труба нагружена осевой силой от веса изделия и допускает только высокочастотные колебания, что снижает точность определения периода колебаний.

Наиболее близким по технической сущности к изобретению является устройство для определения моментов инерции иэделий. содержащее оснонание. установленный на нем цилиндрический: корпус, оправку .для установки контролируемого иэделия. связанную с корпусом через упорный подшипник, упругий элемент, один конец которого эакреплей1 на оправке. а второй - на корпусе, и измеритель (2 ), ЗО

Недостатком устройства является то, что упругий элемент выполненный в виде торсиона, допускает только высокочастотные колебания. что усложняет замер периода колебаний. : 35

Кроме того, для совмещения центра тяжести изделия с осью колебаний необходимо предварительное определение центра тяжести на каком-либо другом устройстве.

Целью изобретения является повышение точности. определения моментон инерции и расширение функциональных возможностей устройства.

Поставленная цель достигается тем, что в устройстве для определе- 45 ния моментов инерции изделий, содержащем основание, установленный на нем цилиндрический корпус, оправ ку для установки контролируемого изделия, сняэанную с корпусом через 50 упорный подшипник, упругий элемент,: один конец которого закреплен на оправке, а другой — на корпусе, и измеритель корпус установлен на основании с возможностью поворота 55 в вертикальной плоскости. а упругий элемент выполнен в виде спиральной пружины, расположенной в горизонтальной плоскости.

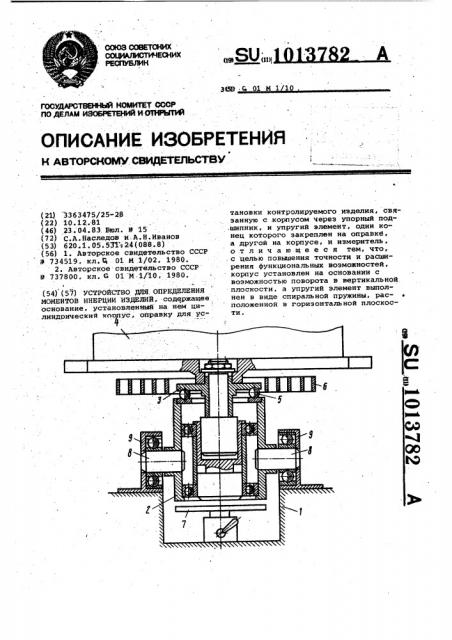

На чертеже изображено устройство 60 для определения моментов инерции.

Устройство содержит основание 1 устанонленный на нем цилиндрический, корпус 2, оправку 3 для установки контролируемого изделия 4. связаннуФ 65 с корпусом 2 через упорный подшип ник 5, упругий элемент 6, выполненный в виде спиральной пружины, расположенной н горизонтальной плоскости, один конец которой закреплен на оправке 3, а другой - на корпусе 2.

Устройство содержит также регу лируемый по высоте упор 7. закрепленный на основании..

Корпус 2 устройства имеет возможность поворота в вертикальной плос- . кости относительно горриэонтальной оси, образованной соосно расположенными цапфамн 8, опирающимися на опоры 9, закрепленные на основании 1.

Упругий элемент 6 в виде спиральной пружины допускайт поворот коле-. бательной системы на угол не менее

18 . достаточный для точного опреде- . ления периода колебаний.

Устройство работает следующим образом.

Для определения центральных момен тов инерции изделие 4 устанавливают.. на оправку 3 и,перемещая его по ней. ерпендикулярно горизонтальной оси цапф 8,добиваются того, чтоб при отклонении корпуса. 2 от вертикального положения он находился в состоянии неустойчивого ранновесия. При этом вертикальная ось, проходящая через центр масс изделия 4, оказывается в вертикальной плоскости. в которой расположена горизонтальная ocr цапф 8. Затем оправку 3 поворачивают на угол 90 вокруг сноей оси. обеспечиваемый допустимой деформацией упругого элемента 6 и операции повторяют, Далее выбирают за,зор между упором 7 и корпусом 2.

При этом ось, проходящая через центр масс изделия 4, оказывается совмещенной с осью вращения оправки., После этого упругий элемент 6 эакру- .

;чивают на 180 и вводят оправку 3 в, режим свободных колебаний, период кото-, рых замеряют измерителем, например, при помощи секундомера не показан

Для определения моментон инерции относительно осей, не проходящих через зцентр тяжести изделия 4, повтоIpRNT указанные инерции без совмеще-. ния осей оси,:проходящей чеоеэ: центр масс изделия. с осью вращения оправки 3. ! . Момент инерции иэделия 4 относительно оси, совпадающей с осью вращения оправки 3, определяется по формуле ст о

4Л где С - крутильная жесткость упругого элемента 6, Т вЂ” период свободных колебаний . Эе- собственный момент инерции вращающихся корпуса 2 и опранки,3.

3 . 1013782 4

Составитель . I0. Григорьев

Техред В.Далек ореЪ Корректор й. Повх

Редактор йг.Шандор

Тираж 871 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и.открытий

113035. Москва. Ж-35. Раушская наб.. д. 4/5

Эаказ 3002/49

Филиал .ППП "Патент",.г. Ужгород. Ул. Проектная. 4

Выцслненке корпуса уатройства с возможностью поворота в вертикаль« .ной плоскости расширяет функциональ;ные возможности устройства за счет обеспечения возможности совмеще ния центра масс изделия с осью колебаний, и следовательно. определение моментов инерции относительно осей, проходяцих через центр масс.. Вйполнение Упругого элемеита в ви- де спиральной пружины. обеспечивает малую частоту колебаний с большим .периодом. что понимает точность его определения. в то же время пер-, 5 воначальный угол колебаний. превыша- ющий 180,позволяет увеличить об щее число, колебаний и повысить . точность замера периода колебаний.
