СОЮЗ СОВЕТСКИХ

: СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК зю а 01 М 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬГГИЙ

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

i(21) 3371657/25-28 (22) 23. 12.81

: (46) 23.04.83. Бюл. и 15 — (72).В.Г. Усенков и С.В.Петров (53) 620. 178.5 (о88.8) (56) l. Авторское свидетельство СССР

8 355524, кл. а 01 M 7/00, 1972.

2 ° Авторское свидетельство СССР

И 200249, кл. а 01 М 7/00, 1967 (прототип), (54)(57) l, ÑÒÅÍÄ ДЛЯ ИСПЫТАНИЯ ИЗДЕЛИЙ HA КОМБИНИРОВАННОЕ ВОЗДЕЙСТВИЕ

ВИБРАЦИИ И ФАКТОРОВ ВНЕШНЕЙ СРЕДЫ, содержащий вибровозбудитель, испытательную камеру, стол для установки испытуемого изделия, размещенный. в 1 испытательной камере и соединенный с подвижной частью вибровозбудителя

„,Я0„„1О13799 А посредством штока, герметично введенного в камеру, и магистраль для подачи рабочей среды к испытуемому изделию, отличающийся тем, что, с целью уменьшения трудоемкости проведения испытаний иэделий, у которых каналы для подачи рабочей среды расположены со стороны их установочной поверхности, стол со стороны монтажной поверхности выпол; нен полым и имеет каналы для сообщения полости с магистралью для подачи рабочей среды.

2. Стенд по и. 1, о т л и ч а юшийся тем, что полость стола закрыта съемной шайбой, имеющей отверстия, совпадающие при установке испы-, туемого иэделия с его каналами дляподачи рабочей среды.

013799

1 1

Изобретение относится к испытатель ной технике, в частности к стендам для испытания изделий на комбинированное воздействие вибрации и факторов внешней среды - температуры и давления.

Известен стенд для испытания иэделий на комбинированное воздействие вибрации и факторов внешней среды, содержащий вибровозбудитель, испытательную камеру, стол для установки испытуемого иэделия, размещенный в испытательной камере и соединенный с подвижной частью вибровозбудителя посредством штока, герметично введенного в камеру Р11 .

Однако в этом стенде не предусмотрены средства для подачи рабочей сре. ды к испытуемому иэделию при его испытании.

Наиболее близким к изобретению по технической сущности и достигаемому результату является стенд для испытания изделий на комбинированное воздействие вибрации и факторов ,внешней среды, содержащий вибровозбу. дитель, испытательную камеру, стол для установки испытуемого изделия, размещенный в испытательной камере и соединенный с подвижной частью вибровозбудителя посредством штока, герметично веденного в камеру, и магистраль для подачи рабочей среды к испытуемому изделию (2) .

Однако на этом стенде процесс установки испытуемого изделия, у ко. торого каналы для подачи рабочей среды расположены со стороны его установочной поверхности, достаточно . трудоемок, поскольку не обеспечивается одновременно с закреплением изделия сообщение его с магистралью для подачи рабочей среды.

Целью изобретения является уменьшение трудоемкости проведения испытаний изделий, у которых каналы для подачи рабочей среды расположены со стороны их установочной поверхности.

Поставленная цель достигается тем, что s стенде для испытания изделий на комбинированное воздействие вибраций и факторов внешней среды, содержащем вибровозбудитель, испытательную камеру, стол для установки испытуемого изделия, размещенный в испытательной камере и соединенный с подвижной частью вибровозбудителя посредством - штока, герметично введенного в камеру, .и магистраль для подачи рабочей среды к испытуемому изделию, стол со стороны монтажной поверхности выполнен полым и имеет каналы для сообщения полости с магистралью для подачи рабочей среды.

Благодаря такому выполнению, сни жается трудоемкость проведения испытаний, поскольку одновременно с

1О закреплением испытуемого изделия на столе обеспечивается сообщение изделия с магистралью для подачи рабочей среды.

Для снижения трудоемкости испыта15 ний изделий различных типов полость стола может быть закрыта съемной шайбой, имеющей отверстия, совпадающие при установке испытуемого иэде.лия с его каналами для подачи рабочей

2О среды

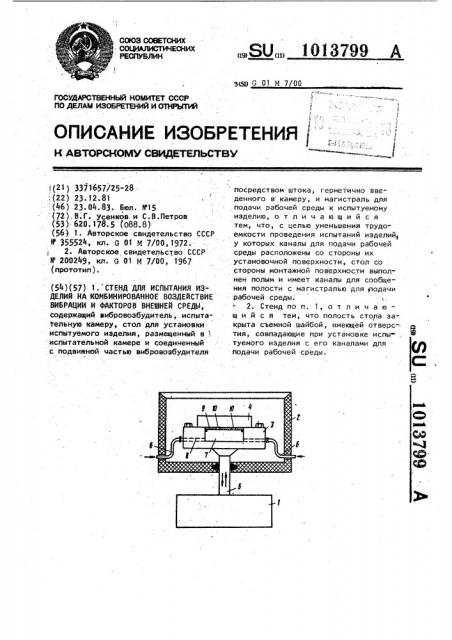

На чертеже схематично изображен стенд для испытания иэделий.

Стенд для испытания изделий на комбинированное воздействие вибрации

25, и факторов внешней среды, содержит вибровозбудитель 1, испытательную камеру 2, стол 3 для установки испытуемого иэделия 4, размещенный в испытательной камере 2 (e частности, 30 термокамере) и соединенный с подвижной частью вибровозбудителя 1 по,средством штока, герметично введенного в камеру 2, и магистраль б для подачи рабочей среды к испытуемому изделию 4. Стол 3 со стороны монтажной поверхности выполнен полым.

Полость 7 стола 3 каналами 8 связана с магистралью 6 и закрыта съемной шайбой 9, имеющей отверстия 10, сов40 падающие при установке испытуемого изделия 4 с его каналами для подачи рабочей среды.

Стенд работает следующим образом.

Для испытания изделия 4 полость 7 стола 3 закрывают сменной шайбой 9 с отверстиями 10, испытуемый прибор

4 закрепляют на столе 3. Подают по магистрали рабочую среду, которая

50 через каналы 8 полость 7 и отверстия

10 в съемной шайбе 9 поступает в испытуемое изделие 4. Устанавливают в камере 2 требуемую по программе ис. пытаний температуру, включают вибровозбудитель 1 и задают соответствующий режим вибрации.

Использование изобретения позволяет уменьшить трудоемкость проведения испытаний изделий, у которых каналы

3 1013799 4 для подачи рабочей среды расположены ния изделия -на столе вибровозбудитесо стороны из установочной поверхнос- ля и сообщения его с магистралью для ти, за счет одновременного закрепле- подачи рабочей .среды, Составитель В. Тарасов
