Устройство для отбора проб жидкости

Устройство для отбора проб жидкости

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ ЖИДКОСТИ, включающее пробоотборный сосуд, запорный клапан, механизм управления запорным клапаном, трос и посыльный груз, отличающееся тем, что, с целью повышения достоверности пробы и надежности в работе,оно снабжено стойкой, выполненной в виде полого цилиндра, закрепленного на пробоотборном сосуде ,, запорный клапан выполнен в виде подпружиненной накидной кришкн с хвостовиком и снабжен подпружиненной муфтой, установленной на хвостовике с возможностью перемещения, а механизм управления запорным клапаном - в виде подпружиненного штока, уста новленного внутри цилиндра с возможностью осевого перемещения и снабженного пальцем-фиксатором. 2.Устройство ПОП.1, отличающееся тем, что палец-фиксатор установлен с возможнбстью зацепления с муфтойj 3.Устройство по п.1, отлича-1 ющее с я тем, что стойка снабже на дополнительным полым цилиндром, (Л снабженным подпружиненным штоком, установленным внутри него с возможносс тью перемещения, при этом шток установлен с возможностью кинематической связи с накидной крышкой.

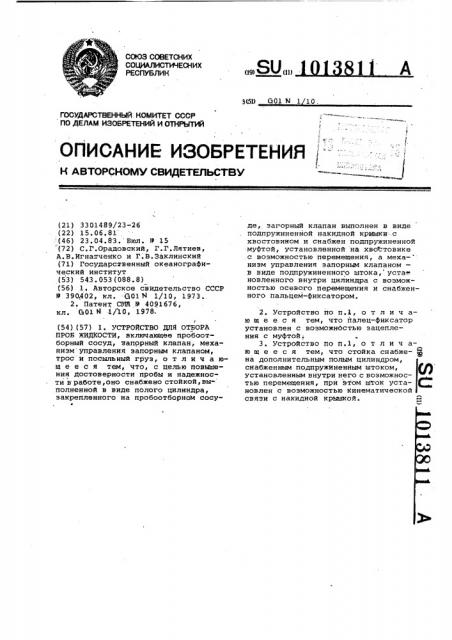

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (Ш

ЗСЮ (01й 1 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ вЂ”

И ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3301489/23-26 (22) 15.06.81 . (46) 23.04.8 3. Бюл. Р 15 (72) С ° 1 .Îðàäoâñêèé, Г.Г.Лятиев, A.Â.Èãíàò÷åíêî и Г.В.Заклинский

{71) Государственный океанографический институт (53) 543. 053(088.8) (56) 1. Авторское свидетельство СССР

Р 390402, кл. 401 М 1/10, 1973 ..

2. Патент C_#_t Р 4091676, кл. 501 Й 1/10, 1978.

I (54) (57) 1, УСТРОЙСТВО ДЛЯ ОТБОРА

ПРОБ ЖИДКОСТИ, включающее пробоотборный сосуд, запорный клапан, механизм управления запорным клапаном, трос и посыльный груз, о т л и ч а ющ е е с я тем, что, с целью повыше« ния достоверности пробы и надежности B ðàáîòå,îíî снабжено стойкой,вы- полненной в виде полого цилиндра, закрепленного на пробоотборном сосуде, загорный клапан выполнен в виде подпружиненной накидной крышки-с хвостовиком и снабжен подпружиненной муФтой, установленной на хвостовике с возможностью перемещения, а меха- низм управления запорным клапаном— в виде подпружиненного штока, уста новленного внутри цилиндра с возможностью осевого перемещения и снабженного пальцем -фиксатором.

2. Устройство по п.1, о т л и ч аю щ е е с я тем, что палец-фиксатор установлен с возможнОстью зацепления с муфтой.

3. Устройство по п.1, о т л и ч аю щ е е с я тем, что стойка снабже- @ с на дополнительным полым цилиндром, снабженным подпружйнеиным штоком, установленным внутри него с возможностью перемещения, при етом щток установлен с воэможностью кинематической связи с накидной крышкой.

1013811

Изобретелие относится к устройствам для отбора проб, в частности для отбора проб жидкости из водоемов для исследованил гидроХимического и гидробиологического состава воды, Известно Устройство для отбора

З проб жидкости, включающее цилиндрический корпус с днищем и крышкой, при этом крышка выполнена в виде заслонки и шарнирно соединена с корпусом Г11 . 10

Недостат:лом данного устройства является невозможность получения достоверных проб из-эа смешения отбираемой пробы с загрязнениями, содержащимися в поверхностном слое жидкос-t5 ти.

Наиболeå близким к изобретению является устройство, включающее про1 оотборный =осуд, запорный клапан, механизм управления запорным клапаном, трос и посыльный груз 1 2 .

Недостатками известного устройства являются значительная сложность конструкции, невозможность получения вполне достоверных проб вслвдст2э вие поступл=-sea воды в устройство еще до достижения им требуемого r оризонта пробоотбора, а также подверженность отбираемой устройством воды постороннему загрязнению при контак30 те эагряэняющихся поверхностей шаровых клапанов с отобранной пробой, Целью изобретения является повышение достоверности пробы и надежности в работе.

Укаэанная цель достигается тем, что устройс.во для отбора проб жидкости, включающее пробоотборный сосуд, запорный клапан, механизм управления запорным клапаном, трос и по- 4 3 сыльный груз, снабжено стойкой, выпол.= ненной в виде полого цилиндра, закрепленного на пробоотборном сосуде, запорный клапан выполнен в виде подпружиненной накидной крьюлки хвости-ф,= ком и снабжен подпружиненной муфтой, установленной на хвостовике с возможностью перемещения, а механизм управления запорным клапаном выполнен в риде подпружиненного штока, уста- 53 новленного внутри цилиндРа с воэможностью осевого перемещения и снабженного пальцем-фиксатором.

Целесообразно палец-фиксатор установить с возможностью зацепления

5э с муфтой.

Кроме того, целесообразно стойку снабдить дополнительным польм цилиндром, снабженным подпружиненным штоком, установленным внутри него с воэможностью перемещения, при этом " " шток установлен с воэможностью кинематической связи с накидной крышкой.

На фиг.1 изображено устройство перед отбором пробы, общий вид(на фиг.2 — то же, в момент отбора пробы.

Устройство содержит пробоотборный сосуд 1, закрепленный на утяжеленной раме 2,стойку З,выполненную в виде полого цилиндра, закрепленного на пробоотборном сосуде 1, крышку 4 с уплотнителем 5 и хвостовиком б. Устройство содержит шарнирное соединение 7, а на хвостовике б размещена подвижная муфта 8, соединенная пружиной 9 с крышкой 4. Механизм управления закрытием крышки 4 выполнен в виде подпружиненного штока 10, снабженного пальцем-фиксатором 11. На верхнем конце стойки

3 на ее, наружной стороне закреплен полый цилиндр 12, внутри которого размещен подпружиненный шток 13, который câÿçàí с крышкой 4 при помощи пружины 14. Крышка 4 соединена посредством пружины 15 с хомутом 16, причем жесткость пружины 15 меньше жесткости пружины 14. Устройство подвешивается на тросе 17 и снабжено двумя посыльными грузами 18 и 19.

Устройство работает следующим образом.

Устройство опускается в воду с закрытой крышкой 4, которая удерживается в закрытом положении муфтой

8, соединенной посредством пальцафиксатора 11 со штоком 10. При достижении заданной глубины по тросу 17 посылают посыльный груз 18, который перемещает подпружиненный шток 10 вниз, при этом муфта 8 выходит из зацепления с пальцем-фиксатором 11 и перемещается под действием пружины

9 в крайнее левое положение, освобождая шарнирное соединение 7. Поскольку пружина 14 более жесткая, чем пружина 1,5, то крышка, открывается (фиг.2), и вода заполняет пробоотборный сосуд 1. После заполнения сосуда 1 пробой жидкости посылают второй посыльный груз 19, который перемещает шток 13, освобождая пружину

14, и крышка 4 под действием пружины

15 закрывается, герметично запирая воду в пробоотборном сосуде 1. Устройство за трос 17 поднимают на поверхность.

Экономическая эффективность от приприменения устройства заключается в том, что обеспечивается защита отбираемой пробы от постороннего загрязнения, что приводит к повышению достоверности пробы.
