Реферат



УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ МАГНИТНОЙ ЛЕНТЫ К ДЕФЕКТОСКОПУ, содержащее держатель ленты и кассеты для размещения магнитной ленты, о тличающееся тем, что, с целью повышения производительности контроля, держатель выполнен в виде клещей с подпружиненными рукоятками и рычагами, составленными из двух частей, соединенных плоскими пружинами , и имеющими на свободных концах ролики, а кассеты для магнитной леиты установлены на рукоятках и имеют стопоры . / ю (Л м1 /Г /1 U ,/ / j f к к Й7{1« со 00 00 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,80„„101383

gag G 01 N 27/85

ГОСУ АРСТВЕННЫЙ КОМИТЕТ СССР и

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Х .: 3 М". 2р ц

4: г ". ц Я

ОПИСАНИЕ ИЗОБРЕТЕНИЯ г

l Ф

1

1

18 Ы IZ 7 10

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3365832/25-28 (22) 11. 12. 81 (46) 23.04.,83. -Бюл. N 15 (72) И.Г.Ткаченко, E.È.Èàëûøåâ, С.Ш.Зусин и В.А.Галчин (71) Центральное конструкторское бюро Иинистерства речного флота

РСФОР, г. ГорЬкий (53) 620.179,14(088.8) (56) 1. 1Головка: записывающая"

Проект М Т.К.-00.00-21 Горьковского института инженеров водного транспорта.

2. Самойлович Г,С. Неразрушающий контроль металлов и иэделий. И., "Иашиностроение", 1 976, с, 189-191 (прототип) . (54) (57) УСТРОЙСТВО ДЛЯ НАТЯЖЕНИЯ

ИАГНИТНОЙ ЛЕНТЫ К ДЕФЕКТОСКОПУ, содержащее держатель ленты и кассеты для размещения магнитной ленты, о тл и ч а ю щ е е с я тем, что, с целью повышения производительности контроля, держатель выполнен в виде клещей с подпружиненными рукоятками и рычагами, составленными из двух частей, соединенных плоскими пружинами, и имеющими на свободных концах ролики, а кассеты для магнитной лейты установлены на рукоятках и имеют стопоры, 1013838

Изобретение относится к испытательной технике и может быть исполь" зовано при магнитографической дефектоскопии стальных труб с.целью обна. ружения дефектов, трещин и т.д.

Известно устройство для натяжения магнитной ленты к дефектоскопу, содержащее держатель ленты, выполненный в виде липкой резиновой ленты, служа!

О щий для прижатия отрезка магнитнои ленты к контролируемому участку )1).

Недостатком этого устройства является низкая производительность контроля, так как отрезки магнитной ленты наматывают на контролируемый участок вручную.

Кроме того, отрезки ленты трудно считывать на магнитоскопе при расшифровке..

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для на-; тяжения магнитной ленты к дефектоско. пу, содержащеедержатель ленты; выпол- . ненный в виде двух обрезиненных роликов, установленных в корпусе,и двух кассет для размещения магнитной ленты, которые также установлены в корпу.: се. Необходймый при)ким магнитной.лен- . ты к контролируемой поверхности осуществляется вручную (? .

Однако известное устройство также не позволяет- повысить производительность коятроля, так как .намотка ленты на кассеты и прижим ее к контролируемой поверхности осуществляется вручмую, что замедляет проведение orle рации при дефектоскопии..

Целью изобретения является повыше-. ние производительности контроля. 40

Цель достигается тем„ что в устройстве для натяжения магнитной ленты к дефектоскопу, содержащем держатель ленты и кассеты для размещения магнитной ленты, держатель выполнен 4 в виде клещей с подпружиненными ру" коятками и рычагами,, составленными .из двух частей, соединенных плоскими пружинами, и имеющими на, свободных концах ролики, а кассеты для магнитной ленты установлены на рукоятках и имеют стопоры.

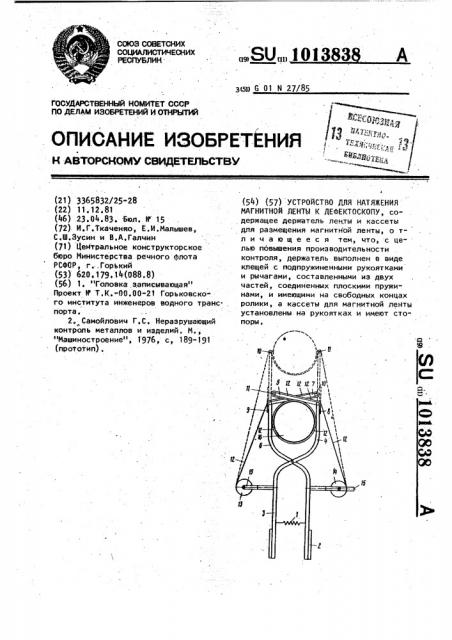

На чертеже представлена конструкция устройства.

Устройство для натяжения магнит ной ленты к дефектоскопу содержит держатель ленты, выполненный в виде клещей с подпружиненными пружиной, 1 рукоятками 2, 3 и рычагами, каждый из которых составлен иэ двух частей

4, 5 и 6, 7. При этом части 4, 5 и

6., 7 соединены между собой плоскими пружинами 8 и 9 и на свободных концах частей 5 и 7. имеются ролики 10 и 11 для направления движения магнитной ленты 12, а кассеты 13 и 14 установлены на оукоятках 2 и 3. Кас- сеты 13 и 14 имеет стопоры 15. Контролируемое .изделие. 16 - дефектируемая труба. Весь запас магнитной лентьг 1", находится на сматывающей кассете 13.

До на чала работы магнитная.лен- та 12 проходит. от кассеты 1.3 через ролик 10 и ролик 11, затем к наматывающей кассете 14, при-.этом составные части 4, 5 и 6; 7..рычагов находятся на однои .прямой линии (пока-. зано пунктиром), В этом. положении их удеркивают.:плоские пружины 8 и 9 .

Наматывающая кассета 14 застопорена стопором 15.

Устройство. работает следующим образом.

Разжимают рукоятки 2 и 3, преодо.левая усилие пружины 1, разводят ры-чаги, состоящие из составных частей

4, g и 6, 7 с роликами 10 и 11 .на концах, немного больше диаметра контролируемого изделия. 16 (трубы 7 и перемещают устройство магнитной ленты 12 перпендикулярно контролируемому участку изделия -16. При этом маг-" нитная лента 12,, расположенная между роликами 10 и 11, охватывает контролируемую поверхность. изделия 16, Когда диаметр контролируемого участка, изделия 16 пройдет линию осей . составных частей 4, 5 и 6, 7 рычагов, лента 12 натягивается. Величина натяжения магнитной ленты 12 преодолевает силу плоских пружин 8, 9 и лента 1?, наклоняет части 5 и 7 рычагов с роликами 10 и 11 (сплошная линия ). Магнитная лента 12 охватывает контролируемый участок изде- . лия 16 и пройдет от сматывающей кассеты 13 по наружной поверхности сос тавной части 7 рычага, через ролик

10 по нижней поверхности части 7 рычага, охватит контролируемое изделие

16 по окружности, затем по нижней, поверхности составной части рычага пройдет к ролику 11, после которогo пройдет по наружной поверхности составной части 5 рычага и подойдет к наматывающей кассете 14. Составитель А.4ерных

Редактор А.шандор Техред О.Неце

Заказ 3007152 Тираж 871 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, N-35, Раушская наб;, д, 4/5

Корректор А.Дзятко

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 1013838 4

После проведения .дефектоскопии кассеты 13 снимают, после, чего устро ; устройство снимают с контролируемого ство вновь готово к дефектоскопии изделия 16, при этом составные части нового участка контролируемого изде"

5 и 7 рычагов с ролйками 10 и 11 на лия 16., концах займут свое исходное положение (на чертеже пунктир), а магнитная лен" Преимуществом, предлагаемого устта 12 провиснет между роликами 10 и ройства является повышение производи-.

11, образуя слабину. Стопорят сматыва- тельности контроля при дефектоскопии ющую кассету 13 стопором 15. С кассеты за счет исключения операции ручной

14 стопор 15 снимают, затем выбирают - ф намотки магнитной ленты на контролиру слабину магнитной ленты 12, сматывая емый участок изделия, а также удешевее на кассету 14 и: вновь стопорят кас- . ление дефектации за счет многоразовосету 14 стопором 15, а стопор 15 с го использования магнитной ленты.
