Реферат



УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ НАЛИЧИЯ НАПРЯЖЕНИЯ В ЦЕПЯХ ПОСТОЯННОГО ТОКА, содержащее элементы индика;ции и резисторы, о т л ич аю щ еёс я .тем, что, с целью повышения информативности устройства, оно снабжено диодами и дополнительным источником питания, к которому 11од1 лючены элементы индикации, другие клводаа элементов индикации через последовательно соединенные первые диоды и резисторы подключены к осяцей шине контролируемых и дополнительного источников питания, а между выводами предохранителей контролируемых цепей со стороны нагрузок и точками соединения первых диодов с резисторами включены последовательно соединенные вторые резисторы и диодал. ttffca 0 У| Ог. И (Л со 00 о:

СОЮЗ СОВЕТСНИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3334713/24-07 (22) 09.09.81 (46) 23.04.83. Бюл. Р 15 (72) В.A.Ларионов--и С.И.Стрельников (53) .621 . 316 . 925(088. 8) (56). 1. Авторское свидетельство СССР

В 482689, кл. G 01 и 19/16, 1974.

2. Заявка Франции 9 2438335, кл. H 01 Н 85/30, опублик. 1980. (54)(57) УСТРОЙСТВО ДЛЯ ИНДИКАЦИИ

НАЛИЧИЯ НАПРЯЖЕНИЯ В ЦЕПЯХ ПОСТОЯННОГО ТОКА, содержащее элементы индика:ции и резисторы, о т л и ч а ю щ е ес я .тем, что, с целью повышения ин„.su„„1013864

3 51ь 6 01 R 19/165; Н 01 H 85/30 формативности устройства, оно снаб- . жено диодами и дополнительным.источником питания, к которому подключены элементы индикации, другие выворщ элементов индикации через последовательно соединенные первые диоды и резисторы подключены к общей шине контролируемых и дополнительного источников питания, а между выводами предохранителей контролируемых це- пей со стороны нагрузок и точкою соединения первых диодов с резисторами включены л соединенные вторые резисторы и диоды.

1013864

Тираж 708 Подписное

ВНИИПИ Заказ 3009/53

Филиал ППП "Патент", r.Óæãopoä,óë.Ïðoåêríàÿ,4

Изобретение относится к электро- технике и может быть использовано для индикации наличия напряжения в целях постоянного тока с общей .шиной и, в частности, для индикации состояния предохранителей.

Широкое использование в современной аппаратуре различных дискретных и интегральных полупроводниковых элементов требует расширения номенклатуры питающих напряжений. это вле- 10 чет за собой увеличение общего числа предохранителей в схеме питания. В связи с этим остр,о стоит проблема построения простых, технологичных, высоконадежных, автоматических уст- ройств для быстрого определения конкретно перегоревшего предохранителя и вышедшего из строя конкретного источника питания;

Известно устройство для контроля системы питания, содержащее .эле«

2 мент индикации, связанный через диоды и резисторы с контролируемыми источниками питания ЕЦ.

Его недостатки - низкая информа.тивность и отсутствие воэможности

25 указания конкретного источника питания, вышедшего из строя. Наиболее близким к изобретению является устройство для индика ции наличия напряжения в цепях постоянного тока, содержащее элементы индик :. ии, включенные че-, рез резисторы, и переключатель между выводами предохранителей контролируемых цепей со стороны нагрузок и общей-шиной контролируемых цепей283.

Недостатком известного устройства является низкая информативность. Это вызвано тем„ что элементы индикации 40 (светодиоды) светятся при наличии напряжения и гаснут при его пропадании, вызванном, например, перегоранием предьхранйтеля. Заметить погаснувший светодиод среди множества 45 светящихся затруднительно.

Цель изобретения - повышение информативности устройства.

Поставленная цель достигается тем, что устройство для индикации наличия 50 напряжения в цепях постоянного тока, содержащее элементы индикации и резисторы, снабжено диодами и дополнительным источником питания, к кото рому подключены элементы индикации, другие выводы элементов индикации через последовательносоединенные пер вые.диодыи резисторыподключены к общей шине контролируемых и дополнительного источников питания, а между выводами предохранителей контролируемых цепей со стороны нагрузок и точками соединения первых диодов с резисторами включены последовательно соединенные вторые резисторы и диоды °

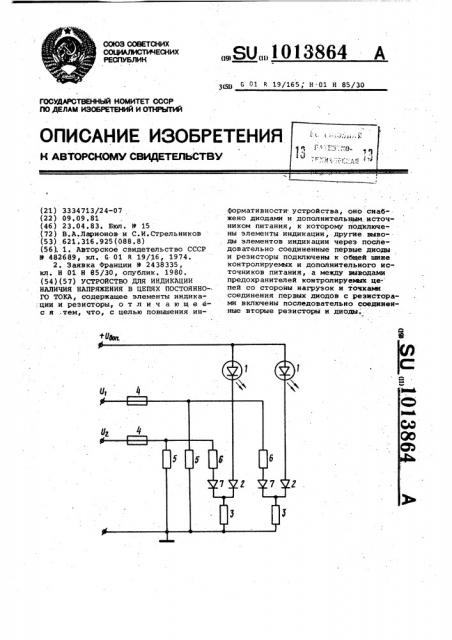

На чертеже представлена схема устройства.

Устройство содержит элементы 1 индикации (например, светодиоды) подключенные одними выводами к дополнительному источнику питания, а другими - через диоды 2 и резисторы 3 - к общей шине контролируемых источников питания и дополнительного источника питания. Между выводами предохранителей 4 контролируемых цепей со стороны наГрузок 5 и точками соединения диодов 2 с резисторами 3 включены последовательно соединенные резисторы 6 и диоды 7.

Устройство работает следующим образом.

Сопротивления резисторов 3 и 6 выбраны таким образом, что при нормальной работе основного источника питания и исправном предохранителе 4 напряжение на резисторе 3, создаваемое током через резистор б и открытый диод 7, превышает напряжение дополнительного источника питания.

Поэтому диод 2 заперт, через элемент индикации не течет ток и он не работает. Прй перегорании любого предохранителя 4 или отсутствии напряжения основного источника питания. через элемент индикации 1, открывшийся диод 2 и резистор 3 протекает ток от дополнительного источника питания, т.е. имеет место постоянными визуальный контроль перегорания каждого предохранителя или контраль неисправности каждого основного источника питания автоматического загорания (срабатывания) элемента индикации при наличии аварии.

Результаты испытания опытного образца устройства показывают, что в предлагаемом устройстве повышена информативность и обеспечен посто.янный автоматический визуальный контроль состояния не только предохранителей, но и самих источников питания. Устройство используется в силовом блоке, состоящим из нескольких основных источников питания (стабилизаторы напряжения) и выполнено в виде конструктивно законченного узла. На лицевой панели силового блока расположены элементы 1 индикации - светодиоды около соответствующих им предохранителей.
