Реферат



СОНИ СОВЕТСКИХ

-СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3328929/30-15 (22) 13.08.81 (46) 30.04.83. Бюл. № 16 (72) А. И. Нуждов, Н. И. Корниенко и В. И. Муращенко (71) Целиноградский сельскохозяйственный институт (53) 631.333 (088.8) (86) 1. Авторское свидетельство СССР № 309556, кл. А 01 С 15/12, 1973.

2. Авторское свидетельство СССР по заявке № 2899886/30-15, кл. А 01 С 5/00, 1980 (прототип). (54) (47) ОРУДИЕ ДЛЯ ВНЕСЕНИЯ В

ПОЧВУ СЫПУЧИХ МАТЕРИАЛОВ, включающие раму с ходовыми колесами,.на ко„„SU„„1014496 A з(5о 01 С 7 14 А 01 С 15 16 торой свободно на оси установлен высевающий аппарат в виде барабана, в ободе которого выполнены отверстия с шарнирно установленными в них подпружиненными, имеющими упоры ковшами-сбрасывателями, а на оси барабана установлен диск с кронштейном и роликом, взаимодействующий с упорами ковшей-сбрасывателей, отличаюшееся тем, что, с целью повышения производительности и качества внесения в почву материалов, диск выполнен зубчатым и неподвижно закреплен на барабане, а кронштейн снабжен установленной свободно на оси шестерней, взаимодействующей с зубцами диска, при этой ролик соеди-нен с шестерней посредством жестко закрепленного на ней рычага.

1014496

Изобретение относится к сельскохозяйственному машиностроению, в частности к машинам для внесения материалов при обработке целинных солонцовых почв, а также к устройствам для внесения удобрений, склонных к сводообразованию.

Известен разбрасыватель удобрений, содержащий кузов с цепочно-планчатым транспортером и разбрасывающим барабаном с лопастями (1).

Недостатком этого устройства является низкая равномерность распределения мелиоранта вследствие его слеживаемости.

Наиболее близким по технической сущности к предлагаемому является орудие для внесения в почву сыпучих материалов, включающее раму с ходовыми колесами, на которой свободно на оси установлен sbrceвающий аппарат в виде барабана, в ободе которого выполнены отверстия с шарнирно установленными в них подпружиненными, имеющими упоры ковшами-сбрасывателями, а на оси барабана установлен диск с кронштейном и роликом, взаимодействующий с упорами ковшей-сбрасывателей (2).

Однако в известном устройстве недостаточно высокая производительность и качество внесения:в почву материалов вследствие их слеживаемости, особенно на больших скоростях.

Цель изобретения — повышение производительности и качества внесения в почву материалов.

Указанная цель достигается тем, что диск выполнен зубчатым и неподвижно закреплен на барабане, а кронштейн снабжен установленной свободно, на оси шестерней взаимодействующей с зубцами диска, при этом ролик соединен с шестерней посредством жестко закрепленного на ней рычага.

Такое выполнение устройства обеспечивает повышение производительности внесения материалов при исключении их слеживаемости.

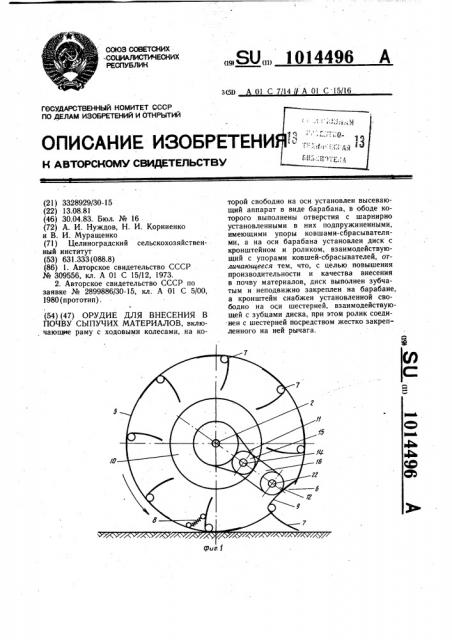

На фиг. 1 представлен высевающий аппарат орудия, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — механизм привода ковшей-сбрасывателей; на фиг. 4 орудие в транспортном положении; на фиг. 5 то же, в рабочем положении.

Орудие для внесения в почву материалов включает раму 1 с ходовыми колесами 2 на раме 1 свободно на оси 3 установлен высевающий аппарат в ви„е барабана 4, 45 ния мелиорируемых веществ, создавая при этом условия постоянного перемешивания мелиоранта и исключая возможность его спрессовывания в единую массу. в ободе 5 барабана 4, выполнены отвер стия 6 в которых шарнирно установлены ковши-сбрасыватели 7 с пружинами 8 и упорами 9. В закрытом положении ковщисбрасыватели 7 образуют цилиндрическую поверхность с ободом 5 барабана 4. На оси

3 барабана 4 установлен диск 10, и кронштейн 11 с роликом 12, взаимодействующими в определенных положениях барабана 4 с упорами 9 ковшей-сбрасывателей 7. Диск

10 10 выполнен с зубцами 13 и неподвижно закреплен на барабане 4, кронштейн 11 снабжен установленной свободно на оси

14 шестерней 15, взаимодействующей с зубцами 13 диска 10, ролик 12 соединен с шестерней 15 жестко закрепленным на ней рычагом 16, ходовые колеса 2 управляются гидроцилиндрами 17, ось 3 установлена в, бывающем подшипнике 18, .размещенном а стойке 19 рамы 1. Для загрузки бараоана 4 материалом выполнен люк 20, транспортирование орудия осущестмяется с помощью прицепного узла 21, ролик 12 установлен на оси 22 рычага 16.

Устройство работает следующим образом

После загрузки мелиорантом, гидроцилиндрами 17 рама 1 опускается в рабочее

25 положение и барабан 4 перекатывается по полю, так как рама 1 опускается на высоту достаточную для перекатывания. В процессе перекатывания ковши-сбрасыватели 7 заполняются материалом. По мере перекатывания барабана 4 совместно вращается диск 10 и вращает шестерню 15, находящуюся в постоянном зацеплении, совместно с рычагом 16 и роликом 12 при неподвижном кронштейне 11. Ролик 12, вращаясь вокруг оси 14, совместно с рычагом 16 набегает на упор 9, преодолевает усилие пружины 8, отклоняет ковш-сбрасыватель 7, выгружая равномерно по полю материал. 3а один оборот барабана 4 ролик

12 совершает обороты, равные числу ковшейсбрасывателей 7. По мере окончания вы4о грузки включаются гидроцилиндры 17, и барабан 4 с рамой 1 занимают транспортное положение.

Такое выполнение орудия позволяет повысить производительность мелиорации солонцовых почв, а также количество внесе1014496
