М 101452

Класс 7с, 10

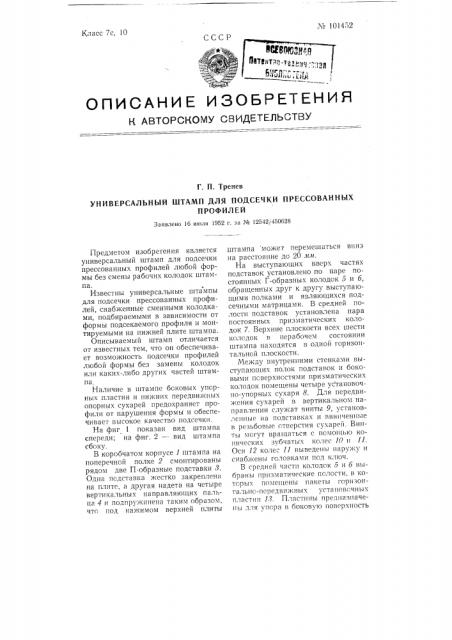

СССР 1,ц),, ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. П. Тренев

УНИВЕРСАЛЬНЫЙ ШТАМП ДЛЯ ПОДСЕЧКИ ПРЕССОВАННЫХ

ПРОФИЛЕЙ

Заявлено 1б июля 1952 г. за Ма 12542j450628

Предметом изобретения является универсальный штамп для подсечки прессованных профилей любой формы без смены рабочих колодок штампа.

Известны универса.чьные штампы для подсечки прессованных профилей, снабженные сменными колодками, подбираемыми в зависимости от формы подсекаемого профиля и монтируемыми»а нижней плите штампа.

Описываемый штамп отличается от известных тем, что он обеспечивает возмо>кность подсечки профилей любой формы без замены колодок или каких-либо других частей штампа.

Наличие в штампе боковых упорных пластин и нижних передви>кных опорных сухарей предохраняет профили от нарушения формы и обеспечивает высокое качество подсечки.

На фиг 1 показан вид штампа спереди; на фиг. 2 — вид штампа сбоку.

В коробчатом корпусе 1 штампа на поперечной полке 2 смонтированы рядом две П-образные подставки 3.

Одна подставка жестко закреплена на плите, а другая надета на четыре вертикальных направляющих пальца 4 и подпру>кинена таким образом, что под нажимом верхней плиты штампа может перемещаться вниз на расстояние до 20 11м.

На выступающих ввсрх частях подставок установлено по паре постоянных Г-образных колодок 5 и 6, обращенных друг к другу выступающими полками и являющихся подсечными матрицами. В средней полости подставок установлена пара постоянных призматических колодок 7, Верхние плоскости всех шести ко.7одок в нераоочем состоянии штампа находятся в одной горизонтальной плоскости.

Между внутренними стенками выступающих полок подставок и боковыми псверхнсстями призматических колодок помещены четыре у тановочно-упорных сухаря 8. Для передвижения сухарей в вертикальном направлении служат винты 9, установлcIIIIûå на подставках н ввинченные в резьбовые отверстия сухарей. Винты могут вра1цаться с помощью конических зубчатых колес 10 и 11.

Оси 12 колес 11 выведены нару>ну и снабжен11 l с 7овками 17од I(,. 1109.

В средней части колодок 6 и 6 выnpa III»I призматические полости, в которых помещены пакеты горизонтально-передви>кных установсчных пластин 13. Г1ластины предназначены для упора в боковую поверх11ость

М 101452 подсекаемого профиля . в целях его предохранения от с>оразов(пи?я гофра во время подсечки. Болты 14 предназначены для закрепления их

B выдьчшутом поло>кении.

HH верхней плите штампа установлена передвижная по высоте колодк(1 15, служяп(ая псдссчпе>!м пуя!?сО((0 и.

Подсекаемый профиль в зависимОсти От сгс фсръ(ы наклядывяется на одну из трех пар колодок 5, б и 7.

Профиль одновременно лсяит на обеих колодках одной пары, установленных па неподви кнсй и подвижной подставкаv . 8. Пластины 18 передвигаются до упора в боковую поверхность профиля и зажимаются болтами 14. Сухари 8 поднимаются до упора в нижнюю полку или в кромку профиля. Колодка 15 устанавливается»а заданную глубину подсечки. При опускании ползуна пресса колодка 15 нажимает па верхшою поверхность профиля, лежащего на подвижной колодке. Под давлением ползуна профиль вместе с колодкой и подставкой, преодолевая сопротивление пружин на пальцах 4, опускается относительно парной с ним неподвижной колодки и подставки на заданную глубину, причем происходит подсечка профиля на длине, равной ширине подвижной колодки.

Предмет изобретения

1. Штамп для подсечки прессованных профилей, состоящий из подвижной верхнеи плиты и неподвижного корпуса, несущего рабочие колодки установки профилей, о т л и ч а юшийся тем, что, с целью обеспечения возможности подсечки профилей любой ()opiv(h(без смены рабочих колодок штампа, в корпусе штампа установлеш>1 три парных постоянных колодки различной формы, из которых по одной колодке в каждой паре установлено на подпру кипепной подставке, выпол е?п?ой вертикально передвижной в процессе работы п?та ??18 и предназначенной для обеспечения смещения подсекаемой части профиля относительно остальной части на заданную глубину подсеч? .и.

2. Штамп для подсечки профилей пс п. 1, с т л и ч а ю щи и ся тем, что, с целью предохранения профиля в процессе подсечки от нарушения его формы, в подставках под колодки помещены вертикально установочноупорные сухари, а в колодках помещены пакеты горизонтально-передви:кных установочных пластин, предназначенных для упора в боковые и нижние поверхности профиля в процессе подсечки.

Л . 1 01452 — 3

Фиг. 1

Фиг. 2
