Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК,А

q g А 01 К 9/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 357942 (21).3332694/30-15 (22) 04.09.81 (46) 30.04.83. Бюл. 11 16 . (72) И.И. Сташевский (53) 636.084.75-52(088.8) ,(56) 1. Авторское свидетельство СССР

11 357942, кл. A 01 K 9/00, 1971 ,(прототип). (54)(57) 1. УСТРОЙСТВО ДЛЯ КОРМЛЕНИЯ

ТЕРЯТ по авт.св. N 357942, о т л ич а ю щ е е с я тем, что, с целью

„„5U„„1014548 упрощения его эксплуатации путем автоматизации дозирования жидкого корма, оно снабжено средством для управ. пения поворотом трубопровода, выпо)чненным s виде закрепленной. на одном из концов последнего подпружиненной защелки с микропереключателем привода трубопровода, установленной в дугообразной направляющей, вдоль которой выполнены гнезда для защелки с размещенными в них штоками солено7 идов °

101454

2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что оно снабжено узлом для управления подачей жидкого корма в трубопровод и сливом его излишков, выполненным в виде микропереключателя, взаимодействующего с регулятором уровня жидкого корма в трубопроводе и с приводом последнего и сблокированного с кранами, установленными соответственно на подающем и сливном патрубках, сообщенных с трубопроводом.

3. Устройство по и. 1, о т л и ч а

io щ е е с я тем, что оно снабжено приспособлением для управления фиксацией телят, выполненным в виде реле времени с включенным в его цепь соленоидом, шток которого через рычажный механизм связан с поворотными рамка-

8 ми, снабженными на концах. упорами для ограничения их поворота.

4. Устройство по и. 1, о т л ич а ю щ е е с я тем, что оно снабжено механизмом для автоматической установки трубопровода в горизонтальное положение, выполненным в виде сообщающихся между собой вертикальных сосудов, в первом из которых установлен поплавок, соединенный с противовесом посредством гибкой тяги, параллельно расположенной относительно пер. вого из сообщающихся сосудов, и зацепа, закрепленного на гибкой тяге и взаимодействующего с микропереключателями, неподвижно установленными на разнь!х уровнях и сблокированными с приводом вертикальных винтов, которые связаны с ходовыми колесами несущей рамы трубопровода.

Изобретение. относится к устройствам для кормления телят жидкими кормами, используемым на животно" водческих фермах и комплексах.

По основному авт.св. Ю 357942 известно устройство для кормления телят, включающее емкость и поворотный вокруг своей продольной оси трубопровод, снабженный патрубками с закрепленными на них мерными емкостями с сосками ) 1,).

Недостатком указанного устройства является то, что в нем не обеспечивается автоматизация дозирования жидкого корма, что существенно усложняет его эксплуатацию. Кроме того, в этом устройстве не предусмотрено управление подачей жидкого корма в трубопровод и сливом его излишков, управление фиксацией телят и автоматическая установка трубопровода в горизонтальное положение независимо от уклона опорной поверхности.

Цель изобретения - упрощение эксплуатации устройства путем автома р зации дозирования жидкого корма.

Поставленная цель. достигается тем что устройство снабжено средством для управления поворотом трубопровода, выполненным в виде закрепленной на одном из концов последнего подпру жиненной защелки с микропереключателем привода трубопровода, установленной в дугообразной направляющей, вдоль которой выполнены гнезда для . защелки с размещенными в них штоками

5 соленоидов.

При этом устройство снабжено узлом для управления подачей >иидкого корма в трубопровод и сливом его излишков, выполненным в виде микропере.

t0 ключателя, взаимодействующего с регулятором уровня жидкого корма в трубопроводе и с приводом последнего и сблокированного с кранами, установленными со тветственно на подающем и сливном патрубках, сообщенных с трубо« проводом.

Устройство снабжено также приспособлением для управления фиксацией телят, выполненным в виде реле вре«>О мени с включенным в его цепь соленоидом, шток которого через рычажный механизм связан с поворотными рамками, снабженными на концах упорами для ограничения их поворота. р5 Кроме того; устройство снабжено механизмом для автоматической установки трубопровода в горизонтальное положение, выполненным в виде сообщающихся между собой вертикальных

ЗО сосудов, в первом из которых установлен поплаво><, соединенный с противовесом посредством гибкой тяги, 48 4 провод 3 соединен также со сливным баком 32 при помощи гибкого патруб ка 33, на котором установлен кран .17.

Бак 32 соединен с баком 6 при помощи насоса 34 с трубопроводом 35. В баке 32 размещен поплавок 36. Противовес 37 соединен с поплавком 36 при помощи каната 38, выполненного из капрона. На канате 38 закреплено два зацепа 39, контактирующие с микро- . переключателем 40, который соединен с электрической цепью, питающей насос 34. Блок 27 закреплен на пружинах 41 и зафиксирован соленоидными защелками 42 в нужном положении.

3 10145 паралелльно расположенной относительно первого из сообщающихся сосудов и зацепа, закрепленного на гибкой тяге и взаимодействующего с микройереключателями, неподвижно установленными на разных уровнях и сблокированными с

,приводом вертикальных винтов, которые связаны с ходовыми колесами несущей рамы трубопровода.

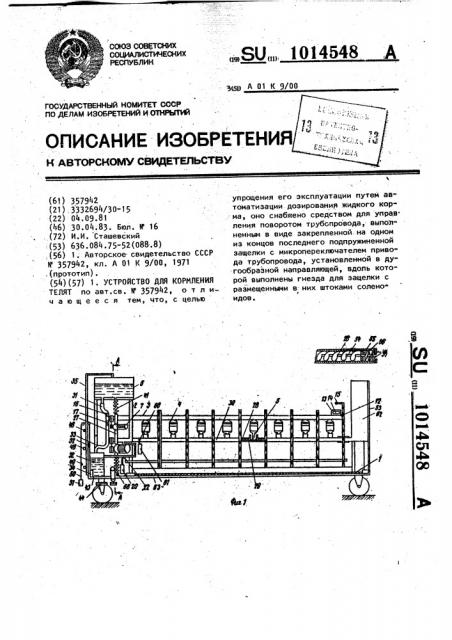

На фиг. схематично изображено устройство для кормления телят, общий вид; на фиг. 2 -. разрез А-А на фиг. 1; на фиг. 3 - поворотные. рамки для фиксации телят, вид сбоку; на фиг. 4 - то же, вид в плане; на фиг.5i 1$ средство для управления поворотом трубопровода, поперечный разрез; на фиг. 6 - механизм для автоматической установки трубопровода s горизонтальное положение, общий вид.

Устройство для кормления телят включает несущую раму 1, на которой при помощи стоек 2 шарнирно установлен в горизонтальном положении трубопровод 3, соединенный с мерными ем-. костями 4., содержащими. соски 5. Один конец- трубопровода 3 соединен с ба-. ком 6 и с электроприводом 7. На трубопроводе 3 жестко закреплена подпружиненная защелка 8, установленная в . дугообразных направляющих 9, вдоль которой выполнены гнезда 10, соответ . ствующие разной норме кормления. В гнездах 10 установлены штоки солено-. идов .11. Другой конец трубопровода 3 установлен на шарнире 12 и на его З верхнем конце имеется поплавковая ка= мера 13, поплавок 14 которой контак"тирует с микропереключателем 5, в электрическую цепь которого подключены соленоидные наливной кран 16 и сливной кран 17 и реле 18. Последнее соединено электрической цепью 19 с соленоидами 20 и 21, которые перемеща ют рычаг 22. При этом рычаг 22 своими изогнутыми крючками 23 соединен с кон-4$ цами телескопических поворотных ра" мок 24. Рамки 24 шарнирно установлены на осях 25 и: своими концами взаимодей. ствуют с упорами 26.

Трубопровод 3 и направляющие 9 ус50 тановлены на блоке 27 и на нем же смонтирован кормораздаточный шнек 28 с защитными стаканами 29 которые закрывают соски 5 и н<естко скреплены с. кожухом 30, имеющим- вырез по всей длине. Трубопровод 3 соединен с ба" ком 6 при помощи гибкого патрубка 31, на котором установлен кран 16. ТрубоНесущая рама l установлена на плат форме электрокары 43, ходовые колеса которой снабжены вертикальными

:винтами 44. Винты 44 соединены с электроприводом 45 при помощи редук .тора 46 и конической передачи 47.

Вращение электропривода в одну или другую сторону осуществляется при помощи трех микропереключателей 48, которые установлены на разных уровнях и контактируют с зацепом 49, установленным на гибкой тяге 50, которая соединяет противовес 51 и поплавок 52. Последний установлен в трубопроводе 53, который заполнен жидкостью и состоит из двух верти" кальных сообщающихся между собой сосудов. .На валу кормораздаточного шнека 28 закреплены шайба 55 и пружина 56.

На торцовой стороне кожуха 3fl.установлен микропереключатель 57, который -соединен с электрической цепью, питающей электропривод 58 шнека 28. Одна сторона кожуха 30 соединена с неподвижной опорой 59 при помо щи пружины 60; другая его сторона соединена с соленоидом 61. Кожух 30 соединен с бункером 62 для корма. Кнопка 63 управления подачей жидкого корма размещена на пульте 64 управлениэ.

В защелке 8 смонтирован микропереключатель 65. Под блоком 27 установлен микропереключатель 66;

Устройство работает следующим образом.

Устройство перемещается в загон для кормления. При этом, если правая сторона несущей рамы устанавливается.

-ниже, левой, жидкость с одного конца трубопровода 53 перемещается в другой, заполняя один из сообщающихся со- судов, в котором всплывает поплавок 52. и одновременно опускается противоэтом полок<ении.

5 101 45 вес 51. Зацеп 49 контактирует с одним из микропереключателей 48, который замыкает электрическую цепь, питающую электропривод 45. Последний, вращая винты 44, перемещает левую сторону несущей рамы 1 устройства вверх.

При взаимодействии зацепа 49 с микропереключателем 48, который соответствует нулевой отметке и горизонтальному положению трубопровода 3, размы- 1о кается электрическая цепь, питающая электропривод 45. Если левая сторона несущей рамы оказывается выше правой, то поплавок 52 опускается, противовес 51 поднимается, зацеп контактиру- 1 ет с микропереключателем 48, который такк<е замыкает электрическую цепь электропривода 45. При этом последний вращает винты 44 в противоположную сторону и перемещает левую сторону несущей рамы вниз. При взаимодействии зацепа 49 с микропереключателем 48, который соответствует нулевой отмет-, ке, размыкается электрическа цепь, питающая электропривод 45. При этом трубопровод 3 устанавливается в горизонтальное положение.

После этого замыкается электричес. кая цепь электропривода 58 и при помощи шнека 28 концентрированные корма из бункера 62 перемещаются до кон ца кожуха 30 и давят на шайбу 55, сжимая пружину 56. При полностью заполненном кормом кожухе 30 шайба 55, взаимодействуя с микропереключателем 57, размыкает электрическую цепь, И питающую электропривод 58.

Бак 6 заполняется жидким кормом, например молоком. Затем замыкается электрическая цепь, питающая наливной кран 16. При включении кнопки 63 4<< жидкий корм из бака 6 по гибкому патрубку 31 заполняет трубопровод 3 и мерные емкости 4. При этом воздух, находящийся в трубопроводе 3 и мерных емкостях 4, выходит из поплав- <ю ковой камеры 13. Как только жидкий корм заполняет мерные емкости и тру. бопровод, поплавок 14 перемещается вверх и давит на микропереключатель, В результате его срабатывания замыкается электрическая цепь, питающая сливной кран 17, электропривод 7, соленоид 11 и соленоидную .защелку 42 и размыкается электрическая цепь наливного крана 16. При этом последний закрывается и открывается сливной кран 17, электропривод 7 обеспечивает вращение трубопровода 3 вокруг . продольной оси, соленоид 11 перемеща-

48 6 ет свой шток и освобождает гнездо 10, соответствующее заданной норме кормления. Как только защелка 8 перемещается в гнездо 10, прук<ина в защелке 8 расслабляется, при этом при помощи микропереключателя 65 размыкается электрическая цепь, питающая электропривод 7. В результате трубопровод 3 с мерными емкостями 4 поворачиваетсЬ на заданный угол. После этого микропереключатель 15 замыкает электрическую цепь, питающую соленоидную защелку 42, которая обеспечивает рас-, фиксацию блока 27. Последний от собственного веса, веса трубопровода 3 и мерных емкостей 4, заполненных жидким кормом, перемещается вниз, ск<имая пружину 41, и нажимает на микропереключатель 66. Размыкается электрическая цепь, питающая защелку 42, которая затем фиксирует блок 27 в

Избыток жидкого корма из трубопровода 3 сливается в бак 32. Как только уровень жидкого корма в баке 32 поднимается до установленного уровня, зацеп 39 контактирует с микропереключателем 40, замыкающим элект рическую цепь насоса 34, который подает жидкий корм обратно в бак 6.

При достижении жидким кормом дна бака 32 зацеп 39 перемещается вверх и контактирует с микропереключателем 40, размыкающим электрическую цепь, питающую насос 34.

Через определенный отрезок времени, соответствующий групповому дозированию, реле 18 замыкает электрическую цепь, питающую соленоид 20, который своим штоком перемещает рычаг 22, а его изогнутые крючки 23 при этом перемсщают концы рамок 24 вниз.

Другая сторона рамок 24 через ось 25 перемещается вверх. После того, как телята заходят в станки, реле 18 размыкает электрическую цепь, питающую соленоид 20, и он своим штоком перемещает рычаг 22 в исходное положение. Опущенные рамки 24 удерживают телят на одном месте и они через соски 5 из мерных емкостей пьют жидкий корм. После кормления производится выдержка телят с целью приучения корм. пления Концентрированными кормами и борьбы с инстинктом сосания. При этом носовое зеркало у телят подсыхает и они поедают концентрированные корма.

После кормления телят жидким кормом реле 18 замыкает электрическую

7 10 цеп4, питающую соленоид 61, электро- привод 7, соленоид ll и соленоид 21.

При этом соленоид 61 перемещает кожух 30 вырезом вниз, а концентрированный корм высыпается в установленную под ним кормушку. Затем реле 18 .размыкает электрическую цепь, питающую соленоид 61. Под действием пружины кок<ух 30 перемещается в исходное положение, это позволяет использовать потери жидкого корма для смеси с концентрированными кормами для кормления телят. Трубопровод 3 начинает вращаться вокруг своей оси, а шток соленоида 11 освобождает гнездо 10. Как только защелка 8 перемещается в гнездо 10, пружина в защелке расслабляется, срабатывает микропереключатель 65, размыкая электрическую цепь, питающую электропривод 7, и замыкая электрическую цепь, питающую защелку 42. В результате трубопровод 3 и мерные емкости 4 располагаются в соютветствующем положении, задающем норму кормления. При этом защелка 42 обеспечивает расфиксирование блока 27. От собственного веса последнего, веса трубопровода 3 и мерных емкостей 4, заполненных жидким кормом, блок 27 перемещается вниз и нажимает на микропереключа- тель 66, который замыкает электрическую цепь, питаацую защелку 42, которая снова фиксирует блок 27 в нужном положении. Избыток жидкого корма из трубопровода 3 сливается в бак 32.

Как только уровень жидкого корма в баке 32 поднимается до заданно1.о, зацеп 39 контактирует с микропереключателем 40, который замыкает электричес кую цепь насоса 34, Последний переме14548 . 8 щает жидкий корм в бак 6. Соленоид 21 перемещает рычаг 22, который своими . изогнутыми крючками 23 нажимает на концы рамок 24, и они перемещаются вверх.

Телята второй группы заходят в станки и через заданное время реле 18 размыкает электрическую цепь. Телята фиксируются. Пока. вторая группа

1ф телят пьет жидкий корм, первая групра находится на выдержке в зафиксированном положении. После кормления второй группы телят реле 18 замыкает электрическую цепь, питающую соленом иды. 61 и .20. При этом соленоид 61 перемещает кожух 30 вырезом вниз, концентрированный корм высыпается в кормушку. Затем реле 18 размыкает электрическую цепь, питающую солено о ид 61, и под действием. пружины 60 . кожух 30 перемещается в исходное положение. После этого реле 18 вновь замыкает и размыкает соленоид 21; рамки 24 перемещаются вверх и группа телят выходит из стойла °

Промывка и дезинфекция аппарату- . ры устройства осуществляется следующим образом.

В верхнюю часть бака 6 вставляется гибкий шланг, соединенный с водопроводной системой, затем замыкается электрическая цейь крана 16. Вода под давлением из бака 6 перемещается по патрубку 31, заполняя.трубопровод 3 и мерные емкости 4. При этом вода вытесняется через соски 5, перемещается по кожуху 30 и далее поступает в бак 32. По мере наполнения последнего вода подается в бак 6 описанным. способом.

1014548 иг.

1 034548

1014548

Корректорй. Демчук

Подписное

М

ЧЮ

Составитель А. Нефедов

Редактор Н, Кешеля Техред T.Ôàíòà

Заказ. 3052/4 Тираж 721

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Иосква Ж-35 Раушская наб. д. 4/5 филиал ППП "Патент", г. ужгород, ул. Проектная,
