Кулачковый патрон прокатного стана
Иллюстрации
Реферат
КУЛАЧКОШЙ ПАТРОН ПРОКАТНОГО СТАНА, содержащий с герметичной камфой, расположенный в ней поршень, соединенный с ним полый шпиндель, имеющий на внутренней поверхности пазы с направляющими скосами, и установленные в них кулачки с наружными наклонными плоскостями , отличающийся тем, что, с целью повьЕления. точности и надежности цен.трирования заготовки, кулачки снабжены штырями, связывающими их с возможностью радиального относительного перемещения, диаметрально расположенными наружными штифтами , под которые в стенке шпинделя, выполнены сквозные продольные прорези , и пружиной перем€ф)ения, охватывающей шпиндель по одну .сторону от штифтов, по другую сторону от которых размещен охватывающий шпиндель упор, которым снабжен корпус. S (Л С О) о :с
(3% (И) СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСИИХ
РЕСПУБЛИН
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3264311/22-02 (22).02.02.81 (46) 30 ° 04 .83. Бюл . 9 16 (72) С.В. Лысяков (53) 621.771 ° 06 ° 002.52(088.8 ) (56) 1.Авторское свидетельство СССР
В 485808, кл. В 21 Н 9/00, 19 75.
2. Патент Франции У 2270019, . кл. В 21 Б 21/00, 1975.
3. Авторское свидетельство СССР
В 201295, кл. В 21 В 21/06, 1966. (54 1 (57) КУЛАЧКОВЫЙ ПАТРОН ПРОКАТНОГО СТАНА, содержащий корпус с герметичной камерой, расположенный в ней поршень, соединенный с ннм полый шпиндель, имеющий на внутренней
3(6П B 21 В 21/04; В 21 В 39/02 поверхности пазы с направляющими скосамн, и установленные в них кулачки с наружными наклонными плоскос-. тямн, отличающийся тем, что, с целью повышения, точности и надежности центрирования заготовки, кулачки снабжены штырями связывающими их с возможностью радиального относительного перемещения, диамет. рально расположенными наружными штиф- тами, под которые в стенке шпинделя. выполнены сквозные продольные прорези, и пружиной перемещения, охватывающей шпиндель по одну сторону от штифтов, по другую сторону от кото« рых размещен охватывающий шпиндель упор, которым снабжен корпус. е
1014603
Изобретение относится к прокатному производству и может быть использовано для подачи заготовок к прокатным станам.
Известен механизм подачи заготовки B прокатную клеть, имеющий кор- 5 пус, подвижную каретку, шарнирно установленные на каретке зажимы, приводимые в движение от профильных кулачков, кинематически связанных с приводом рабочих валков (1).
Недостатками указанного механизма являются сложность конструкции и трудность перенастройки на различные типоразмеры заготовок.
Известное устройство для зажима и перемещения проката, содержащее корпус, его привод осевого перемещения, шпиндель с наклонными направляющими, эажимные кулачки, подпружиненные относительно шпинделя (2 1.
Данное устройство сложно в выполнении и в работе, так как в исходном положении, когда заготовка еще не подана, кулачки закрыты и нужно преодолевать сопротивление пружин для их разведения. 75
Наиболее близким по технической сущности к предлагаемому является кулачковый патрон прокатного стана, содержащий корпус с двумя герметичными камерами, расположенные в них 30 поршни, соединенный через траверсу с ними полый шпиндель, имеющий на внутренней поверхности пазы с направляющими скосами, и установленные в ньх кулачки с наружными наклонными плоскостями (3).
Недостатком известного патрона является необходимость в. специальном ! механизме передвижения, а также недостаточные надежность и точность центрирования заготовки.
Цель изобретения — повышение точности и надежности центрирования заготовки.
Поставленная цель достигается тем, что в кулачковом патроне прокатного 45 стана, содержащем корпус с герметичной камерой, расположенный в ней поршень,,соединенный с ним полый шпиндель, имеющий на внутренней поверхности пазы с направляющими скосами, Я) и установленные в них кулачки, последние снабжены штырями, связывающими их с возможностью радиального относительного перемещения, наружными штифтамн, диаметрально расположенными, 55 под которые в стенке шпинделя выполнены сквозные продольные прорези, и пружиной перемещения, охватывающей шпиндель по одну сторону от штифтов, 1 по другую сторону от котоРых Размещен охватывающий упор, которым снабжен корпус.
Такой патрон обеспечивает точное центрирование заготовки без смещения иэ-эа, связи кулачков между собой и разведение упором кулачков, компактен и надежен и работе °

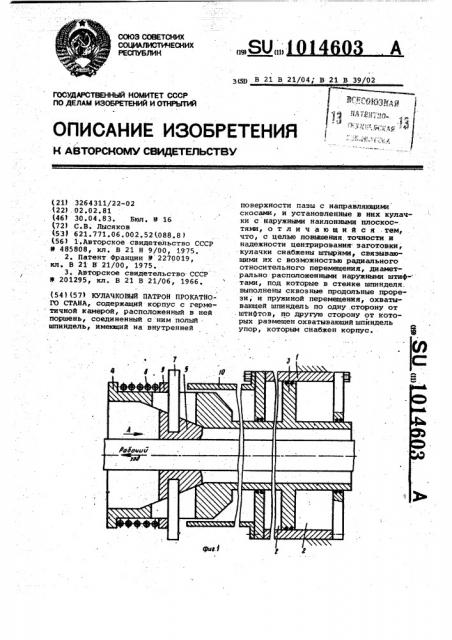

На фиг. 1 изображен патрон, продольный разрез; на фиг. 2 - вид A на фиг.1.
Патрон содержит кбрпус 1 с герметичной камерой 2, расположенный в ней поршень 3, соединенный с ним полый шпиндель 4, имеющий на внутренней поверхности пазы с направляющими, скосами, кулачки 5, соединенные между собой штырями б и имеющие наружные штифты 7, диаметрально расположенные в прорезях стенки. шпинделя, пружину 8 перемещения кулачков., кольцо 9 и упор 10, прикрепленный к корпусу., Устройство работает следующим образом.
8 исходном состоянии шпиндель 4 находится в крайнем правом положении, при этом кулачки 5 максимально раскрыты, так как они взаимодействуют через штифты 7 с упором,10, следовательно, при подаче заготовки в патрон не требуется практически никаких усилий.
После подачи заготовки в патрон шпиндель 4 под действием давления в правой полосты камеры 2 (в левой полости. в это .время давления нет) совершает рабочий ход (его направление показано стрелкой иа. фиг. 1), при этом кулачки под действием пружины 6 перемещения сходятся, зажимают и центрируют заготовку, последняя при этом подаеэоя в валки прокатной клети (не показаны) и захватывается ими. После захвата заготовки валками она автоматически выдергивается . из кулачков 5, так как скорость движения шпинделя выбрана меньшей, чем окружаищая скорость валков.Воз» вратный ход шпинделя совершается сразу же после захвата заготовки валками. При этом давление подается уже в левую полоств камеры, а правая соединяется со сливом (если,рабочее вещество -.жидкость) или с ат- . мосферой (если рабочее веществовоэдух). Устройство возвращается в исходное состояние. Следует отметить, что благодаря связи кулачков через штыри 6 обеспечивается синхронность их движения при зажиме заготовки и тем саьым точное ее центрирование.
Использование предлагаемого кулачкового патрона из-за совмещения подачи заготовки в клеть и зажима заготовки позволяет увеличить производительность по сравнению с прототипом в 1,5-2 раза, а:из-за. связи кулачков между собой надежно центрировать заготовку,. задаваемую в стан.
1014603 фиат
Составитель Л. Матурина
Техред C.èèãóíîâà КорРектоР A.Èëüèí
Редактор Л. Филь
Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4
Заказ 3077/7 Тираж 816 Подписное. ВНИИПИ Государственного комитета СССР по.делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
