Устройство для снятия распределительной шестерни двигателя грузовых автомобилей

Устройство для снятия распределительной шестерни двигателя грузовых автомобилей

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СНЯТИЯ РАСПРЕДЕЛИТЕЛЬНОЙ ШЕСТЕРНИ ДВИГАТЕЛЯ ГРУЗОВЫХ АВТОМОБИЛЕЙ ПО авт.св. № 449836, о т л и ч а. ю щ е вся тем,что, с целью расширения технологических возможностей за счет обеспечения захвата шестерен с числом отверстий, кратные двум или трем, снабжено установленной на корпусе с.возможностью поворота вокруг его оси втулкой с торцовым упором, на которой жестко закреплен один из кронрггейнов с откидньюл распорньм захватом , расположенными на корпусе под углом 120 по отношению к другому крошчтейну дополнительнмми кронппгейном и связанные с ним откидньм распорньм захватом, а корпус выполнен с продольньм пазом, в котором установлен торцовый упор втулки.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

PECllYSllHH

09) (И) ЯЯ) В 25 В. 27/02

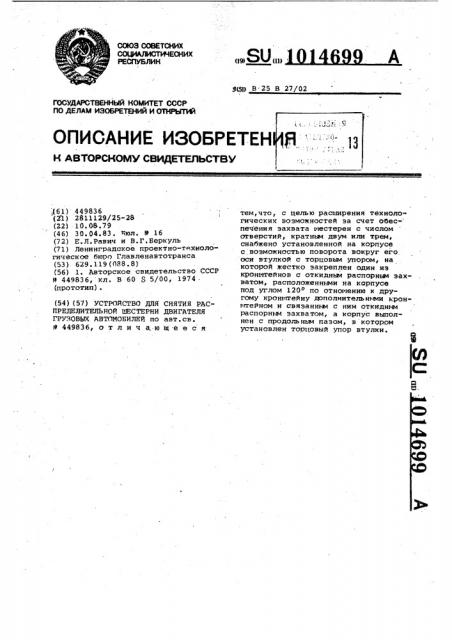

ОПИСАНИЕ ИЗОБРЕТЕН

К АВТОРСКОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И 0THPblTN4,(61) 449836 (11 ) 2811129/25-28 (22) 10. 08. 79 (46) 30. 04.83. нюл. 9 16 (72) E.Ë. Равич и В. Г. Беркуль (71) Ленинградское проектно-технологическое бюро Главленавтотранса (53) 629.119 (088.8) (56) 1. Авторское свидетельство СССР

)) 449836, кл. В 60 3 5/00, 1974 (прототип) . (54 } (57) УСТРОЙСТВО ДЛЯ СНЯТИЯ РАСПРЕДЕЛИТЕЛЬНОЙ LECTEPHH ДВИГАТЕЛЯ

ГРУЗОВЫХ АВТОМОБИЛЕЙ по авт.св.

Ó 449836, отличающееся тем,что, с целью расширения технологических воэможностей за счет обес- печения захвата шестерен с числом отверстий, кратник двум или трем, снабжено установленной на корпусе с воэможностью поворота вокруг ei o оси втулкой с торцовым упором, на которой жестко закреплен один из кронштейнов с откидньм распорньзи захватом, расположенными на корпусе под углом 120 по отношению к другому кронштейну дополнительними кронштейном и связаннич с ним откидньм распорньм захватом, а корпус выполнен с продольным пазом, в котором установлен торцовый упор втулки.

1014б99

Изобретение относится к маииностроению и ремонтному оборудованию.

?Io основному авт.св, 9 449836 известно устройство для снятия распределительной шестерни двигателя грузовых автомобилей, содержащее корпус с откидными распорными кронш тейнами, снабженными зацепами, и ходовой винт

Недостатком укаэанного Устройства является ограниченная воэможность при съеме только определенного типа деталей с двумя отверстиями.

Кель изобретения — раширение технологических воэможностей устройства за счет обеспечения захвата шестерен с числом отверстий, кратняч двум или трем.

Указанная цель достигается тем, что устройстно для снятия распределительной шестерни двигателя грузовик автомобилей, содержащее ксфпус с откидными распорньми кронштейнами, снабженными зацепами, и ходовой винт, снабжено установленной на корпусе с нозможностью поворота вокруг его оси втулкой с торцовым упором, на которой жестко закреплен один из кронштейнов с откидньм распорным захватом, расположенньвпи на корпусе под углом 120 по отношенйю к другому кронштейну .дополнительными кронштейном и связанным с ним откидньм распорным захватом, а корпус выполнен с продольньи пазом, в котором устанонлен торцовый упор втулки. йа фиг.1 изображено устройство, общий вид1 на фиг.2 — то же (со снимаемой деталью), продольный разрез; на фит .3 — разрез A-A на фиг .2g на фиг.4 — корпус устройства с кронштейнами; на фиг.5 — втулка с упором и дополнительным кронштейном.

Съемник содержит корпус 1 с кронштейнами 2, на которых шарнирно

1" закреплены откидные распорные захваты 3. Через корпус 1 проходит ходовой винт 4 с рукояткой.;,5, на который навернута реэьбовая втулка б с упорной гайкой 7 с конической головкой.

15 В корпусе 1 выполнен продольный паз 8 °

Устройство имеет втулку 9 с торцовьм упором 10, кронштейном 11 и откидньм распорннм захватом 12.

Устройство работает следующим я образом, В зависимости от расположения отверстий на шестерне 13 в них устанавлинают откидные распорные эахнаты 3 и 12, нращением упорной гайки

25 7 фиксируют их, при этом ходоной винт 4 упирается в торец вала, с которого снимается шестерня 13, и, нращая рукоятку 5, производят съем.

Введение дополнительного захнатй . расширяет воэможности устройства, и обеспечивают его универсальность, одним съемником возможно снимать шестерни как с диаметрально расположенными отверстиями, так и с отверстиями, расположенными под углом

35 1200

1014699

1014699

101 4б99

1014699
