Устройство для формования трубчатых изделий из бетонной смеси обкаткой

Устройство для формования трубчатых изделий из бетонной смеси обкаткой

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ТРУБЧАТЫХ ИЗДЕЛИЙ ИЗ БЕТОННОЙ СМЕСИ ОБКАТКОЙ, содержащее размещенный в полости формы и установленный на основании посредством подвижных и неподвижных опор приводной укатывающий вал с беговыми дорожками, контактирукщими с торцами формы, личaющeecя тем, что, с целью повыоюния надежности и удобства эксплуатации, оно снабжено смонтиро ванными на основании отклоняющими роликами, а форма - закрепленными на ее внешней поверхности ребордами, контактирукщими с отклоняющими роликами , причем плоскость, в которой расположены оси вргицения формы и укатывающего вала, наклонена под угi лом 5-30 к вертикальной плоскости. 2. Устройство по п. 1,.о т л ичающееся .тем, что отклоняющие ролики выполнены горизонтально-подвижными . ij

„„SU„„1014722

COOS СОВЕТСНИХ

СОИЮЛ Ю

РЕСПжЛИН

359В 28 В 21 34. В 28.В 21 80

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1 !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н двтоескомм свидетельств (21) 3397452/29-33 (22). 04.12.81 (46) 30.04.83. Бюл. Р 16 (72) А.А. Чече, Д.Н. Кушнир, Е. И. Лутошкин, А.В. Матвеев-и А.Т. Радченко (71) Конструкторско-технологическое бюро. с опытнык производством при

Институте строительства и архитектуры Госстроя Белорусской ССР (53) 666.97.033.17(088.8) (56) 1. Авторское свидетельство СССР .й 591326, кл. В 28 В 21/34, 1978.

2. Производство большеразмерных железобетонных напорных и безнапорных труб. Обзор. М., Всесоюзный научно-исследовательский институт научно-технической информации и эконо;мики промышленности строительных ма-

:териалов, 1976, с.46, рис. 21. (54)(57) 1. УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ТРУБЧАТЫХ ИЗДЕЛИЙ ИЗ БЕТОННОЙ

СМЕСИ ОБКАТКОЙ, содержащее размещенный в полости формы и установленный на основании посредством подвижных и неподвижных опор приводной укатывакщий вал с беговыми дорожками, контактируккцими с торцами формы,, о*тл и ч а ю щ е е с я тем, что, с целью повькаения надежности и удобства эксплуатации, оно снабжено смонтиро" ванными на основании отклоняющими роликами, а форма - закрепленными на ее внешней поверхности ребордами, контактирукицими с отклоняющими роликами, причем плоскость, в которой расположены оси вращения формы и укатывающего вала, наклонена под углом 5-30 .ê вертикальной плоскости. g

2. Устройство по п. l,.о т л ич а ю щ е е с я.тем, что отклоняккцие ролики выполнены горизонтально-подвижными.

Изобретение относится K устройстВам для формования трубчатых изделий из бетонных смесей.

Известно устройство для формования труб из бетонных смесей обкаткой, содержащее формующий вал с беговыми дорожками, смонтированный в подвижной и неподвижной опорах, форму, установленную на беговых дорожках формующего вала, размещенного в ее по- лости, и питатель flj. — 1О

Наиболее близким к предлагаемому является устройство для формования трубчатых иэделий иэ бетонной смеси обкаткой, содержащее размещенный в полости формы и установленный на под- 1; вижных и неподвижных опорах приводной. укатывающий вал с беговыми дорожками, контактирующими с торцами формы t 2 j.

Недостатки указанных устройств состоят в сложности эксплуатации и ненадежности.

Цель изобретения - повышение надежности и удобства эксплуатации.

Указанная цель достигается тем, что устройство для формования трубча25 тых иэделий иэ бетонной смеси обкаткой, содержащее размещенный в полости формы и установленный на основании посредством подвижных и неподвиж ных опор приводной укатывающий вал с беговыми дорожками, контактирующими с торцами формы, снабжено смонтированными на основании отклоняющими роликами, а форма - закрепленными на ее внешней поверхности ребордами, 35 контактирующими с отклоняющими роликами, причем плоскость, в которой расположены оси вращения формы и укатывающего вала, наклонена под углом

5-30б к вертикальной плоскости.

При этом отклоняющие ролики выполнены горизонтально-подвижными.

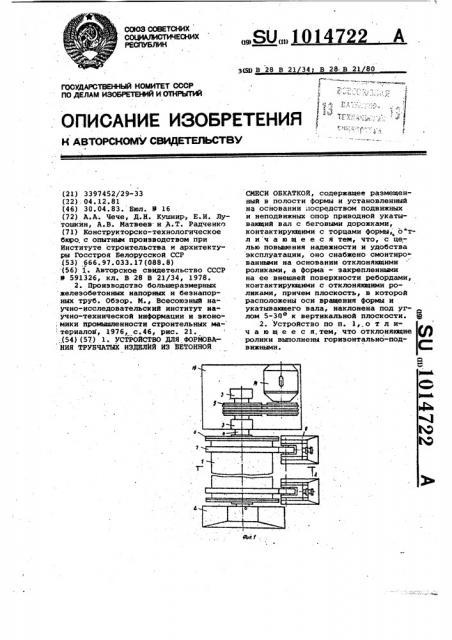

На фиг. 1 изображено устройство, .общий вид; на фиг. 2 - разрез A-A на фиг. 1.

1.

Устройство включает форму 1, подвижную 2 и неподвижные 3 опоры приводного укатывающего вала 4 с беговыми дорожками, шкив приводного ва ла 5, торцы формы 6, реборды 7, корпус 8 отклоняющего ролика, отклоняющий ролик 9, ось бО отклоняющего ролика, винт регулнровочный 11, формуемое иэделие 12, станину 13 двигатель 14.

Бетоноукладчик с бункером и питателем с целью упрощения чертежа не показаны.

Устройство работает -следующим образом.

Форма 1 надвигается на формующий вал 4, поддерживаемый неподвижными опорами 3, подвижная опора 2 соединяется валом 4, после чего форма 1 устанавливается торцами 6 на формующий вал 4. Включается двигатель 14, в результате чего приходят во вращательное движение формующий вал 4. и форма 1. Питатель бетоноукладчика вводят во вращающуюся форму и подают внутрь ее бетонную смесь, которая эа счет центробежных сил распределяется равномерно по внутренней поверхности формы, а затем укатывается формующим валом. При этом форма 1 поддерживается одновременно формующим валом

4 и отклоняющими роликами 9, вращающимися около осей 10. Положение отклоняющих роликов 9 устанавливается с помощью регулировочных винтов 11, смонтированных на корпусах 8, преимущественно до начала формования и может быть уточнено в процессе работы устройства.

После окончания формования изделия 12 вращение формы 1 прекращается и последняя приподнимается с помощью, например, мостового крана, опора 2 отводится, формующий вал 4 зависает консольно и форма 1 с иэделием 12 выводится за пределы установки.

Количество отклоняющих роликов и соответственно реборд на форме принимают не менее двух. Угол отклонения формы от вертикали при формовании . труб диаметром порядка 2 м и более достаточно принять порядка 5, диаметром 600 мм .и менее — до 30 „ а в отдельных случаях и более.

Использование предлагаемого устройства позволит упростить конструкцию оборудования и повысить его технологичность.
