Строительный раствор

Строительный раствор

Иллюстрации

Показать все

Реферат



СТРОИТЕЛЬНЫЙ РАСТВОР, преимущественно для устройства полов. включгиощий портландцемент, песок, фуриловый спирт, полуводный гипс, соль минеральной кислоты и веду, отличающийся тем, что, с целью придания ему бактерицид({ых свойств в растворе сброженного сахара, он содержит в качестве соли минеральной кислоты азотнокислый аммоний при следующем соотношении компонентов , мае.%: 21,76-21,95 Портландцемент 65,79-65,93 Песок 2,18-2,20 Фуриловый спирт Полуводный гипс 0,44-0,55 Азотнокислый амi 0,66-0,78 моний Остальное Вода

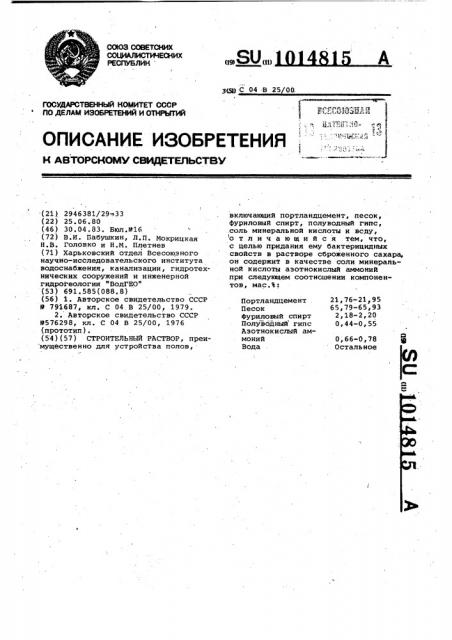

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) ЗАД:С 04 .В 25 00.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ;

21,76-21р95

65,79-65,93

2,18-2,20

0,44-0,55

Портландцемент

Песок

Фуриловый спирт

ПолуводныК гипс

Азотнокислый аммоний

Вода

0,66-0,78 Pg

Остальное

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н АВ ГОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2946381/29«33 (22) 25.06.80 (46) 30.04.83. Бюл.916 (72) В.И. Бабушкин, Л.П. Мокрицкая

Н.В. Головко и Н.М. Плетнев (71) Харьковский отдел Всесоюзного научно-исследовательского института водоснабжения, канализации, гидротехнических сооружений и инженерной гидрогеологии "ВодГЕО" (53) 691.585(088.8) (56) 1-. Авторское свидетельство СССР

9 791687, кл. С 04.В 25/00, 1979.

2. Авторское свидетельство СССР

9576298, кл. С 04 В 25/00, 1976 (прототип). (54)(57) СТРОИТЕЛЬНЫЙ РАСТВОР, преи"мущественно для устройства полов, включающий портландцемент, песок, фуриловый спирт, полуводный гипс, .соль минеральной кислоты и всду, отличающийся тем, что, с целью придания ему бактерицидных свойств в растворе сброженного сахара, он содержит в качестве соли минеральной кислоты азотнокислый аммоний при следующем соотношении компонентов, мас.Ъ:

1014815

27,2-28,84

21,76

65,79

:,21, 95

21,90

65,89

21,89

65 67

Портландцемент

М-300

65,93

Песок

Изобретение относится к строительным материалам, а именно к строительным растворам, применяемым для устрой ства полов в виде покрытий по бетон". ной поверхности, предназначенных для защиты бетона от действия агрес- сивных сред.

Известен строительный раствор g1g включающий, мас.В:

Портландцемент

Тонкомолотый минеральный наполнитель 6,7-7,2

Кварцевый песок 50,6-53,73

Дивинилстирольный латекс 1,36-1,44

Стабилизатор О, 09-0,15.

Маши н нсе не фтя ное масло. 0,02-0,04

Вода Остальное

Наиболее близким к предлагаемому 20 по технической сущности и достигаемому результату является строительный раствор, включающий, мас.Ъ:

Портландцемент 27 76-22,02

П есок 65,29-66,05

Фуриловый спирт 2,18-2,20

Солянокислый анилин 0,26-0,33

Полуводный гипс 0,22-0,65

Сернокислый алюми- 30 ний 0,44-1,09

Вода Остальное

Такой раствор предназначен для нанесения по бетонной поверхности защитных покрытий, которые являются кор- 35 роэионностойкими при действии агрессивных сред, содержащих минеральные масла и нефтепродукты (2).

Однако известный раствор характеризуется недостаточной бактерицидной 40 стойкостью в растворе сброженного сахара при устройстве полов на сахарных заводах, плодоовощных комбинатах и других предприятиях. Это обусловлено тем, что сахарные растворы, 45 сиропы, соки, попадая на пол в виде разливов при технологическом процессе, подвергаются .брожению, усиливающемуся наличием повышенных температур до 85 С. В результате брожения обрао эуются различные органические кислоты50 (уксусная, лимонная, молочная и др), спирты (этиловый, метиловый и др.), а также глицерин, эфиры, ацетон, Наиболее агрессивными по отношению к цементному раствору являются ор-. ганические кислоты, которые понижают величину рН сброженных сахарных раст. воров до 4,5-5,0 ед, что приводит к преждевременному выходу из строя бетонных полов.

Кроме того, наличке токсичного солянокислого анилина также ограничи. вает применение известного раствора на предприятиях пищевой промьиаленности, Цель изобретения - придание строительному раствору бактерицидных свойств в растворе сброженного сахара.

Поставленная цель достигается тем, что.строительный раствор, преимущественно для устройства полов, включающий портландцемент, песок, фуриловый спирт, гипс полуводный, соль минеральной кислоты и воду, содержит в качестве соли минеральной кислоты азотнокислый аммоний при следующем соотношении компонентов, мас.Ъ:

Портландцемент 21,76-21,95

Песок 65,79-65,93

Фуриловый спирт 2,18-2,20

Полуводный гипс 0,44-0,55

Азотнокислый аммоний 0,66-0,78

Вода Осталь ное

Введение в раствор азотнокислого аммония препятствует процессу брожения сахара, что предотвращает снижение рН пйщевых растворов и образование органических кислот, приводящих к коррозии и разрушению бетон« ных конструкций. При этом азотнокислый аммоний является ионным ускорителем твердения фурилового спирта и схватывания и твердения цемента.

Объемные деформации полимерцементного раствора регулируются за счет гипса, который в комплексе с азотнокислым аммонием обеспечивает безусадочность материала.

Для приготовления предлагаемого строительного раствора полуводный гипс перемешивают с цементом, а фуриловый спирт и азотнокислый аммоний вводят с водой затворения при

В/Ц =0,4.

Составы известного и предлагаемых растворов приведены в табл.1.

Таблица 1

1014815

Продолжение табл. 1

Содержание компонентов, мас.Ъ: в растворе компоненты известном предлагаемом г 3

Фуриловый спирт

2,19

2,18

2,20

0,55

0,44

0,44

0,52

О 75

Полуводный гипс

Азотнокислый аммоний

0,78

0,66

Солянокислый анилин

0,33.

Сернокислый алю:миний

0,55.

8,93

8,75.7,59

9,17

Вода представляющей собой вытяжку из ðàñòвора с последующим посевом на суслоагар и подсчетом выросших колоний.

Усредненные показатели серийных испытаний приведены в табл.2

Т а б л и ц а 2 дня велиа актерин< ти

Р в

Известный

111 103 105

108

108

Предлагаемый

16 15 14 13 15

14 16 12 14 14

11 13 12 16 14

3 ных растворов приведены в табл. 3.

Таблица 3

Прочность при сжатии в 15%-ном растворе сахара 195

Из вест" ный

196

200

220

206

215

210

230

190

190

170

178

200

169

195

210

0,1

Бактерицидное действие предлагаемого

-строительного раствора подтверждается данными испытаний. Исследование бак-, терицидности раствора проводят путем инкубации бродильной культуры в среде, Фиеико-механические показатели предлагаемого и известного строительПрочность при сжатии в ЗОЪ-ном растворе сахара ,Прочность при сжатии в сброженном 15%-ном растворе сахара

Прочность при сжатии в сброженном 30%-ном растворе сахара

Водонепроницаемость, атм

Величина расширения, мм/м

14,6

14,0

13,5

1014815

ПРОЖЦ1жение табл. 3,Сроки испытаний, сут зо ) !

Раствор

Показатели

90 180 300

Коэффициент стойкости в минеральном масле

1,0

1,0

1,0

1,0

Предла гаемый

185

201

223

190

188

221

200

190

200

198

180

180

190

195

195

I

0,12

Водонепроницаемость, атм

Величина расширения, мм/м

КоэФФициент стойкости в минеральном масле

1,0

1,0

1,0

Предлагаемый строительный раст- 3О вор по сравнению с известным имеет более широкую область применения, так как наряду с высокой прочностью водонепроницаемостью, и маслостойкостью обладает также бактерицидными

Составитель И. Бруяко

Редактор М. Рачкулинец Техред И.Гайду Корректор А. Тяско

Заказ 3121/17 Тираж 622 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП ".Патент", г. Ужгород, ул. Проектная, 4

Прочность нри сжатии в 15%« ном растворе сахара

Прочность при сжатии в ЗОЪном растворе сахара

Прочность при сжатии в сброженном 155-ном растворе сахара

Прочность при сжатии в сбро" женном 305-ном растворе сахара свойствами. Добавка, обеспечивающая раствору новое свойство, является дешевой, недефицитной и нетокснчной.

При этом за счет уменьшения числа компонентов упрощается технология изготовления раствора.
