Клеевая композиция для липких лент

Клеевая композиция для липких лент

Иллюстрации

Показать все

Реферат



КЛЕЕВАЯ КОМПОЗИЦИЯ . ДЛЯ .ЛИПКИХ ЛЕНТ, включающая пер .хлорвйнйловую смолу, канифоль, пластификатор , наполнитель и растворитель, огличаюшая.ся тем, что, с целью повышения адгезии при пониженной температуре, она дополнительно содержит сополимер Оутилметакрилата с метакриловой кислотой или с 1мидом м&такриловой кислоты, .хлорированный натуральный каучук и сложный полиэфир на основе алифатической дикарбоновой кислоты и многоатомного спирта при следующем соотношении компонентов Maci %: Перхлорвнни-. 12,5- - 20 ловая смола Хлорированный натуральный каучук 2,5 - 6,3 Канифоль 10 - 12,5 Пластификатор 19- 31,3 Наполнитель 1,- 2,S5 Сополимер бутил. иметакрилата с метакриловой кислотой или 0) с амидом мета-, криловой кнспо-1, с ты 2,55 - 5,0 Сложный полиэфир S на основе алифатической дикарбоновой кислоты и мно1 ,60 - 2,5 гоатомного спирта Растворитель Остальное 4 00 41 sj

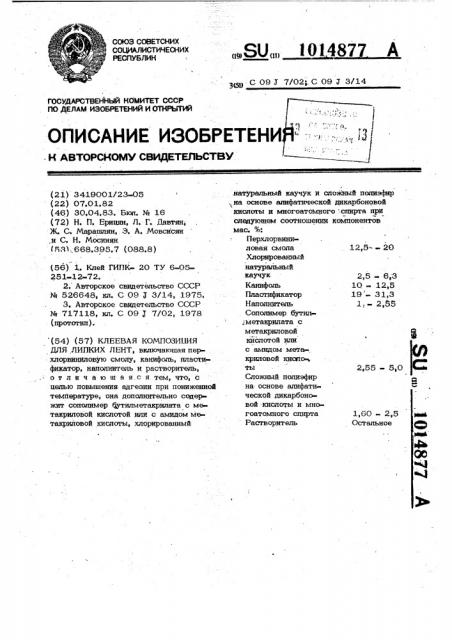

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИй с

H ABTOPCHOMV СВИДЕТЕЛЬСТВУ с

; сс

;с Ъ t .с Д

2,55» 5,0

ГОСУДАРСТВЕННЫЙ КСсМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (2 1) 341900 1/23-05 (22) 07.01.82 (46) 300483. Бюл. № 16 (72) Н. fl. Ерицян, Л. Г. Давтян, Ж. С. Марашлян,. Э. А..Мовсисян ,и С. Н. Хосинян с 531:.668.395.7 (088.8) (56) 2.. Клей ГИПК 20 ТУ 6-05251-12-72.

2. Авторское свидетельство СССР № 526648, кл. С 09 3 3/14, 1975.

3, Авторское свидетельство СССР

¹ 717118, кл. С 09 J 7/02, 1978 (прототип) . (54) (57) КЛЕЕВАЯ КОМПОЗИЦИЯ

ДЛЯ,ЛИПКИХ ЛЕНТ, включающая перхлорвиннловую смолу, канифоль, пластификатор, наполнитель и растворитель, о т л и ч а ю ш а я.с я тем, что, с целью повышения адгеаии при пониженной температуре, она допапнительно содер жит сопопимер Яутилметакрилата с ме такриловой кислотой или с амидом метакриловой кислоты, хлорированный

„„SU„„1 014877 А

И5р С 09 Х 7/02в С 09 J 3/ 14 натуральный каучук и сложный полиэфир .на основе алифатической дикарбоновой кислоты и многоатомного . спирта при следующем соотношении компонентов мас. Ъ

Перхлорвиниловая смола 12,5- - 26

Хпорированный натуральный каучук 2,5 6, 3

Канифоль 10 - 12,5

Пластификатор 19 - 3 1,3

Напопнитепь 1,- 2,88

Сополимер бутилметакрилата с метакриловой кйслотой или с амидом мета-, криловой киепс ты

Сложный полиэфир на основе алифатической дикарбоновой кислоты и мнсм гоатомного спирта 1,60 - 2,5

Растворитель Остальное

1014877

Поставленная цель достигается тем, что клеевая композиция для липких лент, включающая перхлорвиниловую смолу, канифоль, пластификатор, наполни-, тель и растворитепь, содержит сополимер . бутилметакрилата с амидом метакриповой кислоты, хлорированный каучук и сложный полиэфир H& основе. алифатической дикарбоновой кислоты и многоатомного спирта при следующем соотношении компонентов, мас %:

Перхлорвини4е ловая смола 12,5-20

Хлорированный натуральный каучук

Канифольь

Пластификатор

Наполнительь

2,5 6,3 55

10 - 12,5

19 - 31,3

1- 2,55

Изобретение относится к композициям на основе перхлорвиниловой смолы, ис польэуемым при изготовлении липких лент, предназначенных для временного крепления проводов при скрытой про водке к ее основанию из кирпича> mr» солита, штукатурки асбеста, бетона, жельзобетона при нормальных и яинусовых температурах.

Известен клей ГИПК-220 на основе перхлорвиниловой смолы, эфира канифо ли, эпоксидированного соевого масла и растворителей (1 j .

Однако клей .хладотекуч и обладает недостаточной адгезионной прочностью при пониженных температурах.

Известен клей, включающий перхлорвиниловую эпоксидную фенолформальцегидн ную смолы, полиуретановый каучук, стеа-. риновокислый кальций, сопашмер амида, метакриловой кислоты с бутилметакркпа« том, наполнитель и растворитель (2) ..

Оцнако клей не обеспечивает достаточной адгезии при пониженной температуре.

Наиболее близкой по технической сущности и получаемому результату к предлагаемой является клеевая композиция для липких лент> включающая вес. % перхлорвиниловую смолу 1-1, Зр пластификатор 2,0-2,5; наполнитель (сера) З0

1,5-2,2; канифоль 1-1,2 и раствор тель 0,1-0,2 31, Композиция имеет удовлетворительную адгезию к ПВХ; асфальту, бетону, кирпичу при нормальных температурах, З5 но при низких температурах адгезия сни-; жается до нуля.

Пель изобретения - повышение ад гезии при пониженной температуре.

Сополимер: бутилметакрилата с метакриловой

КИСЛОТОЙ ИЛИ С .

BlvGglOM метакриловой

КИСЛОТЫ 2>55 5 0

Сложный полиэфир на основе алифатической дикарбоновой кислоты и многоатомного спирта 1,60-2,5

Растворит ель Остальное

В композиции может использоваться канифоль или ее производные, например эфир Гарпиуса.

В качестве пластификатора применяют дибутилфталат, диоктилфталат, диоктилсебацинат. В качестве наполнителя применяют Окись цинка, магния, каолин, алебастр, гипс. В качестве растворителя: ацетон, этилацетат, метилэтилкетон, Сополимер бутилметакрилата с амидом метакриловой кислоты получают полиме» риэацией в растворе изопропилового спирта (ТУ 6-01 -370-69).

В качестве сложногo полиэфира применяtoT полиэфиры П-24(ГОСТ 5527-70) -продукт конценсации алифатической дакарбоно--,., вой кислоты с многоатомными спиртами, содержащий 5,2»8% гнцроксильных pyIUi, с кислотным числом 5,5-20; П 512 разветвленный полиэфйр с мол. вес. 900

1000, содержащий 4,8-5,8% гидроксиль ных групп на основе 1, 2-пропиленгликопя, глицерина и .адипиновой кислоты.

Композицию получают следующим образом..

Перхлорвиниловую смолу и хлорированный каучук с ппастификатором загру-. жают в клеемешалку с 7-образными л>м . пастями, после растворения добавляют измельченную канифоль или ее проиэводяые, затем вводят напопнитель, сополимер бутилметакрилата с метакриловой кислотой или ее амидом, попиэфир pacr воряюв в отдельной емкости в растворителе, затем вводят в клеемешалку, перемешивают до полной гомогениэации

30-60 мин. После получения однородной массы производят выгрузку. Иэ готовой клеевой композиции изготавливают липкую ленту на бумажной основе.

3 1014877 4

В табпице приведены составы и свой- ными примерами. Испытания проводят ства предлагаемой клеевой композиции .на материалах бетон - липкая лента в сравнении с прототипом и контроль;на бумажной оенове, Состав, мас %

Перхлорвиниловая смапа

17,5 12,5 12,5 20,0 12,5 17

Хлорированный натуральный каучук

2,5 6,3 5,0

6,3

6,3

l7,5 12,5 12,5

12,5 6,0

6,0

10,0

19,0

35,0 31,3 31,3

31;3 20,0

Диоктилсебацинат

l0,0

2,35 2,35

2,55 0,8

Окись цинка

1,2

Окись магния

0,2» 0,2

Каолин

27,0 . Ф

Сера

2,55 5,0

3,4

Сополимер бутилметакрилата с матакриловой кислотой (смола БМК-5) . 2,55

2,5 1,0 1,6

Пифр П 242,35

П-512

Метилэтилкетон

Ацетон

3 32;5 32,5 19,6 30,0 30,0

Свойства

Прочность на сдвиг МПа через 2-5 с при 1= 20+ 2 С при =- 15 С

Канифопь

Эфир Гарпиуса

Диоктилфталат

Дибутилфталат

Сополимер бутилметакрилата с амидом метакриловой киспоты

0,012 0,020 0,021 0,0250 0,0300 0,0250

0,008 0,085 0,084 0,06 0,070 0,060

1014877.

Продолжение таблицы

Прим ер

Клеевая композиция н ее свойства

1 2

3 4 прототип) (предлагаемый) контрольные

0)10 Ою3. Оу31 Ое48 Ое5 0>46

0,05 0,32 0,35 0,6 0,66 0,58 при 4= 15+ 2 С

2 В течение 24 ч

2 сползание не наблюц елось

О

2

Как следует нз таблицы, прецлагаемый клей характеризуется повы иенной ацге зией прн пониженных температурах, имеет пониженную хлацотекучесть.

Составитель Г. Мишензникова

Техред М.Тенер

Корректор М. немчик

Редактор E. Лушникова

Поцписное

Заказ 3130/20 Тираж 639

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д, 4/5

Филиал ППП "Патент, r. Ужгород. ул. Проектная, 4

Прочность на отслаивание, кН/м, через 2-5 с при+ 20 й2С

Хладотекучесть под нагрузкой 0,050 кг/см ч при = 20 и 2 С при+= 15 «+ +2оС

Ф

Клеевую композицию для липкой ленты можно использовать в строительстве для временного крепления взамен дейст, вующего способа крепления алебастром, . ипсом и металлическими гвоздями.
