Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (Ш

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPGHOMV СВИДЕТЕЛЬСТВУ

l д

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3277916/29-15 (22) 16.04. 81 (40) 30.04.83. Бюп. М 16 (72) Г.И.Чоговадзе, A.È.Àáàøèäçå, Г.В.Месхи и С.З.Ландау (71) Грузинский научно-исследовательский институт энергетики и гидротехнических сооружений (53} 527.824(088,8) (56) 1. Гришин М.N. Гидротехнические сооружения. М., Госстройиздат, 1962, рис. 11-15, с. 283.

2. Вархотов Т. П.Сборно-монсиитные и сборно-ячеистые плотины. М., Изд-во литературы по строительству, архитектуре и строительным материалам, 1962, с. 106-107.

3()) В 02 В 7/10; Е 02 В 7/12 (54) (57) ПЛОТИНА, включаюшая тело из сборных пустотелых призматических железобетонных блоков коробчатого сечения с внутренней перегородкой, снабженных закладнымц элементами, о т л и ч аю щ а я с я тем, что, с целью повышеяия монсцтитности плотины, блоки выполнены с днищем и одна из стен блока имеет выступы, а противоположная — симметричные выступам соответствуюшие впадины, при этом закладные элементы расположены на внешних поверхностях других стен бло» ка.

101503 1

A -А фиг,2

Pv2 4

ВНИИПИ Заказ 3160/28 Тираж 673 Подписное

Филиал ППП "Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к гидротехни- чесхому строительству и может быть при менено при возведении бетонных. плотин..

Известна многоарочная плотина из сборных элементов, соединенных посредством бетонных шпонох 1,).

Недостаток данной плотины - сравнительно бопьцгой расход бетона.

Наиболее близкой к предлагаемой яв ляется плотина, включающая тело из сбор!

О ных пустотелых лриэматически железобетонных блоков хоробчатого сечения с внутренней перегородкой, снабженных заки„„„, „P7.

Недостатком такой плотины является . 5 недостаточно высокая монспитность тела

IQIOTSItbtå

Цель изобретения -. повышение моно- литности плотины.

Поставленная цель достигается тем, что блоки тела плотины выполнены с днищем и одна as стенок блока. имеет выступы, а противоположная-симметричные выступам соответствующие впадины, при этж. закладные элементы размещены на ,, внешних поверхностях других стен блоха.

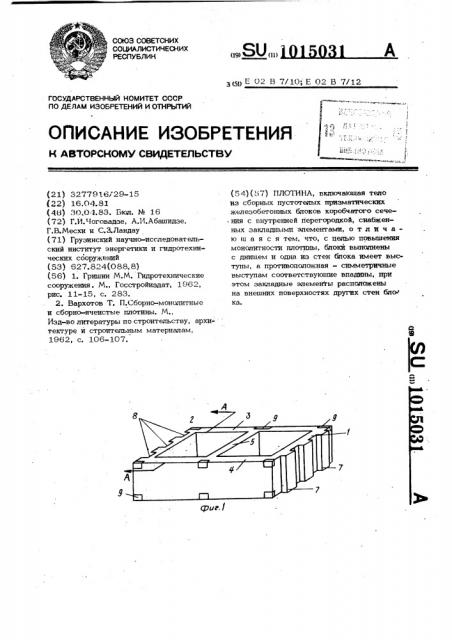

На фиг. 1 показан блок плотины,аксонометрия; на фиг.2 - разреэА-А нафиг.1; иа фиг. 3 - плотина, общий вид; на фиг. 4 - то же, поперечный разрез. 30

Плотина состоит иэ блоков, включающих боковые стены 1 - 4, внутреннюю перегородку 5 и днище 6. Для взаимной стыковки блоков стена 1 снабжена шпо ночными выступами 7, а стена 2 - впа- з5 динами 8, симметричными выступам 7.

На внешней поверхности стен 3 и 4 размещены стальные закладные детали 9.

Возведение плотины, например, арочной, осуществляют на подготовке из монолитного бетона, включающей пробку 10, в следующей последовательности.

Иэ блоков, укладываемых на подготовленное основание в шахматном порядке, собирают нижний ярус 11. Укладку блоков в вышележащие ярусы 12 плотины производят с их смещением относительно блоков нижележащих ярусов для обеспечения перевязки швов. При этом 6поки укладывают таким образом, чтобы шпоночные выступьг 7 одного блока abnomttta во впадины 8 иругого блока. Перед установкой

6похов стыкуемыв поверхности смазывают клеюшим или омонопичивающим цементным раствором. Сварки закладных элементов блоков производят поспе их установиМ в проектное положение.

Кривизна плотины в плане достигается смещением 6поков один относительно другого на величину шпоночного выступа или применением блоков различных плановых размеров.

Дпя повышения устойчивости плотины, регулирования ее напряженного состояния полости всех блоков или их части могут быть заполнены грунтовыми или другими материапами.

Применение изобретения позволяет значительно упростить процесс возведения бетонных плотин, прн этом соединение блоков между собой посредством шпоночных выступов и сварки закладных ялементов, а также омонопичивание стыкуемых поверхностей блоков обеспечивает высокую монятитность конструкции.
