Реферат



1. ФУНДАМЕНТ ПОД КОЛОННУ, вкл1ачающий железобетонную плиту со стаканом в центральной части, о т л и чающийся тем, что, с целью повышения несущей способности фундамента, арматура плиты выполнена в виде колец, соединенных между собой радиальными связ1{ми, причем одно кольцо размешено под стаканом у подошвы плиты, а другое - у верхнего обреза плиты, его диаметр превышает дигшетр первого кольца. 2. Фундамент по п. 1, отличающийся тем, что радиальные связи выполнены непрерывными и навиты на кольца. ;д о СД

ае 03>

СОЮЗ COBETCHHX

СВЭМВ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТ н aETOPCKOMV СВИДЕТВПЪСТВМ (21) 3298221/29-33 (22) 01.06.81 (46) 30.04.83, Бюл. 9 16 (72) П.В.Алявдин и A.E.Êîí÷èö (71) Белорусский ордена Трудового

Красного Знамени политехнический институт (53) 624.15г725.942 (088.8) (56) 1. Сорочан Е.А. Сборные фундаменты промыаленных и жилых зданий.

Государственное издательство литературы по строительству, архитектуре и строительным материалам. И., 1962, с. 63, р. 35., (54)(57) 1. ФУНДАМЕНТ ПОЦ КОЛОННУ, :включающий железобетонную плиту со стаканом в центральной части, о т— л и ч а ю шийся тем, что, с целью повышения несущей способности фундамента, арматура плиты выполнена в виде колец, соединенных между собой радиальными связями,. причем одно кольцо размещено под стаканом у подошвы плиты, а другое — у верхнего обреза плиты, его диаметр превышает диаметр первого кольца.

2. Фундамент по п. 1, о т л и— ч а ю шийся тем, что радиальные связи выполнены непрерывными и навиты на кольца.

1015050

Составитель Т.Пономарева

Редактор А.Мотыль Техред A.Áàáèíåö Корректор С.Иекмар

Заказ 3161/29 Тираж 673 Подписное

ВНИИПИ ГосударственнОго комитета СССР по делам изобретений и открытий .

113035, Москва, Ж-35, Раушская ьрб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 т

Изобретение относится к строительству и касается возведения фундаментов под колонны.

Известен фундамент под колонну, включающий железобетонную плиту со стаканом в центральной части, причем арматура плиты выполнена в виде горизонтальных стержней f 1).

Недостаток известного фундамента заключается в нерациональной работе плиты, что отрицательно влияет на 10 несущую способность фундамента.

Цель изобретения — повышение несущей способности фундамента.

Указанная цель достигается тем, что в. фундаменте под колонну, вклю- 15 чающем железобетонную плиту со стаканом в центральной части, арматура плиты выполнена в виде .колец, соединенных между собой радиальными связями, причем одно кольцо размещено под стаканом у подошвы плиты, а другое — у верхнего обреза плиты, его диаметр превышает диаметр первого кольца.

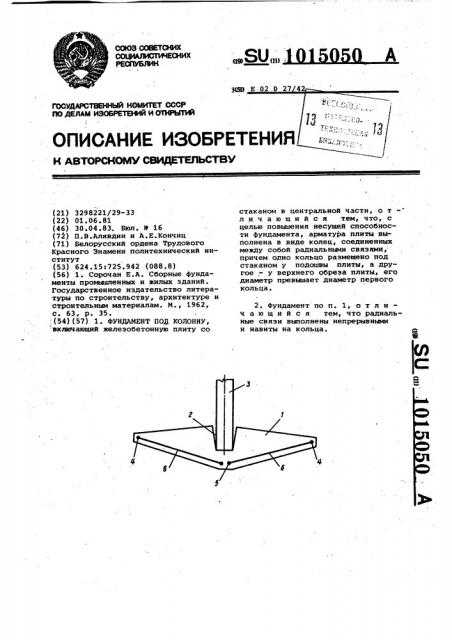

Кроме того, радиальные связи могут бытЬ выполнены непрерывными и навиты на кольца. На чертеже изображен фундамент под колонну, поперечный разрез.

Фундамент включает железобетонную

Ълиту 1 со стаканом 2 в центральной части, в котором установлена колонна 3. Арматура плиты 1 выполнена в виде колец - верхнего 4 и нижнего 5, соединенных между собой радиальными связями 6. Кольцо 5 размещено под стаканом 2 у подошвы ллиты 1, а кольцо 4 - у верхнего ее обреза.

Диаметр кольца 4 превышает диаметр кольца 5..

При этом радиальные связи 6 могут быть выполнены непрерывными и . навиты на кольца 4 и 5.

Возведение фундамента осуществляют следующим образом.

Нагрузка от колонны 3 воспринимается кольцом 5, которое через радиальные связи 6 передает усилия на кольцо 4. Бетон в нижней части фундамента сжат давлением кольца 4 и радиальных связей 6, что уменьшает растягивающие напряжения, возникающие от реактивного давления грунта, и повышает несущую способность фундамента.

Этот эффект усилится, если связи 6 выполнить предварительно напряженными.

Применение предлагаемого фундамента позволит в полной мере испольэовать прочность арматурных элементов (колец и радиальных связей)

l исключить трещинообразование за счет обжатия бетона плиты, в результате чего несущая способность и долговечность фундамента повышается, что особенно важно для колонн эда= ний и сооружений, воспринимающих большие нагрузки.
