Реферат



СТЕНОВАЯ КОНСТРУКЦИЯ ИЗ ПРИРОДНОГО КАМНЯ,включающая ряды составляющих блоков с выполненными в них каналами и соединительные элементы , расположенные в каналах, о тли чающаяся тем, что, с целью повышения сцепления блоков при транспортировке и монтаже, каждый -соединительный элемент выполнен в виде полнотелого цилиндра из материала , разбухающего при увлажнении, с центральным несквозным каналом , закрытым колпачком, наружный диаметр которого меньше наружного диаметра соединительного элемента, а колпачка сопряжены с соединительным элементом, при этом полрстъ кблпач ,ка и несквозного канала соединительного элемента заполнена водой. У1 Эд

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК уды E 04 С 1/04

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3280208/29-33 (22) 21 .04.81 (46) 30,04.83, Бюл. И 16 (72) В. К. Бублик, Я. А. Заневчик, Ф. П, Спиваков и И. Л. Ладыженский (71) Иолдавский научно-исследовательский и проектно-конструкторский институт строительных материалов

".Иолдниистромпроект" (53) 624,012,2(088.8) (56) 1, Патент СССР N 557770, кл. Е 04 В 2/14, 1975.

2. Авторское свидетельство СССР

И 607915, кп, Е 04 С 1/04, 1977 (прототи и) . (54)(57)стеновАЯ констРукция из

ПРИРОДНОГО КАИНЯ,включающая ряды со„„SU„„15061 - А ставляющих блоков с выполненными в них каналами и соединительные элементы, расположенные в каналах, о тл и ч а ю щ а я с я тем, что,. с целью повышения сцепления блоков при транспортировке и монтаже, каждый соединительный элемент BblfloAHSH в виде полнотелого цилиндра иэ материала, разбухающего- при увлажнении, с центральным несквоэным каналом, закрытым колпачком, наружный диаметр которого меньше наружного диаметра соединительного элемента, а стенки колпачка сопряжены с соединительным элементом, при этом полостъ колпачка и несквозного канала соединительного элемента заполнена водой.

1015061

Изобретение отйосится к конструкциям сборных стеновых блоков, например, из пильного известняка и может быть использовано при строительстве зданий и сооружений > .Известен сборный стеновой блок из природного камня, включающего составляющие блоки с выполненными . в них каналами и соединительные элементы, выполненные в виде конических гильз ) 1).

Недостатки данной конструкциитехнологическая сложност.ь выполнения соосных конических каналов и наличие сложных в изготовлении соединительных элементов, Наиболее близким техническим реше»

° нием к предлагаемому является сборный стеновой блок, включающий ряды составляющих блоков с выполненными в них каналами и соединительные эле менты, расположенные в каналах(2 ).

Недостатком данного технического решения является низкая прочность сцепления блоков при транспортировке и монтаже.

Цель изобретения - повышение сцеп. ления блоков при транспортировке и монтаже.

Указанная цель достигается тем, что в стеновой конструкции из природного камня, включающем ряды составляющих блоков с выполненными в них каналами и соединительные weменты, расположенные в каналах, каждый соединительный элемент выполнен в виде полнотелого цилиндра из материала, разбухающего при увлаж нении, с центральным несквозным каналом, закрытым колпачком, наружный диаметр которого меньше наружного диаметра, а стенки колпачка сопряжены с соединительним элементом, при этом полость колпачка и несквозного канала соединительного элемента заполнена водой.

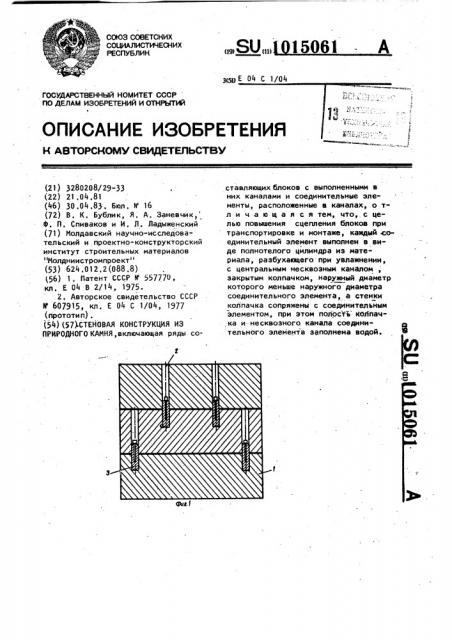

На фиг. 1 изображен сборный стеновой Ьл к; на фиг. 2 - соединительный элемент.

Стеновая конструкция из природного камня включает ряды составляющих блоков 1 с выполненными в них каналами 2 (сквозными и несквозными) и соединительные элементы 3, причем. каждый соединительный элемент 3 выполнен в виде полнотелого цилиндра 4 из материала, разбухающего

1О при увлажнении, например дерева> с центральным несквозным каналом 5, закрытым колпачком 6, наружный диаметр которого меньше наружного диаметра соединительного элемента, а стенки колпачка 6 сопряжены с соединительным элементом 3,при этом полость колпачка 6 и несквозного канала со/ . единительного элемента 5 заполнены водой 7.

Сборку стеновой конструкции из природного камня производят следующим образом.

На нижний блок, на который нанесен слой раствора, устанавливают блок следующего ряда и просверливают в них соосные каналы: в верхнем блоке сквозные, а в нижнем несквозные на глубину не более

1/2 длины соединительного элемента.

Колпачок соединительного элемента заполняют водой и одевают его на заточку соединительного элемента.

Собранный соединительный элемент, минимальный диаметр которого на 2-.

3 мм превышает диаметр канала бло3S ка вдавливают в канал до упора.

При этом достигается дополнительное, кроме растворного шва, соединеwe составляющих блоков. Присутствие воды в соединительном, выполнен40 ном из дерева, элементе способствует разбуханию, расширению и дополнительному закреплению последнего в бло ках, Аналогично соединяются и пос-, ледующие блоки.

45 Применение предлагаемой конструкции сборного стенового блока позволит повысить надежность соединения составляющих блоков и упростить технологию изготовления стеновой конст50 ру кции °

1015061

C фи8.

Составитель М. Виноградова

Техред Т.Маточка Корректор М. Коста

Редактор А. Мотыль

Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Заказ 3163/30 Тираж 724

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Рауаская наб., д. 4/5
