176 А (19) (И) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21 ) 3307087/2 4-06 (22) 04.05.81 (46) 30.04.83. Бюл. % 16

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (72) Г. Е. Лихошва и В. Н. Балгян (71) Ордена Ленина произвоцственное энергетическое объединение Ионбассэнерго" (53) 662.187.9(088.8) (56) 1. Лебецев А. Н. Подготовка и размол топлив на электростанциях M., Энер, гия", 1069, с. 175.

2. Там же, с. 172. (54)(57) КОТЕЛЬНЫЙ АГРЕГАТ, cogepжаший замкнутую систему пылелригогов пения с мельницей, подключенной газохоцом

:к пылеуловитепю, снабженному сбросным трубопроводом, и котел с гонкой и возцухопоцогревагелем, sxog которого подключен к венгилятору, а выход - к топке и мельнице, о r л и ч а ю шийся тем, что, с целью повышения экономичности путем снижения нецожога и температуры уходяших газов, сбросной трубопровод пыпе" уповнтеля поцеоецинен к всасываюшей стороне вентилятора с образованием замк« нугого контура для сушильного агента.

1015176

ВНИИПИ Заказ 3181/35 Тираж 422.» Подписное

Филиал ППП,"Патент.", г. Ужгород, ул, Проектная, 4

Изобретение относигся к поцготовке и сжиганию твердого топлива и может быть использовано на тепловых электростанциях.

Известны котельные агрегагы, сопер- 5 жашие разомкнутую систему пылеприготовления с мельницей, поцключенной газохоцом к пылеуловигелю, снабженному сбросным трубопровоцом, и котел с топкой и возпухоподогревагелем, вход которого 10 подключен к вентилятору, а выход K топке, которая подключена к мельнице t 1) .

Недостатком цанного устройства является снижение экономичности котла вследствие потерь тепла с отработавшим 15 сушильным агентом системы пылеприготовления, температура которого состав-. ляет 110-130 С. Кроме того, при его применении увеличиваегся выброс в атмосферу мелкодисперсной угольной пы- 20 ли, загрязняющей окружающую среду и увеличивающей потери топлива.

Извес ген также котельный агрега r, содержащий замкнутую систему пылеприготовления с мельницей, подключенной 25 газохоцом к пылеуловигелю, снабженному сбросным трубопровоцом, и котел с топ-, кой и воздухопоцогревагелем, вхоц которого поцключен к вентилятору, а выхоц— к топке и мельнице 52 )..

Недостатком устройства,является захолаживание относительно холодным от работавшим сушильным агентом системы пылепригоговления топочной камеры котла, что привоциг к ухуцшению горения

35 топлива. Кроме того, подача в топку вместе с отработавшим сушильным агентом возпуха, поцсосанного в систему пылеприготовления, приводит к снижению расхоца воэпуха через возпухопоцогреватель котла. Это вызывает, рост темперагуры ухоцяших газов за котлом и, как следствие, снижает экономичность последнего.

Цель изобретения - повышение эконо- .

45 мичности работы котла путем снижения нецожога и температуры уходяших газов.

Указанная цель цосгигаегся тем, что в котельном агрегате, содержащем замкнутую систему пылепригоговления с мельницей, подключенной газохоцом к пылеуловигелю, снабженному сбросным трубопроводом, и котел с топкой и воздухоподогревателем, вхоц которого поцключен к вентилягору, а выход —. к топке и мельнице, сбросной грубопровоц пылеуловигеля попсоецинен к всасывающей стороне вентилятора с образованием замкнутого контура пля сушильного агента.

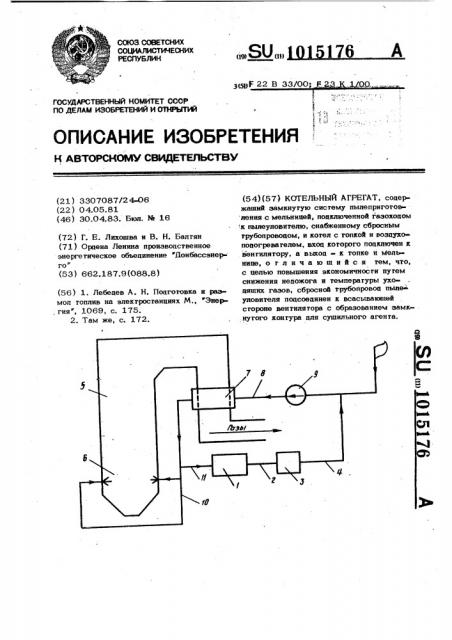

На чертеже изображен котельный агреrar.

Котельный агрегат сопержиг замкнутую систему пылепригоговления с мельницей 1, попключенной газохоцом 2 к пылеуловигелю 3, снабженному сбросным грубопроводом 4, и котел 5 с топкой 6 и возцухоподогревагель 7, вхоц которого поцключен возцуховодом 8 к вентилятору 9, а выход - возцуховоцом 10 и 11 к гоп» ке 6 и мельнице 1. Сбросной трубопро— воц 4 пылеуловигеля 3 подсоецинен к всасывающей стороне вентилятора 9 с образованием замкнутого контура сушильного агента, Котельный arperar рабогае г слецуюшим образом.

Воздух вентилятором 9 по возпуховоцу 8 поступает в возцухопоцогревагель 7, гпе нагревается дымовыми газами, поступающими из топки 6, Часть горячего воздуха по возцуховодам 10 поступает в топку 6 цля сжигания топлива, поступающего из системы пылепригоговления, Qpyгая часть воздуха поступает по возцуховоцу 11 в мельницу 1 цля сушки топлива. Высушенное и размолотое топливо совместно с возцухом по газоходу 2 направляется в пылеуловитель 3, гце происхоциг отделение основной части пыли

or воздуха. Запыленный воздух по сбросному трубопроводу 4 поступает в вентилятор 9 и снова на нагрев в возпухоподогреватель 7; Таким образом, часть возцуха, являющаяся сушильным агентом, постоянно движется по замкнугому контуру.

Выполнение котельного arperara c поцсоединением сбросного трубопровода 4 пылеуловигеля 3 к всасывающей стороне вентилятора 9 позволяет снизить нецожог в топке 6, вследствие отсутствия баластирования дымовых га" ов в топке 6 холодным сушильным агентом, а также позволяет снизигь гемперагуру уходяших газов, вслецствие увеличения теплообмена в топке 6. Все это ведет к повышению экономичности работы котельного агрегата.
