Класс 2lg, 11

go f0$Q 3

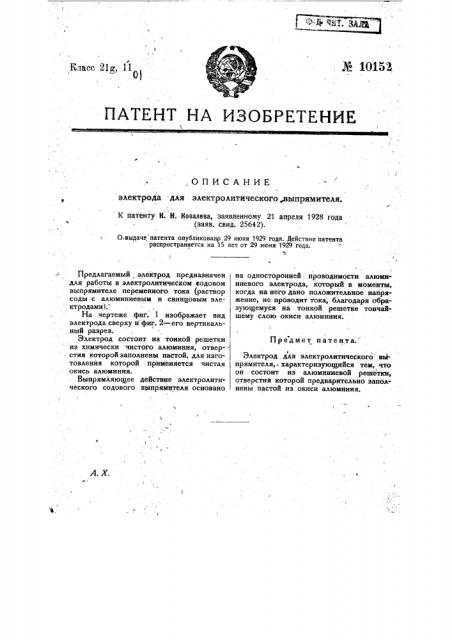

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ электрода - для электролитического выпрямителя.

К патенту К. Н. Ковалева, заявленному 21 апреля 1928 года (заяв. свид. 25642).

О.выдаче патента опубликованр 29 июня 1929 годя. Действие патента распространяется на 15 лет. от 29 июня 1929 года.

Предмет патента.

А. Х.

Предлагаемый электрод предназначен для работы в электролитическом кодовом выпрямителе переменного тока (раствор соды с алюминиевым и свинцовым электродами)."

На чертеже фиг. 1 изображает вид электрода сверху и фиг. 2 — его вертикальный разрез.

ФЭ

Электрод состоит из тонкои решетки из химически чистого алюминия, отвер- = . стия которойзаполнены пастой, для изготовления которой применяется чистая окись алюминия.

Выпрямляющее действие электролитического содового выпрямителя основано

1 на односторонней . проводимости алюминиевого электрода, который в моменты, когда на него дано положительное напряжение, не проводит тока, благодаря образующемуся на тонкой решетке тончайшему слою окиси алюминия.

Электрод для электролитического вЫпрямителя, характеризующийся тем, что он состоит из алюминиевой решетки, отверстия которой предварительно заполнены пастой из.окиси алюминия.
