Конденсатор

Конденсатор

Иллюстрации

Показать все

Реферат



1. КОНДЕНСАТОР, содержащий заземленный корпус, высоковольтный электрод , установленный внутри корпуса коаксиально последнему, и патрубки подвода пара и отвода конденсата, отличающийся тем, что, с целью обеспечения автономности его работы, высоковольтный электрод выполнен в виде полого цилиндра, одно из оснований которого перфорированно, а на другом установлен патрубок подвода пара, причем внутри .цилиндра на изолированных от него подшипниках дополнительно установлен заземленный вал с последовательно размещенными на нем по ходу движения парогазовой смеси ьинеком и щетками (роликами ), образующими с цилиндром подвижный контакт. 2. Конденсатор по п. 1, отличающийся тем, что, с целью повыщения надежности работы путем исключения пробоя, между высоковольтным электродом и корпусом дополнительно установлен высоковольтный регулируемый резистор. (Л ел 1C со ю

СОе3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1015232 в(1) F 28 В 1/06; F 28 F 13/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3272134/24-06 (22) 03.02.81 (46) 30.04.83. Бюл. № 16 (72) А. Б. Дидковский, И. К. Савин, В. Д. Шкилев и М. К. Болога (71) Институт прикладной физики АН Молдавской ССР (53) 621.066.45 (088.8) (56) 1. Авторское свидетельство СССР № 617672, кл. F 28 F 13/14, 1972.

2. Патент США № 37941! 1, кл. 165 — 1, опублик. 1974. (54) (57) 1. КОНДЕНСАТОР, содержащий заземленный корпус, высоковольтный электрод, установленный внутри корпуса коаксиально последнему, и патрубки подвода па ра и отвода конденсата, отличающийся тем, что, с целью обеспечения автономности его работы, высоковольтный электрод выполнен в виде полого цилиндра, одно из оснований которого перфорированно, а на другом установлен патрубок подвода пара, причем внутри цилиндра на изолированных от него подшипниках дополнительно установлен заземленный вал с последовательно размещенными на нем по ходу движения парогазовой смеси шнеком и щетками (роликами), образующими с цилиндром подвижный контакт.

2. Конденсатор по п. 1, отличающийся тем, что, с целью повышения надежности работы путем исключения пробоя, между высоковольтным электродом и корпусом дополнительно установлен высоковольтный регулируемый резистор.

1015232

Составитель А. Голубенко

Редактор В. Пилипенко Техред И. Верес Корректор В. Бутяга

Заказ 3191/38 Тираж 672 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к теплоэнергетике, преимущественно к тем ее областям, где для интенсификации процессов теплообмена используются электрические поля, и может быть использовано в радиоэлектронике, электротехнике, химической технологии и т. п.

Известен пленочно-испарительный теплообменник, содержащий корпус, внутри которого установлены закрепленные в тр бных досках оребреннные трубы. Интенсификация теплообмена достигается путем создания коронного разряда в межтрубном газовом пространстве теплообменника. В данном случае за счет обдува поверхности пленки электрическим ветром происходит более интенсивная передача тепла газовой среде (1).

Недостатками указанного устройства являются большие энергозатраты на создание коронного разряда, соизмеримые с величиной теплового потока, и ограниченность области применения коронного разряда.

Например, данный способ интенсификации теплообмена неэффективен при конденсации, так как температура пара и поверхности конденсатной пленки почти одинаковы.

Наиболее близким к предлагаемому является конденсатор, содержащий заземленный корпус, высоковольтный электрод, установленный внутри корпуса коаксиально последнему, и патрубки подвода пара и отвода конденсата. Высоковольтный электрод соединен с источником высокого напряжения, расположенным отдельно от конденсатора (2).

Недостатком известного конденсатора является наличие расположенного вне конденсатора источника высокого напряжения.

При таком размещении источника высокого напряжения невозможно обеспечить автоматичность работы конденсатора.

Цель изобретения — обеспечение автономности работы конденсатора.

Поставленная цель достигается тем, что в конденсаторе, содержащем заземленный корпус, высоковольтный электрод, установленный внутри корпуса коаксиально последнему, и патрубки подвода пара и отвода конденсата, высоковольтный электрод выполнен в виде полого цилиндра, одно из оснований которого перфорированно, а на другом установлен патрубок подвода пара, причем внутри цилиндра на изолированных от него подшипниках дополнительно установлен заземленный вал с последовательно размещенными на нем по ходу движения парогазовой смеси шнеком и щитками (роликами), образующими с цилиндром подвижный контакт.

Между высоковольтным электродом и корпусом может быть дополнительно установлен высоковольтный регулируемый резистор.

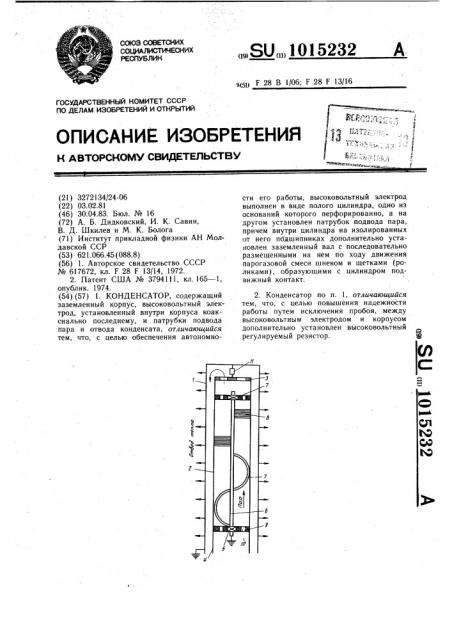

На чертеже изображен конденсатор, продольный разрез.

Внутри охлаждаемого снаружи заземленного корпуса 1 коаксиально ему установлен высоковольтный электрод, выполненный в виде полого цилиндра 2, одно из оснований 3 которого перфорировано, а на втором установлен патрубок 4 подвода пара

15 внутрь цилиндра 2. На подшипниках 5 установлен заземленный вал 6 с размещенным на нем по ходу движения парогазовой смеси шнеком 7 и щетками (роликами) 8, упруro примыкающими к внутренней поверхности цилиндра 2. Подшипники 5 закреплены в обойме 9 с отверстиями 10 для прохода пара. Обоймы 9 выполнены диэлектрическими для электрической изоляции подшипников 5 от цилиндра 2. Цилиндр 2 заземлен через высоковольтный резистор 11. Корпус

2 конденсатора и высоковольтный электрод выполнены металлическими. Патрубок для отвода конденсата образован корпусом 1 и цилиндром 2.

Конденсатор работает следующим образом.

Пар подается в поль и цилиндр 2 высоковольтного электрода и приводит во вращение шнек 7, который передает посредством вала 6 вращение щеткам (роликам) 8.

При трении щеток 8 о внутреннюю поверхность цилиндра 2 в зазоре между цилиндром 2 корпуса 1 создается электрическое поле за счет трибозарядов, которое воздействует на пленку конденсата, утончая ее за счет разбрызгивания. Благодаря уменьшению термического сопротивления теплопередачи со стороны конденсатной пленки

40 существенно интенсифицируется процесс теплообмена.

При накоплении на высоковольтном электроде большой величины заряда возможен пробой. Для устранения этого неже4 лательного явления и служит высоковольтный резистор 11, по которому избыточные заряды стекают на землю.

Создание электрического поля в конденсаторе за счет трибозарядов позволяет отказаться от внешнего источника высокого

50 напряжения, что обеспечивает автономность конденсатора.
