Устройство для перемещения магнитной ленты

Устройство для перемещения магнитной ленты

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ МАГНИТНОЙ ЛЕНТЫ,- содержащее вакуумтные колодцы, расположенные параллельно плоскости осей вращения подающей и приемной катушек, дугообразные элементы фиксирования картриджа, Bbiполненные с отверстием вывода магнитной ленты, формирователь прижимаемого к магнитным головкам участка магнитной ленты и направляющие ролики , о.т ли,чающееся тем, что,, с целью ускорения процесса заправки магнитной ленты, вакуумные колодцы выполнены в виде прямоугольного короба, имеющего отверстие ввода магнитной ленты, в котором установлены первый и второй направляющие ролики, и разделительной стенки, против торца которой размещен третий Нсшравляющий ролик, приемная катушка снабжена расположенным концентрично ступицеобразным вакуумным присосом , а четвертый направляющий ролик установлен в отверстии вывода магнитной ленты, размещенном, в плоскости оси вращения подаквдей - катушки, p cno-l ложенной под острым углом до 60 к сл плоскости осей врсццения подающей и приемной катушек, гфичемотверстие ввода магнитной ленты размещено между приемной катушкой и формирователем прижимаемого к магнитным го- g ловкам участка магнитной ленты, расположенного на разделительной стенке

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК 5п С 11 в 15/18

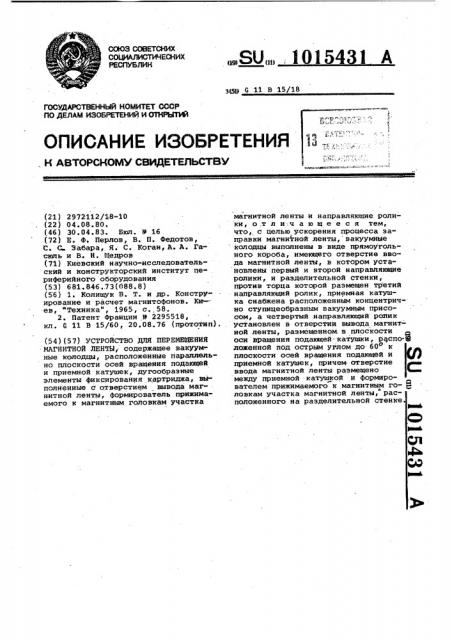

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2972112/18-10 (22) 04.08.80. (46) 30.04.83. Бюл. В 16 (72) Е. Ф. Перлов, В. П. Федотов, С. С Забара, Я. С. Коган, A. А. Гасюль и В. Н. Щедров (71) Киевский научно-исследовательский и конструкторский институт периферийного оборудования (53) 681.846..73(088.8) (56) 1. Колищук В. Т. и др. Конструирование и расчет магнитофонов. Ки ев, Техника", 1965, с..58.

2. Патент Франции 9 2295518, кл. 0 11 В 15/60, 20.08.76 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ

МАГНИТНОЙ ЛЕНТЫсодержащее вакуум-. ные колодцы, расположенные параллельно плоскости осей вращения подающей и приемной катушек, дугообразные элементы фиксирования картриджа, выполненные с отверстием вывода магнитной ленты, формирователь прижимаемого к магнитным головкам участка

„„SU„„, 10154 1 А магнитной ленты и направляющие ролики, о,т л и.ч а ю щ е е с я тем, что, с целью ускорения процесса заправки магнитной ленты, вакуумные колодцы выполнены в виде прямоугольного короба, имеющего отверстие ввода магнитной ленты, в котором установлены первый и второй направляющие ролики, и разделительной стенки, против торца которой размещен третий направляющий ролик, приемная катушка снабжена расположенным концентричио ступицеобразным вакуумным присосом, а четвертый направляющий ролик установлен в отверстии вывода магнит- ной ленты, размещенном в плоскости оси вращения подающей- катушки, распо-Е ложенной под острым углом до-60 к плоскости осей вращения подающей и приемной катушек, причем. отверстие ввода магнитной ленты размещено между приемной -катушкой и формирователем прижимаемого к магнитным ro- ловкам участка магнитной ленты, расположенного на разделительной стенке

1015431

Изобретение относится к накоплению информации, а именно к устройствам для перемешения магнитной ленты.

Известно устройство для перемещения магнитной ленты, содержащее фор5 мирователь прижимаемого к магнитным головкам участка магнитной ленты, расположенный между подающей и приемной катушками. Оно обеспечивает перемещение магнитной ленты относительно магнитных головок за счет сматывания магнитной ленты с подающей . катушки и наматывания ее на приемную катушку Г13.

Недостаток известного устройства состоит в значительной неравномерности скорости перемещения магнитной ленты.

Известно также Устройство для перемещения магнитной ленты, содержащее вакуумные колодцы, расположенные параллельно плоскости осей вращения подающей и приемной катушек, дугообразные элементы фиксирования картриджа, выполненные с отверстием вывода магнитной ленты, формирователь прижимаемого к магнитным головкам участка магнитной ленты и направляющие ролики. Благодаря наличию вакуумных колодцев устройство позволяет обеспечить относительно высокую равномерность скорости перемещения магнитной ленты (2) .

Недостаток указанного устройствазначительная длительность процесса заправки магнитной ленты. Это объяс.няется необходимостью размещения магнитной ленты между подающей и приемной катушками против вакуумных колодцев и формирователя, прижимаемого к магнитным головкам участка магнит- 40 ной.ленты.

Цель изобретения — ускорение процесса заправки магнитной ленты.

Поставленная цель достигается ,тем, что в устРойстве для перемеще- 45 ния магнитной ленты, содержащем вакуумные колодцы, расположенные параллельно плоскости осей вращения подающей и приемной катушек, дугообразные элементы фиксирования карт- 50 риджа, выполненные с отверстием вывода магнитной ленты, формирователь прижимаемого к магнитным головкам участка магнитной ленты и направляющие ролики, вакуумные колодцы выполнены в виде прямоугольного короба, имеющего отверстие ввода магнитной ленты, в котором установлены первый и второй направляющие ролики, и разделительной стенки, против торца которой размещен третий направля- 0 ющий ролик, приемная катушка снабжена расположенным концентрично ступицеобразным вакуумным присосом, а четвертый направляющий ролик установлен в отверстии вывода магнитной ленты, 65 размещенном в плоскости оси вращения подающей катушки, расположенной под острым углом до 60О к плоскости осей вращения подающей и приемной катушек, причем отверстие ввода магнитной ленты размещено межцу приемной катушкой и формирователем прижимаемого к магнитным головкам участка магнитной ленты, расположенного. на разделительной стенке.

В предлагаемом устройстве в результате того, что вакуумные колодцы выполнены в виде прямоугольного короба, имеющего отверстие ввода магнитной ленты, обеспечивается значительное ускорение процесса заправки магнитной ленты, На чертеже показан один иэ возможных вариантов предлагаемого устройства для перемещения магнитной ленты, Устройство содержит вакуумные колодцы 1 и 2, расположенные параллельно плоскости осей вращения подающей и приемной катушек 3 и 4, и дугообразные элементы 5 фиксирования картриджа 6, укрепленные на плите 7. Картридж 6 выполнен в виде разрезанного кольца, в котором размещена подающая катушка 3.

Дугообразные элементы 5 фиксирования картриджа 6 выполнены с отверстием 8 вывода магнитной ленты 9.

Вакуумные колодцы 1 и 2 выполнены в виде прямоугольного короба 10, имеющего отверстие 11 ввода магнитной ленты 9, в котором установлены первый и второй направляющие ролики 12 и 13, и разделительной стенки 14, против торца которой размещен третий направляющий ролик 15. Четвертый направляющий ролик 16 установлен в отверстии 8 вывода магнитной ленты 9, размещенном в плоскости оси вращения подающей катушки 3, расположенной под острым углом 60О к плоскости осей вращения подающей и приемной катушек. 3 и 4. Отверстие 11 ввода магнитной ленты 9 размещено между приемной катушкой 4 и формирователем -прижима емого к магнитным головкам участка магнитной ленты 9, выполненного в виде направляющих элементов 17 и расположенного на разделительной стенке 14. При этом магнитные головки выполнены в виде отводящегося блока 18, а приемная катушка 4 снабжена расположенным концентрично ступицеобразным вакуумным присосом 19.

На плите 7 установлен ломающийся рычаг 20, смонтированный с воэможностью размыкания разрезанного кольца картриджа 6 после установки последнего. Кроме того, один иэ дугообразных элементов 5 фиксирования картриджа 6 выполнен с отверстием 21 подвода воздуха избыточного давления, а вакуумные колодцы 1 и 2 - c отверстиями 22-25 для создания вакуума.

1015431

Ф

Составитель В. Добровольский

Редактор Л. Пчелинская Техред К.Мыцьо Корректор Е. Рошко

3 акаэ 322 3/48 Тираж 594 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент"; г. Ужгород, ул. Проектная, 4

Предлагаемое устройство работает следующим образом.

После установки картриджа 6 с подающей катушкой 3 посредством ломающегося рычага 21 размякают его разрезанное кольцо и подводят к нему

1 воздух иэбыточного давления. В результате:;этого магнитная лента 9 1 поступает, в отверстие 8 вывода магнитной ленты 9 и под действием собственного веса движется к приемной катушке 4, в которой она присасывается к ступицеобраэному вакуумному присосу 19.. После этого происходит всасывание .магнитной ленты 9 через отверстие 11 ввода магнитной ленты

9 в вакуумные колодцы 1 и 2, в ко- торых она располагается в виде петель.

Использование изобретения по сравнению с известным устройством .позволяет в значительной степени ускорить процесс заправки магнитной ленты и обеспечивает создание прос,той конструкции устройства для первмещения магнитной ленты.
