Реферат



ПРЕОБРАЗОВАТЕЛЬ ПОВЕРХНОСТНЫХ АКУСТИЧЕСКИХ ВОЛН., содержаащй пьезоэлектрическую подложку с расположенным на ней гребенчатым электродом , параллельно каждому из штырей которого размещен пассивный электрод с постоянна перекрытием по длине, от. личающийся . тем, что, с целью уменьшения вносимых потерь и повышения равномерности частотных характеристик в полосе пропускания,на неперекрывающиеся участки пассивных электродов нанесена диэлектрическая пленка с расположенным на ней сплошным электродом, форма которого определена заданной импульсной характес ристикой.а (Л С СП 4 00 СЛ

СОЮЗ СОВЕТСКИХ:

ONNl6lt

РЕСПУБЛИК нар (® с

A@9 Н ОЗН 9 45

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3375695/40-23 (22) 30.12 ° 81 (46) 30.04.83. Бюл.. 9 16 (72) С.В.Петряков и N.C.Ïîðòíîé (71). Ленинградский электротехнический институт связи нм.проф. М.A.Áîí÷-Бруевича (53) 621 ° 396 ° 966(088.8) (56) 1. Речицкий В.И. Акустоэлектронные радиекомпонен гы. М., "Советское радио", 1980 с. 12 7-12 8.

2 ° Авторское свидетельство СССР

9 726648, кл. Н 03 Н 9/00, 1977 (прототип). (54) (57) ПРЕОБРАЗОВАТЕЛЬ ПОВЕРХНОСТНЫХ АКУСТИЧЕСКИХ ВОЛН., содержащий пьезоэлектрическую подложку с расположенным на ней гребенчатым электродом, параллельно каждому из .штырей которого размещен пассивный электрод с постоянным перекрытием по длине, о т.л и ч а ю шийся .тем, что, с целью уменьшения вносимых потерь и повышения равномерности частотных характеристик в полосе пропускания.,на неперекрываиищиеся участки пассивных электродов нанесена диэлектрическая пленка c:ðàñïîëîæåííûì на ней сплош. ным электродом, форма которого определена заданной импульсной характеристикой. е

1015485

Составитель Л.Стерликова

Редактор Н.Ковалева Техред Ж.Кастелевич Корректор С.Иекмар.

Заказ 3230/51 Тираж 936 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж, 35, Раушская наб., д.4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

Изобретение относится к радиоэлектронике и.может использоваться в акустоэлектронных устройствах обработки сигналов.

Известно устройство на поверхностных акустических волнах, содержащее пьезоэлектрическую подложку, на поверхности которой расположены встречно-штыревые преобразователи, причем суммирующие шины преобразователя отделены от электродов тонким слоем ди- 10 электрика f1). . Недостатком укаэанного устройства является довольно сложный технологический процесс изготовления.

Наиболее близким к предлагаемому 15 является преобразователь поверхностных акустических волн, содержащий пьезоэлектрическую подложку с расположенным на ней гребенчатым электро-. дом, параллельно каждому из штырей которого размещен пассивный электрод с постоянным перекрытием по длине (2$

Электроды преобразователя имеют неравномерно наклоненные участки.

Недостатками известного преобразо-25 вателя являются затухание за счет паразитного излучения наклоненных участков, а также возможность замыкания электродов, приводящая к ухудшению равномерности частотных характеристик.

ЗО

Цель изобретения — уменьшение вносимых потерь и повышение равномерности частотных характеристик в полосе пропускания.

Поставленная цель достигается тем,з5 что в преобразователе поверхностных акустических волн, содержащем пьезоэлектрическую подложку с расположенным на ней гребенчатым электродом, параллельно каждому из штырей которо-40 го размещен пассивный электрод с постоянным перекрытием по длине, на неперекрывающиеся участки пассивных электродов нанесена диэлектрическая пленка с расположенным на ней сплош- pg ным электродом, форма которого определена заданной импульсной характеристикой.

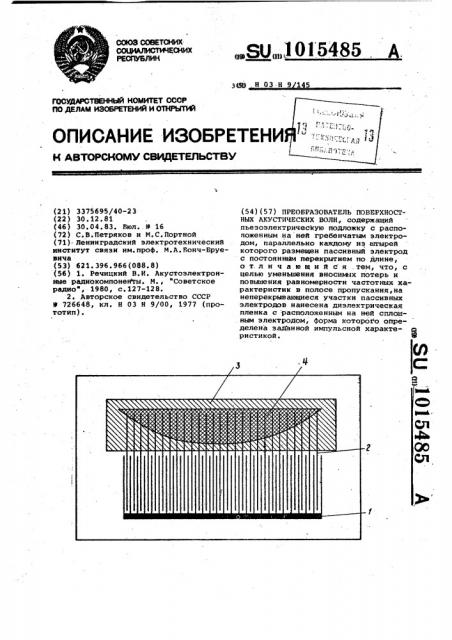

На чертеже изображен предлагаемый преобразователь. 50

Преобразователь поверхностных акустических волн содержит пьезоэлектрическую подложку, на поверхности которбй расположен гребенчатый электрод 1, параллельно каждому из штырей которого размещены пассивные электроды 2, на перекрывающиеся участки последних нанесена диэлектрическая пленка 3, на которой расположен сплошной электрод 4.

Преобразователь работает следующим образом.

На гребенчатый электрод 1 поступает электрический сигнал не непосредственно, а через емкость, образованную между каждым пассивным электродом

2 и сплошным электродом 4, нанесенным на диэлектрическую пленку 3. Эта емкость пропорциональна площади их перекрытия. Изменяя величину площади перекрытия пассивных электродов 2 и сплошного электрода 4, можно производить взвешивание амплитуды поверхностной акустической волны, излучаемой каждой парой перекрывающихся штыревых электродов. Управление амплитудной

ПАВ таким емкостным делителем позволяет с высокой точностью синтезировать заданную импульсную характеристику устройства. Одинаковое перекрытие гребенчатого электрода 1 и пассивных электродов 2 обеспечивает равномерный волновой фронт по апертуре ПАВ. Такой преобразователь может работать вместе с другим преобразователем ПАВ как эквидистантным, так и аподизированным.

Осуществление емкостной аподизации с помощью сплошного электрода устраняет наклонные участки в гальванических связках и приводит к уменьшению вносимых потерь, повышению равномерности частотных характеристик устройств íà ITAB, обеспечивает механизм функциональной подстройки характеристик в процессе изготовления устройств на ПАВ.

Предлагаемый преобразователь поверхностных акустических волн позволяет значительно снизить вносимые потери и повысить равномерность частотных характеристик устройств на ПАВ в полосе пропускания при одновременном увеличении подавления в полосе непрозрачности по сравнению с прототипом.
