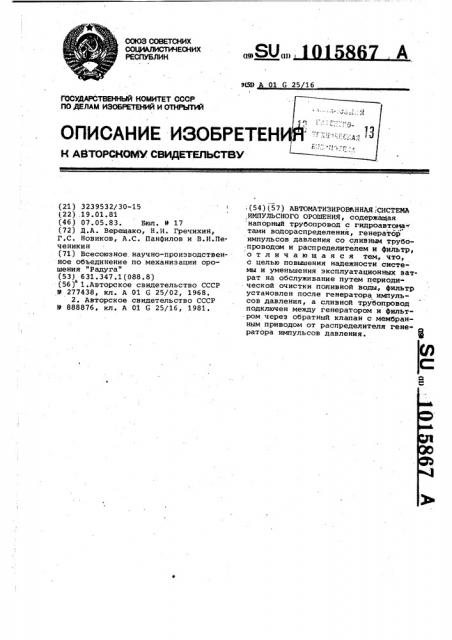

1 (22) .19.01.81 (46) 07.05.83. Бюл. Р 17 (72) Д.А. Верещако, Н.H. Гречихин, Г,С. Новиков, A.Ñ. Панфилов и В.И.Печеникин (71) Всесоюзное научно-производственное объединение по механизации орошения "Радуга" (53) 631.347.1(088.8) (56) 1.Авторское свидетельство СССР

9 277438, кл. А 01 G 25/02, 1968.

2. Авторское свидетельство СССР

)) 888876, кл. А 01 G 25/16, 1981. (54) (57) АВТОМАТИЗИРОВАННАЯ;СИСТЕМА

ИМПУЛЬСНОГО ОРОШЕНИЯ, содержащая напорный трубопровод с гидроавтоиа » тами водораспределения, генератбр импульсов давления со сливным трубопроводом и распределителем и фильтр, отличающаяся тем, что, с целью повышения надежности системы и уменьшения эксплуатационных затрат на обслуживание путем периодической очистки поливной воды, фильтр установлен после генератора импульсов давления, а сливной трубопровод подключен между генератором и фильтром через обратный клапан с мембранным приводом от распределителя генератора импульсов давления. В

1015867

Изобретение относится к сельскому, хозяйству и может быть использовано в автоматизированных напорных систе-. .мах орошения с гидроимпульсным способом управления исполнительным механизмом водораспределення.

Известна автоматизированная напорная оросительная система, включающая насосную станцию, напорные, магистраль-, ные распределительный и поливные трубопроводы с гидроимпульсными механиэ- 10 мами водораспределения, задатчик ко мандных импульсов на.насосной станции, вторичные генераторы импульсов на распределительных трубопроводах с дистанционно управляемыми клапана- 15 ми в места отвода из магистрального трубопровода и линии связи (1), Недостатками систеьн являются сложность и высокая стоимость из за большого числа вторичных генерато- 20 ров импульсов и большой длины линий связи»

Известна также автоматизированная система импульсного орошения, включающая напорный трубопровод с гидроавто- «5 матами водораспределения, генератор импульсов давления со сливным трубопроводом и распределителем и фильтр 2), Недостатком этой системы является невысокая надежность и повышенные затраты на обслуживании из-за необходимости периодической чистки фильтра.

Цель изобретения - повышение надежности: системы и уменьшения эксплу» атационных затрат на обслуживание путем периодической очистки полив-; ной воды.

Цель достигается тем, что фильтр установлен после генератора импуль-: 40 сов давления, а сливной трубопровод . подключен между генератором и фильтром через обратный клапан с мембранным приводом от распределителя генератора импульсов давления. 45

На чертеже показана упрощенная схема автоматизированной системы.

Система включает напорный трубопровод с гидроавто«латами водораспределения: (не показаны). В начале напорного трубопровода установлен ,генератор импульсов давле..ия, включающий управляемые обратный клапан

1 и сливной клапан 2, гидрореле времени 3 с регулирующим устройством

4, дросселем 5 и дренажной пробкой 6,55 клапанный распределитель 7 и фильтр

8, смонтированный перед напорным патрубком 9, после генератора.

Управляемый обратный клапан имеет подпружиненный эапорный орган 10 с 60 мембраной 11, установлен на напорном трубопроводе 12, трубопроводом

13,соединен с клапанным распределителем 7, а трубопроводом 14 — со сливным клапаном 2. 65

Сливной клапан имеет мембранный привод, содержащий мембрану 15 с запорным органом 16, седло 17 и сливной патрубок 18. Подмембранные полости управляе«ых обратного и сливНого клапанов трубопроводом 19 сообщены с клапанным распределителем 7.

Гидрореле времени включает мембранный привод 20 с разделительной камерой 21,надмембранная полость которой заполнена маслом и кинематически связана с переключателем 22 положения клайана распределителя 7..

Генератор командных импульсов напорным патрубком 9 подсоединяется к оросительной системе.

Система работает следующим образом.

После заполнения напорного трубопровода шток распределителя 7 устанавливается в крайнее левое положение водораспределения, освобождается шток распределителя 7 генератора импульсов давления, который начинает подавать командные импульсы.давления в напорную сеть системы, осуществляя последовательное срабатывание .исполнительных механизмов водораспределения, т.е. последовательный полив участков системы.

Работа генератора происходит следующим образом.

При поступлении воды в управляе-. мый обратный клапан 1 его запорный орган 10 закрывается. По трубопроводу 13 вода поступает в клапанный распределитель 7 и одновременно в мембранный привод 20 гидрореле времени 3. Из клапаниого распределителя по трубопроводу 19 вода поступает в подмембранные полости распределительной камеры 21, управляемого обратного и сливного клапанов °

Под давлением воды мембраны 11 и 15 прогибаются, в результате запорный орган 10 оТкрывается, а запорный орган 16 перекрывает седло 17.

В таком положении вода иэ напорного трубопровода 12 через управляемый ,обратный клапан 1, трубопровод 14, очищаясь в фильтре 8, поступает в напорчый патрубок 9 и далее в оросительную систему.

В определенный «ломент срабатывает гидрореле времени 3 и клапанный распределитель 7 открывается для слива воды иэ подмембранных полостей разделительной камеры, управляемого обратного и сливного клапанов. По этой команде эапбрный орган 10 закрывает вход вода в клапан 1, а запорный орган 16 освобождает седло 17 сливного клапана. Вода иэ напорного патрубка 9, производя регенерацию фильтра 8, через седло 17 и сливной патрубок 18 выбрасывается в атмосферу, создав импульс пониженного давления.

1015867

Составитель Г. Параев

Редактор О. Колесникова ТехредМ.Гергель Корректор А, Повх

Заказ 3254/2 Тираж 721 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г, ужгород, ул. Проектная, 4

Использование данного изобретения позволит повысить надежность работы системы за счет постоянной очистки фильтра, производимой в процессе работы машин, что значительно облег-I чнт ее техническое обслуживание.
