Форсунка
Иллюстрации
Реферат
ФОРСУНКА, содержгодая корпус и размещенное в нем сопло в виде входного кЬнуса с каналами завихрения и выходного конуса, отличающаяся тем, что, с целью упрощения конструкции и повыиения производительности за счет автоматической очистки рабочих поверхностей от фазовых включений рабочей среды, в сопле выполнена кольцевая камера для соединения выходного конца входного конуфа и входного конца выходного конуса, диаметр которой превышает диаметры упомянутых концов.
СОЮЗ СОЖТСНИХ.
»»»»
РЕСПУБЛИН йЗСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

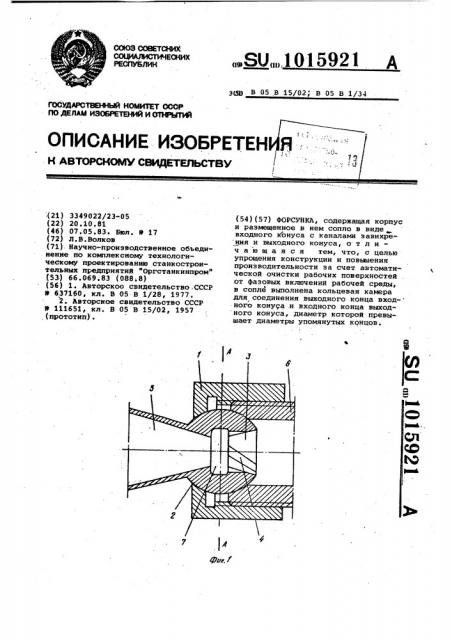

ОПИСАНИЕ ИЗОБРЕТЕН
К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3349022/23-05
{22) 20.10.81 (46) 07 05 83» Вюл» 9 17 (72) Л.В.Волков (71) Научно-производственное обьединение по комплексному технологическому проектированию станкостроительиых предприятий "Оргстанкинпром" (53) 66.069 83 (088;8) (56) 1. Авторское свидетельство СССР
В 637160, кл. В 05- В 1/28, 1977.
2. Авторское свидетельство СССР
В 111651, кл. 8 05 В 15/02, 1957 (прототип).
„„SU„„1015921 А
3Щ В 05 В 15/02, В 05 В 1/34 (54)(57) ФОРСУНКА, содержащая корпус и размещенное в нем сопло в виде входного конуса с каналами завихре ния и выходного конуса, о т л ич а ю щ а я с я тем, что, с целью упрощения конструкции и повьиаения производительности за счет автоматической очистки рабочих поверхностей от фазовых включений рабочей среды, в сопле выполнена кольцевая камера для соединения выходного конца входного конуса .и входного конца выходного конуса, диаметр которой превышает диаметры упомянутых концов. 1015921
Составитель A. Чал-Боря
Редак тсср К. Волощук Техред Ж. Кастелевич Корректор A. Ильин
Закае 3267/5 Тирам б89 Подписное. ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ствукицих автоматической очистке проходного сечения. Сферообраэная наружная поверхность сопла позволяет изменить угол наклона струи подаваемой жидкости. конструкция позволяет повысить производительность ромавки изделий, удлинить межремонтное время в 4-5 раз.
