Аспирационное укрытие

Аспирационное укрытие

Иллюстрации

Показать все

Реферат



1. АСПИРАЦИОННОЕ УКРЫТИЕ, ; включающее корпус, выполненный в виде П-образного в плане трубчатого короба с горизонтально смонтированными в его полости контурными щелевыми диа рагмами , разделянндими ее на нижнюю секционированную воздухоприемную и верхнюю воздухосборную камеры, крышку , патрубок и уплотняющий фартук, отличающееся тем, что, с целью повышения эффективности обеспыливания просеивающей поверхности грохота путем обеспечения равномерной скорости всасывания по всему периметру укрытия, верхняя камера снабжена перегородками, установленными оертикально и горизонтально с образованием цатрубков прямоугольного сечения. 2.Укрытие по П.1, о т л и ч а ю щ е е с я тем, что крынка выполнена из секций, которые установлены с возможностью поворота в вертикальной плоскости. 3.Укрытие по ПП.1 и 2, о т л и чающееся тем, что уплотняющий фартук установлен по всему периметру корпуса, при этом крышка и фар- g тук внутри имеют звукопоглощающее покрытие. сл со оо 4ib

ССЯЗ СОВЕТСНИХ

МНИ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

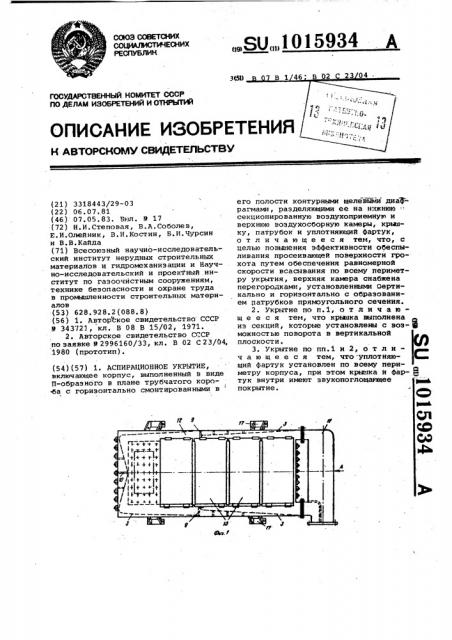

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 3318443/29-03 (22) 06.07.81 (46) 07.05.83. Бюл. Р 17 (72) Н.И.Степовая, В.A.Соболев, Е.И.Олейник, В.И.Костин, Б.И.Чурсин и В.В.Кайда (71) Всесоюзный научно-исследовательский институт нерудных строительных материалов и гидромеханизации и Научно-исследовательский и проектный институт по газоочистным сооружениям, технике безопасности и охране труда в проьыаленности строительных материалов (53) 628.928.2(088.8) (56) 1. Авторское свидетельство СССР

В 343721, кл. В 08 В 15/02, 1971.

2. Авторское свидетельство СССР по заявке Р 2996160/33, кл. В 02 С 23/04, .1980 (прототип) . (54) (57) 1. ACIIHPAUHOHHOE УКРЫТИЕ, включающее корпус, выполненный в виде

П-образного в плане трубчатого короI ба с горизонтально смонтированными в

„„SU„„1015934 его полости контурными щелевыми диафрагмами, разделяющими ее на нижнюю секционированную воздухоприемную и верхнюю воздухосборную камеры, крыаку, патрубок и уплотняющий фартук, отличающее с я тем, что, с целью повышения эффективности обеспыливания просеивающей поверхности грохота путем обеспечения равномерной скорости всасывания по всему периметру укрытия, верхняя камера снабжена перегородками, установленными вертикально и горизонтально с образованием патрубков прямоугольного сечения.

2. Укрытие по п.1, о т л и ч а ющ е е с я тем, что крыака выполнена из секций, которые установлены с воз- Я можностью поворота в вертикальной плоскости °

3. Укрытие по пп.1 и .2, о т л ич а ю щ е е с я тем, что .Уплотняющий фартук установлен по всему периметру корпуса, при этом крышка и фар- Q тук внутри имеют звукопоглощающее : „ ° покрытие.

А

Ф®

1015934

Изобретение относится к технике (для обеспыливания. дробильно-сортировочного оборудования и Может найти применение в гориообогатительной, угольной, металлургической, строительной проииалениостях и других отраслях народного хозяйства.

Иэвестйо аспирационное укрытие, включающее короб с отсасывающиин и отводящими патрубками прямоугольного сечения (1). 30

Ведостаткои такого устройства является низкая эффективность обеспыли0ания при сильной запыленности возду.ха, Наиболее близким к предлагаемому по технической сущности, и достигаемо-. му результату является аспирационное ,укрытие, включающее корпус, выполненный в виде.ff-образного в плане. труб1чатого кОроба с горизонтально смонтированными в его.полости контурныии

I щзлевыми диафрагмами, разделяющими ее на нижнюю секционированиую воэдухо. приемную и верхнюю воэдухосборную ка меры, крышку, патрубок и уплотняющий фартук 23.

Недостатком известного аапирацион,ного укрытия является низкая эффек тивность обеспыливания иэ-за неравномерной скорости всасывания по nepuweтру укрытия.

Цель изобретения - йовышение эффективности обеспыливания просеивающей .поверхности грохота путем обеспеченйя равномерной скорости всасывания по всему периметру укрытия. 35

Поставленная цель достигается тем, что в аспирационнои укрытии, включающем корпус, выполненный в виде П-образного в плане трубчатого короба с горизонтальна смонтированными в его yg, полости контурными щелевыии диаф1 агиаии, разделяющими ее на нижнюю секционированную. воздухоприемную и верхнюю воздухоэаборную камеры, крынку, патрубок и уплотняю ий фартук» верх- 45 няя камера снабжена перегородками, установленными вертикально н горизонтально с обраэоваииеи патрубков прямоугольного сечения.

При этом кр6аака, выполнена из сек- ций, которые установлены с возможностью поворота в вертикальной плоскости.

Кроме тОГо, уплотняющий фартук установлен по всему периметру корпуса, при этом крышка и фартук внутри имеют звукопоглощающее покрытие.

Яа фиг.1 показано аспирационное укрытие, вид сверху; на фиг.2 — вид A на.фиг.1; на фиг.3 - узел Х на Фиг.2 уплотняющий фартук, на фиг.4 - верти- 60 кальные и горизонтальные перегородки, Аспирациоинье укрытие включает корпус .1,, выПолненный в виде П-образного s плане трубчатого короба 2 с горизонтально смонтированными в его по- 65 лости контурными щелевыми диафрагмамй

3, разделяющими ее на нижнюю секционнрованную воэдухоприемную камеру 4 н верхнюю воздухосборную камеру 5, причем верхняя камера 5 снабжена горизонтально установленными перегородками б, Образующими патрубки 7 и 8 прямоугольного сечения, перегородка9, установленными вертикально и азделяющими полости патрубкоВ 7 и 8, и перегородкой 10, установленной вер1 нкально и разделяющей верхнюю воэдухосборную камеру 5 на равные по объему части. Трубчатый короб 2 соединен с общим аспирационным патрубком 11.

На корпусе 1 аспирационного укрытия установлена крышка 12, выполненная из секций, причем секции 13 установлены с возможностью поворота в вертикальной плоскости, при этом боковые по.верхности секций установлены наклонно к просеивающей поверхности грохота 14, Сочленение аспирационного укрытия с грохотом осуществляется с помощью уплотняющего фартука 15, установленного по всему периметру укры-. тия. Крышка 12, секции 13 н Фартук

15 имеют звукойоглощающее покрытие

16, выполненное сплошным или из штучных звуйопоглотителей. укрытие установлено на индивидуальных опорах 17.

Аспирационное укрытие работает следующим образом.

Образовавшаяся при работе грохота пйль вместе с воздухом всасываетея через щели нижней секционированной воздухоприемной камеры 4. Далее запыленный воздух попадает в верхнюю воздухосборную камеру 5, где ои вертикальныии 9 и 10 перегородками делится на четыре потока н по патрубкам

7 и 8, образованныи горизонтальными перегородками б, поступает .в аспирационный патрубок 11 и через него подается далее на осажденне пыли.

При этом запыленный воздух нижним патрубком 8 всасывается возле ближней от аспирационного патрубка 11 стороны аспирациоиного укрытия, а верхним патрубком 7 всасывается воздух возле дальней от патрубка 11 сторОны аспирациОННОГО укрытия.

Предлагаемое выполнение верхней воэдухОсборной камеры обеспечивает равномерный отсос запыленного воздуха из всех зон укрытия и, так как сечения патрубков одинаковы, скорости всасывания по всему периметру укрытия также равны. Кроме того, благодаря выцолчению крышки из секций, которые установлены с воэможностью поворота в вертикальной плоскости, установке уплотняющего фартука по всему периметру корпуса и наличию внутри крыш— ки и фартука эвукопоглоцающего покрытия, обеспечивается надежное уплотнение сопряжений между стенками грохота н укрытия, а также значительное

1015934 звукопоглощение шума при работе грохота просеивающей поверхности грохота пуи укрытия.Таким образом, значительно по- тем обеспечения равномерной Скорости вдается эффективность обеспыливания всасывания.
