Ножницы для отбора проб
Иллюстрации
Реферат
НОЖНИЦЫ ДЛЯ ОТБОРА ПРОБ по авт. св. № 239766, отличающиеся тем, что, с целью обеспечения возможности выборочного отбора проб по длине движущегося . проката, каждый держатель снабжен дополнительным ножом, а выступ нижнего держателя выполнен цилиндрической формы и расположен между основным и дополнительным его ножами.
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (51) В 23 D 25/12; В 26 D 1/62
ОПИСАНИЕ ИЗОБРЕТЕНИ,, Н А ВТОРСНОМЪ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (6i) 239766 (21) 2942186/25-27 (22) 16.06.80 (46) О?.05.89. Бюл. № 17 (72) В. Е. Беленков (53) 621.967.3 (088.8) (56) 1. Авторское свидетельство СССР
¹ 239766, кл. В 23 D 25/12, В 26 D 1/62, 1967 (прототип).
„„SlJ„„1016092 А (54) (57) НОЖНИЦЫ ДЛЯ ОТБОРА ПРОБ по авт. св. № 239766, отличающиеся тем, что, с целью обеспечения возможности выборочного отбора проб по длине движущегося . проката, каждый держатель снабжен дополнительным ножом, а выступ нижнего держателя выполнен цилиндрической формы и расположен между основным и дополнительным его ножами
1016092
Изобретение относится к обработке металлов давлением, может быть использовано в прокатных цехах.
По основному авт. св. № 239766 известны ножницы для отбора проб движущегося проката, содержащие два кинематически свя- занных между собой вращающихся держателя для ножей, размещенных один над другим, верхний держатель снабжен сбрасывателем, пересекающим в нижнем положении ось проката, а нижний держатель вы- о полнен с выступом (1).
Недостатком известных ножниц является возможность отбора проб только от заднего конца движущегося проката.
Цель изобретения — обеспечение возможности выборочного отбора проб по дли- is не движущегося проката.
Поставленная цель достигается тем, что в ножницах для отбора проб, каждый держатель снабжен дополнительным ножом, а а выступ нижнего держателя выполнен цилиндрической формы и расположен между о основным и дополнительным его ножами.

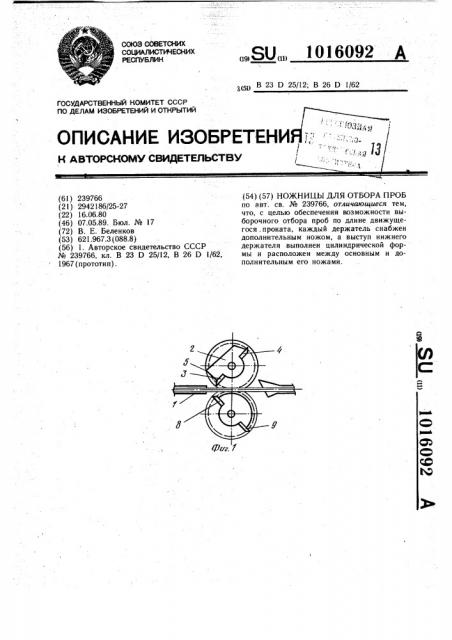

На фиг. 1 изображены ножницы для отбора проб, исходное положение; на фиг. 2— то же, в момент первого реза; на фиг. 3— то же, направление пробы с линии прокатки; на фиг. 4 — то же, перед началом второго реза; на фиг. 5 — то же, второй рез; на фиг. 6 — то же, направление проката в выводную проводку.
Ножницы для отбора проб содержат вводную проводку 1, предназначенную для на- ЗО направленного подвода проката, верхний держатель 2 с основным и дополнительным ножами 3 и 4, и сбрасывателем 5, выполненным в виде-.зуба, нижний держатель 6 с цилиндрическим выступом 7, расположенным между с основным и дополнительным
1 ножами 8 и 9, шестерни 10, обеспечивающие кинематическую связь и синхронизацию движения верхнего и нижнего держателей, выводную проводку 11, предназначенную для передачи проката, и привод вращения держателей 2 и 6 (не показан).
Ножницы работают следующим образом.
В исходном положении ножи 3 и 8 разведены (фиг. 1), движущийся прокат 12, поддерживаемый цилиндрическим выступом
7 нижнего держателя 6, направляется в выводную проводку 11. Импульс на включение ножниц для отбора проб подается с пульта, если проба берется со среднего участка проката, или же от фотодатчика при отборе проб от заднего конца движущегося проката.
При включении ножниц ножедержатели с ножами начинают вращаться по направлению стрелок, и при встрече ножей 3 и 8 происходит разрезание проката 12 (фиг, 2).
При дальнейшем повороте верхнего держателя 2 сбрасыватель 5 направляет отрезанную заднюю часть проката с линии прокатки в проем под выводную проводку
11 по направлению стрелки А (фиг. 3).
При дальнейшем вращении держателей сходятся ножи 4 и 9 (фиг. 4), а при встре«е их происходит второй рез (фиг. 5) и отрезается проба 13, которая, попадая в короб, забирается оттуда для проверки.
Далее цилиндрический выступ 7 нижнего держателя подходит под прокат 12 (фиг. 6) и направляет последний в выводную проводку 11.
По сравнению с базовым объектом, в качестве которого принят прототип, использование данного изобретения осуществляет отбор проб с любого участка по длине движущегося проката.
lOl6O92
Составитель Ю. Филимонов
Редактор Т. Митейко Техред И.Верес Корректор Л. Бокшан. Заказ 3282/13 Тираж 1106 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и оч крытий! 13035, Москва, Ж вЂ”,35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
