Форма для изготовления изделий из бетонных смесей

Форма для изготовления изделий из бетонных смесей

Иллюстрации

Показать все

Реферат



ФОРМ А ДЛЯ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ по авт.св. 599976, отличающаяся тем, что, с целью повышения надежности крепления бортов в закрытом положении , она снабжена закрепленными на основании фиксаторами с наклонными рабочими поверхностями, а упоры бортов выполнены с дополнительными наклонными опорными площадками, контактирующими с рабочими поверхностями фиксаторов.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я) В 28. В 7/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

fO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н *BTOPCHOMY СВИДЕТОЪСТВМ

61) . 599976

21) 3301486/29-33 (22) 11.06.81 (46) 07.05.83. ББюл. 9 17 (72) В.Е.Тройнин, Э.A.Мацкевич, Г.Е.Абакелия и В.Ф.Коняхин" (71) Проектно-технологический трест

"Оргтехстрой" (53) 69.057.53(088;,8) ,(56) 1. Авторское свидетельство СССР

Р 599976, кл. В 28 В 7/04, 1970.

„„SU„„1016169., А (54) (57) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ - ИЗДЕЛИЯ ИЗ БЕТОННЫХ СМЕСЕЙ по авт.св.

9 559999997766, о т л и ч а в щ а я с я

° тем, что, с пелью повышения надежности крепления бортов а закрытом положении, она снабжена закрепленными иа основании Фиксаторами с наклонными рабочими поверхностями, а упоры бортов выполнены с дополнительными наклонными опорными площадками, контактирующими с рабочими поверхнос- тями Фиксаторов.

1016169

Изобретение относится к производству изделий сборного -бетона и железобетона

По основному авт.св. М 599976 известна форма для изготовления изделий из бетонных смесей, содержащая поддон н шарнирно соединенные с ним борта, снабженные с внешней сторойы упорами с опорными площадками, смещенными в сторону открывания бог.— тов(11 . 10

Такая форма обеспечивает механизацию процессов открывания и закрывания бортов, однако усилия прижатия бортов к бетонной смеси при формиро. ванин остается недостаточным, что 15 обусловлено малым крутящим моментом, образуемым опорными реакциями от веса формы со смесью иэ-за сравнительно малого плеча от шарнира до точки опоры. Вынос же опорных площадок на большее расстояние от формы приводит к повышению усилий прижатия бортов, следовательно, их герметизации, но. это связано с увеличением габаритов формы. что не всегда возможно.

Ф

Цель изобретения — повышение надежности крепления бортов формы в закрытом положении.

Цель достигается тем. что форма для изготовления изделий из бетонных смесей. содержащая поддон и шарнирно соединенные с ним борта, снабженные с внешней стороны упорами с опорными площадками, смещенными в сторону открывания бортов, снабжена закрепленными на основании фиксаторами 35 с наклонными рабочими поверхностями, а упоры бортов выполнены с дополнительными наклонными опорными площадками, контактирующими с рабочими поверхностями,фиксатора. 40

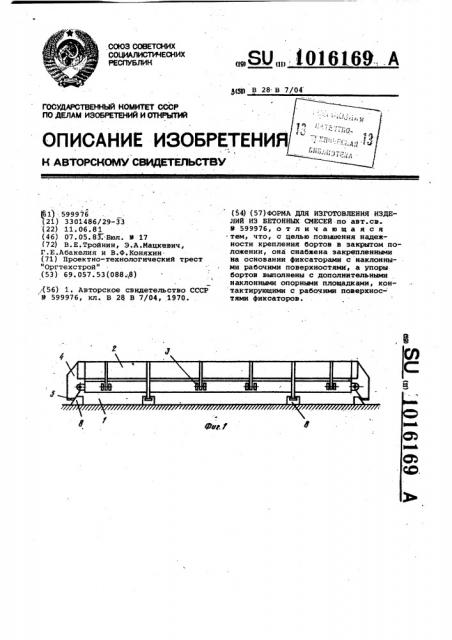

На фиг.1 схематично изображена предлагаемая форма, вид сбоку, на фиг.2 — то же, вид с торца (фрагмент) .

Форма содержит поддон 1, соеди- 4 ненный с бортами 2 шарниг>ами 3.

К каждому борту 2 приварены упо ры.4 с опорными площадками 5.

Внутренняя часть упоров выполнена с наклонными опорными площадками б, контактирующими с рабочими поверхностями 7 фиксатора 8, который укреплен к основанию, например, виброплощадки 9 на шарнире 10. Опорные площадки 5 смещены в сторону открывания бортов 2 и находятся ниже уровня поддона 1.

Форма для изготовления изделий из бетонной смеси работает следующим образом..

Подготовленную форму устанавливают на виброплощадку 9 так, чтобЫ наклонные опорные площадки б упоров 4 опирались на рабочую поверхность 7 . фиксатора 8 с некоторым зазором между опорными площадками 5 и основанием.

При этом борта 2 находятся в закрытом состоянии и прижимаются друг к другу со значительными усилиями, поскольку при скольжении упоров .формы по наклонной поверхности фиксатора 8 возникают расклинивающие усилия, создающие дополнительный крутящий момент относительно шарнира 3, следовательно, и увеличение прижимных усилий на борта 2.

Расклийивающие усилия могут быть легка регулируемы путем изменения наклона рабочей поверхности 7 фиксатора 8 и наклона опорной площадки б.

Фиксатор 8 может откидываться с помощью шарнира. 10 к боковой части виброплощадки 9 и тем самым освобождать горизонтальную поверхность виброплощадки для установки других типов форм.

Такое выполнение формы повышает надежность фиксации бортов в закрытом положении, плотность контакта бортов между собой и поддоном, что предотвращает утечку цементного молока и обеспечивает заданную геометрическую форму .изделия.

Ъ0161б9

Составитель С. Кваша

Редактор A. Гулько Техред М.Яночик . Корректор %. ИакаРенко

« м ф м В

Заказ 8295/17 Тираж 589 - Подписное . BHHMDH Государственного. комитета СССР

::по делам изобретений -и открытий

113035, Москва, Ж-35, Раушскаи наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
