Устройство для уравновешивания ползуна кривошипного пресса

Устройство для уравновешивания ползуна кривошипного пресса

Иллюстрации

Показать все

Реферат

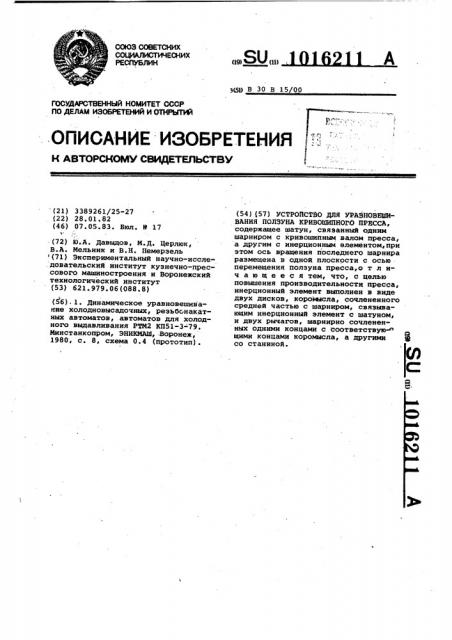

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (11) )(51) В 30 В 15/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

rlO ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblT99

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ." ;., i !

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3389261/25-27 (22) 28.01.82 (46) 07.05.83. Бюл. Р 17

Ъ . (72) (0.A. Давыдов, М.Д. Церлюк, В.А. Мельник и В.Н. Немерзель (71) Экспериментальный научно-иссле. довательский институт кузнечно-прессового машиностроения и Воронежский технологический институт (53) 621.979.06(088.8) (56) ° 1. Динамическое уравновешквание холодновысадочных, резьбонакатных автоматов, автоматов для холодного выдавливания Р1М2 КП51-3- 79.

Минстанкопром, ЭНИКМАШ, Воронеж, 1980, с. 8, схема 0 ° 4 (прототип). (54) (57) УС1РОПС1ЙО ДЛЯ УРАВНОВЕШИВАНИЯ ПОЛЗУНА КРИВОШИПНОГО ПРЕССА содержащее шатун, связанный одним шарниром с кривошипным валом пресса, а другим с инерционным елементом,при этом ось вращения последнего шарнира размещена в одной плоскости с осью перемещения ползуна пресса,о т л ич а ю щ е е с я тем, что, с целью повышения производительности пресса, инерционный элемент выполнен в виде двух дисков, коромысла, сочлененного средней частью с шарниром, связывающим инерционный элемент с шатуном, к двух рычагов, шарнирно сочлененных одними концами с соответствующими концамк коромысла, а другими со станиной.

1016211

Изобретение относится к машиностроению, а именно к конструкции уравновешивающих устройств кривошип» ных прессов.

Известно устройство для уравновешивания ползуна кривошипного пресса„ содержащее шатун, связанный одним шарниром с кривошипным валом пресса, а другим - с инерционным элементом, при этом ось вращения последнего шарнира размещена в одной плоскости с осью перемещения ползуна пресса Ц .

Недостатком этого устройства является то, что в нем инерционный элемент связан со станиной посредст-: вом поступательной кинематической 15 пары, что обуславливает ограниченную производительность пресса.

Цель изобретения - повышение производительности пресса.

Указанная цель достигается тем, ;р что в устройстве для уравновешивания ползуна кривошипного пресса, содержащем шатун, связанный одним шарниром с кривошипным валом пресса, а другим - с инерционным элементом, при этом ось вращения последнего шарнира размещена в одной плоскости с осью перемещения ползуна пресса, инерционный элемент выполнен в виде двух дисков, коромысла, сочлененного средней частью с.шарниром, связыва,ющим инерционный элемент с шатуном, и двух рычагов, шарнирно сочлененных, одними концами с соответствующими концами коромысла, а вкругими - со станиной

На фиг. 1 изображена структурная схема устройства; на фиг. 2 — вид A на фиг. 1.

Устройство для уравновешивания ползуна кривошипного пресса состоит из шатуна 1,связанного одним концом с кривошипным валом 2 пресса,а другим — с инерционным элементом,при этом ось 3 вращения последнего шарнира и ось 4 перемещения ползуна 5 пресса размещены в одной плоскости.

Инерционный элемент выполнен в виде двух дисков 6, коромысла 7 и двух. рычагов 8.

Коромысло 7 своей средней частью и диски 6 шарнирно сочленены с осью

3. Рычаги 8 шарнирно сочленены одними концами и коромыслом 7, а другими - co станиной .9. устройство работает следующим образом.

Ползун 5 совершает при вращении ,кривошипного вала 2 возвратно-поступательное перемещение вдоль оси 4.

При этом -oct 3 также совершает возвратно-поступательное перемещение, но в противоположном направлении.

Возникающие инерционные нагрузки от массы ползуна 5, части штампа 10 и шатунов 11, связывающих кривошипный вал 2 с ползуном 5, уравновешиваются противоположно направленными . инерционными нагрузками масс дисков

6, оси 3, шатуна 1, коромысла 7 и рычагов 8. 1ехнико-экономический эффект от внедрения изобретения обеспечивается за счет повышения производительности пресса по сравнению с известным устройством .

1016211

1016211

Составитель Б.. Айвазов

ТехредМ.Гергель . Корректор A. Дзятко Редактор В. Данко

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Эакаэ 3299/19 Тираж 675 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, РаушсКа% наб., д. 4/5
