Установка для индукционного нагрева изделий

Установка для индукционного нагрева изделий

Иллюстрации

Показать все

Реферат



1. УСТАНОВКА ДЛЯ ИНДУКЦИОННОГО НАГРЕВА ИЗДЕЛИЙ, содержащая источник тока промыифенной частоты, Jподключенный к немуиндуктор с размещенным внутри электромагнитым экраном, отличающаяся тем, что, с целью повышения надежности и КПД установки , она снабжена контактами, расположенными с зазором к и электрически связанными с экраном. 2.Установка по п.1, о т л и ч а ющ а я с я тем, что контакты выполнены в виде деформирующего инструмента, 3.Установка по п.2, о т ли М а ющ а я с я тем, что контакты выполнены в виде фильеры. гУ / f

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК Р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

«

АР

Cb

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПЖ (21) 3257107/22-02 (22) 04.03.81 .(46) 07.05.83 Бюл Ю. 17 (72) В ° И.Ревина, И.П.Рябкин и Ю,П.Тарасов (53) 621.785.545(088.8) (56) 1. Авторское свидетельство СССР

М 306175, кл. С 21 D 1/10, 1971. 2. Авторское свидетельство СССР

И 454715, кл. Н 05 В 5/18, 1974. (54)(57) 1. УСТАНОВКА ДЛЯ ИНДУКЦИОННОГО НАГРЕВА ИЗДЕЛИЙ, содержащая исФ

I, SU„. 1016375 А р(д) С 21 0 1/42; Н 05 В 6/36 точник тока промынфенной частоты, подключенный к нему индуктор с размещенным внутри электромагнитым экраном, :отличающаяся тем, что, с целью повышения надежности и КПД установки, она снабжена контактами, расположенными с зазором к экрану и электрически связанными с экраном.

2. Установка по и. 1, о т л и ч а ющ а я с я тем, что контакты выполнены в виде деформирующего инструмента, 3. Установка. по п.2, о т л и ч а ющ а я с я тем, что контакты выполнены в виде фильеры.

1016375

Изобретение относится к области индукционного нагрева изделий и может быть использовано для поверхностного нагрева проволоки, листов и лент, колец и труб с продольным разрезом стен- 5 ки и т.д..

Изобретение может быть использовано также для нагрева изделий непосредственно в технологических линиях ме.ханической обработки, особенно непре-.

io рывных1 например при плоской и профильной прокатке лент, волочении проволоки и т.д.

Известна установка для индукционного нагрева проволоки, содержащая индуктор в виде петлевой катушки, годключенный к силовому оборудованию, включающему высокочастотный преобразователь, конденсаторную батарею и, как правило, согласующий трансформатор(1 ). ®

Известна также установка для индукционного нагрева изделий, содержащая подключенный к силовому оборудованию индуктор и установленный между изделием и индуктором электромагнитный экран 1.23 .

Недостатками. известных конструк" ций установок для индукционного нагрева изделия при использовании нагрева тонких полосовых изделий являются ЗО низкий КПД, необходимость усложнения конструкции за счет введения преобразователя частоты между источником тока и установкой и конденсаторной батарей и малая надежность в работе пре"З5 образователей высокой частоты (ламповых генераторов) °

Целью изобретения является повышение надежности работы и КПД при нагре-40 ве изделий типа ленты, проволдки, листа и т.д.

Поставленная цель достигается тем, что установка, содержащая источник тока промышленной частоты, подключен- 4S ный к нему индуктор с размещенным внутри электромагнитным экраном, снабжена контактами, расположенными с зазором к экрану и электрически связанными с экраном. При этом контакты О могут быть выполнены в виде деформиФг рующего инструмента или фильеры.

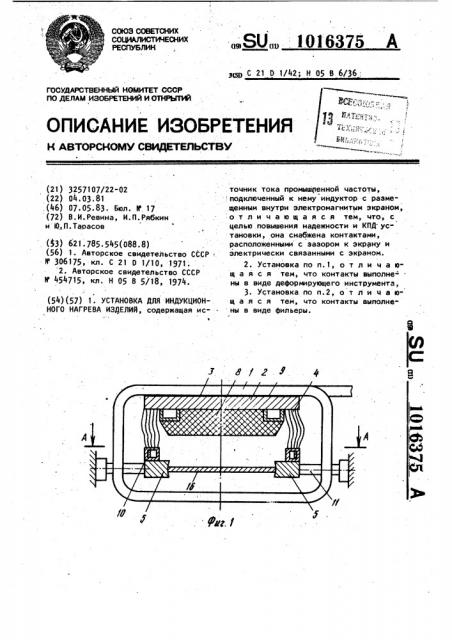

На фиг.1 изображена предлагаемая становка, вертикальный разрез; на фиг.2 - то .же, при выполнении контактов в виде обрабатывающего инструмента; на фиг.3 - разрез А-А на фиг. 1; на фиг.4 - разрез Б-Б на фиг.2; на фиг.5 - предлагаемая установка при выполнении экрана в виде части изделия.—

Установка для индукционного нагрева изделий (фиг. l и 2) содержит многовитковый индуктор 1, у внутренней грани витков которого расположен электромагнитный экран 2, выполненный в виде, например, медной плиты. Экран 2 отделен от витков индуктора изоляционной прокладкой 3. К экрану 2 присоединены токоподводы 4, оканчивающиеся контактами 5. Контакты могут быть выполнены в виде обрабатывающего инструмента, например проволочной щетки 6 для очистки изделия и фильеры 7, через которую протягивается. изделие (фиг.4 и 5) фильтра. Экран 2, токоподводы 4 и контакты 5 вместе с установленным между контактами изделием образуют замкнутый виток, расположенный внутри витков индуктора, на обращенной к изделию стороне экрана 2 помещена изоляция 8. Для охлаждения экрана 2 между ним и изоляцией 8 проложены трубки 9, а для охлаждения токоподводов 4 контактов 5 между ними уста" новлены трубки 10. Для обеспечения возможности нагрева изделий различной ширины, а также для создания надежного контакта между контактами 5 и изделием установлен механизм перемещения 11. Индуктор подключен к источнику тока промышленной частоты (не показан).

С целью исключения потерь электромагнитной энергии, возникающих при нагреве экрана, последний может быть выполнен в виде другого изделия и части самого изделия (фиг.5). В этом случае каждое иэделие или часть .его является электромагнитным экраном для другого изделия или другой части его. В качестве контактов s этом случае: применяется приводной ролик 12, образующий вместе с роликами 13 и 14 деформирующий приводной механизм .

Для концентрации магнитного поля на внешней стороне индуктора расположены мвгнитопроводы 15 из расслоенной . электротехнической стали.

Установка работает следующим образом.

С помощью протяжного механизма (не показан) в индуктор 1 задается изделие 16, например лента. Механизм перемещения 11 сводит контакты 5 до тех пор, пока не обеспечит необходимого давления их на кромки ленты. Индуктор 1 подключается к сети тока промышленной частоты, и лента, нагревается.

Фиг. 2

3 = -3916

По достижению механизма она непрерывно перемещается. При этом нагрев ленты происходит сразу по всему поперечному сечению, что улучшает качество нагрева. S

Предлагаемая конструкция установки для индукционного нагрева изделий

375 позволяет производить нагрев тонкого ,полосового материала при подключении индуктора к источнику тока промышленной частоты, исключив преобразователь частоты, что упроиает ее конструкцию,- повышает КПД установки и надежность ее работы.
