Реферат



1. Способ окультуривания почв, включающий образование под пахотным горизонтом дренирующего слоя, отличающийся тем, что, с целью снижения стоимости, дренирующий слой выполняют из водопроницаемого грунта нижележащего генетического слоя путем вырезания из него монолитов вместе с грунтом водоупорного слоя и оборота их на 90°. 2. Устройство для осуществления способа по п. 1, включающее базовую мащину и рабочий орган, состоящий из стойки с цилиндром , расположенной в держателе, соединенном с базовой мащиной, отличающееся тем, что внутри цилинцра жестко установлен разделитель грунта винтовой формы, передняя грань которого совпадает с го% ризонтальной, а задняя - с вертикальной осями цилиндра. ш а 4 N5 СО фг/z.l А

СО1ОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(5D Е 02 В 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3378658/30-15 (22) 11.01.82 (46) 07.05.83. Бюл. № 1? (72) А. А. Новиков и В. П. Овешнико в (71) Белорусский научно-исследовательский институт мелиорации и водного хозяйства (53) 626.86(088.8) (56) 1. Духовный В. А. и др. Горизонтальный дренаж орошаемых земель. М., «Колос», 1979, с. 120.

2. Авторское свидетельство СССР № 402342, кл. Е 02 В 11/00, 1972.

3. Патент США № 3822656, кл. А 01 G 55//0000, (НКИ 111 — 14), 1978.

4. Авторское свидетельство СССР № 35461, кл. Е 02 В 11/02, 1930 (прототип). (54) СПОСОБ ОКУЛЬТУРИВАНИЯ ПОЧВ

И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

ÄÄSUÄÄ 1016423 А (57) 1. Способ окультуривания почв, включающий образование под пахотным горизонтом дренирующего слоя, отличающийся тем, что, с целью снижения стоимости, дренирующий слой выполняют из водопроницае мого грунта нижележащего генетического слоя путем вырезания из него монолитов вместе с грунтом водоупорного слоя и оборота их на 90 .

2. Устройство для осуществления способа по п. 1, включающее базовую машину и рабочий орган, состоящий из стойки с цилиндром, расположенной в держателе, соединенном с базовой машиной, отличающееся тем, что внутри цилиндра. жестко установлен разделитель грунта винтовой формы, передняя грань которого совпадает с горизонтальной, а задняя — с вертикальной ю осями цилиндра.

1016423

Изобретение относится к сельскому хо.::.;: тву и может быть использовано для . » у., »тури в а ния заболоченных почв в зо»е осушения и засоленных почв в зоне орошс»ия. с

Известен способ окультуривания почв путем дренирования, включающий отрывку траншей сквозь водоупорный слой до подстилающего водопроницаемого слоя и последующую засыпку траншеи дренирующим материалом (1) .

1О

Heg,îñTàòêàìH способа являются большая трудоемкость и стоимость, связанные с рытьем траншей, доставкой минерального грунта и его засыпкой в траншеи.

Известен способ окультуривания глинис- . тых почв путем создания дренирующего слоя под пахотным горизонтом, включающий рыхление поверхностного слоя, внесение дренирующего материала и перемешивание его с почвой (2).

Недостатком способа является высокая 20 стоимость, так как требуется привозной дренирующий материал.

Известно устройство дренирования, включающее базовую машину и рабочий орган, состоящий из стойки с цилиндром, расположенной в держателе, соединенном с базовой машиной (3) и (4).

Недостатком этого устройства является то, что о»оке оборачивает срезаемые слои водопроницаемого и водоупорного грунтов, Цель изобретения — снижение стоимос- З

30 ти процесса окультуривания почв.

Поставленная цель достигается тем, что согласно способу под пахотным горизонтом дренирующий слой выполняют из водопроницаемого грунта нижележащего генетического слоя путем вырезания из него монолитов вместе с грунтом водоупорного слоя и оборота их на 90 .

Способ реализуется при помощи устройства, в котором внутри цилиндра рабочего органа жестко установлен разделитель грунта винтовой формы, передняя грань кото- 4О рого совпадает с горизонтальной„а задняя — с вертикальной осями цилиндра.

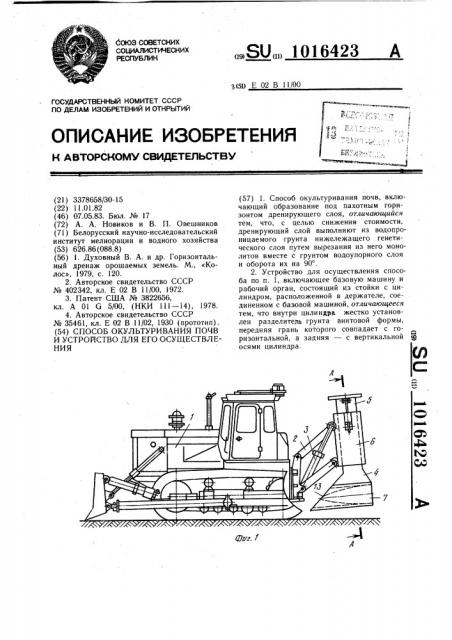

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — то же, в рабочем по 4 ложении; на фиг. 3 — разрез А — А на фиг. 1 на фиг. 4 — разделитель грунта, вид сбоку; на фиг. 5 — вид Б на фиг. 4; на фиг. 6— почва до прохода рабочего органа, в случае, когда водоупорный слой находится непосредственно под пахотным горизонтом, 50 поперечный разрез; на фиг. 7 — то же, после смежных проходов рабочего органа; на фиг. 8 — почва до прохода рабочего органа в случае, когда между пахотным горизонтом и водоупорным слоем имеется прослойка водопроницаемого грунта; на фиг. 9— то же, после двух проходов рабочего органа.

Устройство для осуществления способа включает базовую машину 1, на которой при помощи параллелограммной навески 2 с гидроцилиндром 3 управления установлен рабочий орган 4. Рабочий орган 4 состоит из стойки 5, расположенной в держателе 6, и цилиндра 7, внутри которого жестко размещен разделитель 8 грунта винтовой формы. К стойке 5 и держателю 6 установлены кронштейны 9, к которым крепятся шток 10 и корпус 11 гидроцилиндра 12. Цилиндр 7 имеет режущую кромку 13, а разделитель

8 грунта — режущую кромку 14.

Способ осуществляется следующим образом.

А. Водоупорный слой размещен непосредственно под пахотным горизонтом (фиг. 6). В массиве грунта рабочий орган

4 устанавливают так, чтобы цилиндр 7 сверху несколько захватывал пахотный горизонт 15, а снизу опирался на грунт водопроницаемого слоя 17, захватив водоупорный слой 16. При передвижении базовой машины 1 вперед режущей кромкой 13 цилиндра 7 вырезают грунт из слоев 16 и 17, режущей кромкой 14 разделителя 8 грунта разделяют его на две части и, благодаря винтовой форме разделителя 8 грунта, оборачивают его на 90 . При этом водопроницаемый грунт 17 размещен в вертикальном положении непосредственно под пахотным горизонтом 15 (фиг. 8).

Б. Водоупорный слой отделен от пахотного горизонта прослойкой водопроницаемого грунта (фиг. 7). Работа происходит аналогично пункту А. При этом в зависимости от толщин слоев, если нижняя режущая кромка 13 цилиндра 7 устанавливается непосредственно под водоупорным слоем 16, после прохода рабочего органа 4 слои разместятся, как показано на фиг. 8.

При установке цилиндра 7 так, чтобы водоупорный слой 16 размещался симметрично горизонтальной оси цилиндра 7, после прохода рабочего органа 4 слои разместятся, как показано на фиг. 9.

В результате всегда под пахотным горизонтом получают дренирующий слой из нижнего водопроницаемого слоя, опирающийся на водопроницаемое основание, исключая необходимость использования привозного дренирующего материала.

Устройство для осуществления с»особа работает следующим образом.

При движении базовой машины 1 вперед гидроцилиндром 3 опускается навеска 2, вместе с которой происходит опускание и заглубление рабочего органа 4.

Достигнув заданной глубины, прекращается подача масла в гидроцилиндр 3. Режущей кромкой 13, расположенной по периметру передней срезанной части цилиндра 7, срезается водоупорный 16 и водопроницаемый

17 слои грунта, которые разделяются ре- 1Î16423 жущей кромкой 14 разделителя 8 грунта.

Разделитель 8, перемещаясь вперед вместе с цилиндром 7, своей винтовой поверхностью оборачивает вырезанные и разделенные слои в вертикальной плоскости на 90 . После прохода слои грунта из -горизонтального перейдут в вертикальное положение. При этом под пахотным горизонтом размещается слой водопроницаемого грунта, снизу опирающийся на водопроницаемое основание. В конце прохода навеска 2 при помощи гидроцилиндра 3 поднимается и происходит выглубление рабочего органа 4.

После этого выполняются второй и т. д. прох оды.

Для лучшего заглубления цилиндр 7 устанавливается с задним углом резания 5 — 7, а для разрыхления и обеспечения более легкого оборота пластов выполнен с конусностью порядка 5 — 10 .

Для заглубления рабочего органа 4 возможно использовать предварительно открытую поперечную траншею, по которой непосредственно определяется и требуемая величина заглубления.

Для уменьшения длины .навески рабочий орга н 4 выполнен с возможностью выдвижения стойки 5 с цилиндром 7 при помощи гидроцилиндра 12. Под действием подаваемого в гидроцилиндр 12 под давлением масла его шток вдвигается в корпус ll, перемещая стойку 5 с цилиндром 7 в держателе б вниз, а при выдвижении штока 10 происходит подъем стойки 5 с цилиндром 7. Это обеспечивает увеличение заглублений цилиндра 7 без увеличения длины навески 2.

Способ окультуривания почв и устройство для его осуществления значительно сни15 жает стоимость процесса окультуривания почв, так как не требует привозного дренирующего материала, сохраняет пахотный слой, а также обладает простотой конструкции и высокой производительностью и найдет широкое применение для окульту2О ривания сплошных и местных (западни) заболоченных участков в зонах осушения и при борьбе с засолением почв в зонах орошения.

l016423

Puz./

1f 171Е

1f 16 17
