Реферат



ВОДОДЕЛИТЕЛЬ ДЛЯ КАНАЛОВ С БУРНЫМ РЕЖИМОМ ТЕЧЕНИЯ, включающий размещенный между подводящим и транзитным каналами колодец и отводящие водоводы, причем в колодце установлена (поперечная перегородка, делящая колодец на две камеры, а в верхней части стенки каждой ка{деры, обращенной навстречу потоку, закреплен горизонтальный козырек, отличающийся тем, что, с целью повышения надежности работь и пропускной способности путем уменьшения волнения на поверхности воды, каждая камера снабжена Г-образным козырьком с направленной вниз полкой, закрепленным к средней части противоположной горизонтальному козырьку стенке камеры.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(51) Е 02 В 1300

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHGMV СВИДЕТЕЛЬСТВУ (21) 2997146/29-15 (22) 27.10.80 (46) 07.05.83. Бюл. № !7 (72) М. И. Голубенко (53) 626.823.8 (088.8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (56) 1. Авторское свидетельство СССР № 609824, кл. Е 02 В 13/00, 1976.

2. Авторское свидетельство СССР № ?63521, кл. Е 02 В 13/00, 1979 (прототип) . (54) (57) ВОДОДЕЛИТЕЛЬ ДЛЯ КАНАЛОВ С БУРНЫМ РЕЖИМОМ ТЕЧЕНИЯ, включающий размещенный между подводя„„SU„„1016424 A щим и транзитным каналами колодец и отводящие водоводы, причем в колодце установлена, поперечная перегородка, делящая колодец на две камеры, а в верхней части стенки каждой камеры, обращенной навстречу потоку, закреплен горизонтальный козырек, отличающийся тем, что, с целью повышения надежности работы и пропускной способности путем уменьшения волнения на поверхности воды, каждая камера снабжена Г-образным козырьком с направленной вниз полкой, закрепленным к средней части противоположной горизонтальному козырьку стенке камеры.

1016424

Составитель А. Сергеев

Редактор Н. Бобкова Техред И. Верес Корректор М. Шароши

Заказ 3331l30 Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к гидротехнике и может быть использовано для деления потоков воды на лотковых оросительных каналах.

Известен вододелитель для каналов с бурным режимом течения, включающий размещенный между подводящим и транзитным каналами колодец и отводящие водоводы, причем над колодцем установлены подвижные пластины, между которыми в

10 колодец сливается вода (1) .

Недостаток этого устройства заключается в малой пропускной способности воды в отводящие каналы при небольшом угле поворота пластин, а при значительном угле поворота происходят выплески воды из водо-15 делителя.

Известен также вододелитель для каналов с бурным режимом течения, включающий размещенный между подводящим и транзитным каналами колодец и отводящие водоводы, причем в колодце установ- 20 лена поперечная перегородка, делящая колодец на две камеры, а в верхней части стенки каждой камеры, обращенной навстречу потоку, закреплен горизонтальный козырек (2).

Недостаток этого устройства заключается в образовании значительного волнения на поверхности воды, что также приводит к выплескам воды из вододелителя и уменьшению пропускной способности.

Цель изобретения — повышение надежности работы и пропускной способности путем уменьшения волнения на поверхности воды.

Эта цель достигается тем, что каждая ка мера снабжена Г-образным козырьком, с направленной вниз полкой, закрепленным к средней части противоположной горизонтальному козырьку стенке камеры.

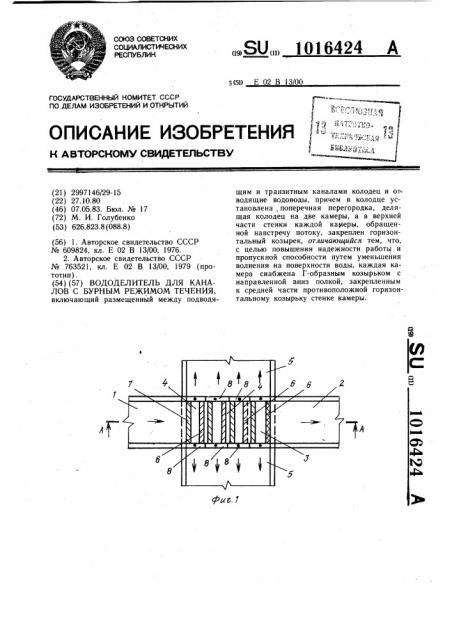

На фиг. 1 изображен вододелитель, вид сверху; на фиг. 2 — разрез А — А на фиг. 1.

Между подводящим 1 и транзитным 2 каналами размещен колодец 3, имеющий разделительные перегородки 4, делящие колодец 3 на камеры. По обе стороны колодца 3 размещены отводящие каналы 5.

В верхней части стенки каждой камеры, обращенной навстречу потоку, закреплен горизонтальный козырек 6, а на противоположной стенке, в средней ее части, закреплен Г-образный козырек 7, полка которого обращена вниз. В стенках колодца

3 размещены затворы 8.

Поток воды подводящего канала 1 делится перегородками 4 с козырьками 6 на части, которые поступают в камеры и стремятся образовать винтообразное движение с горизонтальной осью вращения, в зоне которой образуется вакуум. Но благодаря наличию Г-образного козырька 7 происходит успокоение потока и заполнение водой вакуумной зоны, что обеспечивает спокойное движение водного потока без выплесков.

Часть потока, поступающего по подводящему каналу 1, проходит над колодцем 3 и поступает в транзитный канал, а расход воды в отводящих каналах 5 регулируется затворами 8.

Такое выполнение водеделителя для каналов с бурным режимом течения позволяет переводить бурный поток в спокойное состояние, что повышает надежность работы устройства и его пропускную способность.
