ФУНДАМЕНТ, включающий вертикальное тело и сопряженные с ним наклонные стержневые элементы, отличающийся тем, что, с целью увеличения его несущей способности, наклонные стержневые элементы сопряжены с вертикальным телом одним торцом и размещены по образующим конусов, соосных вертикальному телу, причем конусы попарно соединены своими верщинами , а образующие каждой пары конусов являются продолжением друг друга. (Я О) 4 СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

3(5g Е 02 D 27/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОИЙ/ СВИДЕТЕЛЬСТВУ (21) 2799533/29-33 (22) 17.07.79 (46) 07.05.83. Бюл. № 17 (72) Ю. И. Клопов (53) 624.151.6 (088.8) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (56) 1. Ганичев И. А. Устройство искусственных оснований и фундаментов. М., Стройиздат, 1973, с. 371 — 372, рис. 4/ 11.1.

2. Авторское свидетельство СССР № 755954, кл. Е 02 D 27/10, 1977.

„„SU„„1016430 А (54) (57) ФУНДАМЕНТ, вилючающии вертикальное тело и сопряженные с ним наклонные стержневые элементы, отличающийся тем, что, с целью увеличения его несущей способности, наклонные стержневые элементы сопряжены с вертикальным телом одним торцом и размещены по образующим конусов, соосных вертикальному телу, причем конусы попарно соединены своими вершинами, а образующие каждой пары конусов являются продолжением друг друга.

СР

Cb

4 »

СО

1:Р

1016430

Изобретение относится к строительству, а именно к конструкциям столбчатых фундаментов.

Известен фундамент, включающий основное тело и сопряженные с ним наклонные стержневые элементы (1).

Недостатками фундамента являются сложность его конструкции и недостаточная несущая способность.

Наиболее близким к изобретению является фундамент, включающий вертикальное тело и сопряженные с ним наклонные стержневые элементы (2).

Однако этот фундамент характеризуется недостаточной несущей способностью.

Целью изобретения является увеличение 15 несущей способности фундамента.

Указанная цель достигается тем, что в фундаменте, включающем вертикальное тело и сопряженные с ним наклонные стержневые элементы, наклонные стержневые элементы сопряжены с вертикальным телом, одним торцом и размещены по образующим конусов, соосных вертикальному телу, причем конусы попарно соединены своими верщинами, а образующие каждой пары конусов являются продолжением друг друга.

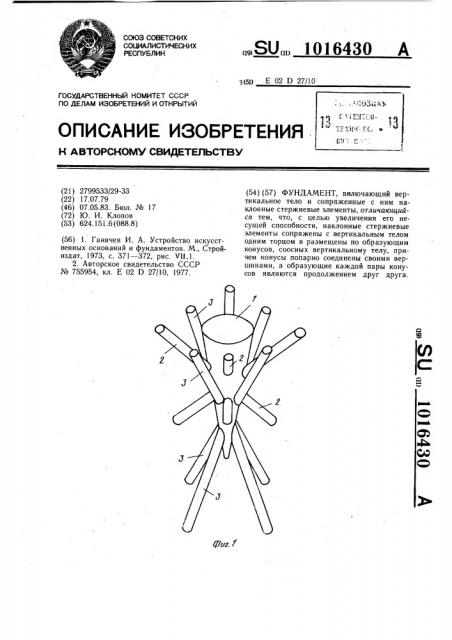

На фиг. 1 изображен фундамент, общий вид; на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А — А на фиг. 2; на фиг. 4— разрез Б — Б на фиг. 2.

Фундамент включает вертикальное тело 1 в виде усеченного конуса (цилиндра или усеченной пирамиды), обращенного меньшим основанием вниз, и наклонных стержней 2 и 3, размещенных на боковой поверхности вертикального тела по образующим конусов второго порядка (круговых или эллиптических), соосных с осью фундамента.

Стержни 2 и 3 могут быть выполнены цилиндрическими или коническими и размещены на боковой поверхности вертикального тела 1 в нескольких уровнях. Стержни каждого уровня начинаются от дневной поверхности грунта, а их нижние торцы могут быть расположены как выше, так и ниже нижнего торца вертикального тела.

Возведение фундамента производят следующим образом.

Сначала продавливают скважины под стержни 2 и 3 до уровня пересечения с вертикальным телом l. Затем продавливают (выбуривают или вытрамбовывают) скважину под вертикальное тело 1, после чего скважины под стержни 2 и 3 продавливают до их нижней отметки. После этого выставляют арматуру и бетонируют фундамент.

Отдельные элементы фундамента могут выполняться сборными.

Принцип работы фундамента заключается в том, что за счет наклонных стержней 2 и 3 повышается поверхность сцепления фундамента с грунтом и увеличивается объем грунта, включаемый в работу фундамента, а за счет количества стержней повышается степень уплотнения грунта.

Применение наклонных стержневых, элементов, сопряженных с вертикальным телом фундамента и образующих корневидную систему, увеличивает его несущую способность.

10!6430

Составитель Е. Палагин

Редактор Н. Бобкова Техред И. Верес

Заказ 3331 30 Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

)13035, Москва,,Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП Патент>, г. Ужгород, ул. Проектная, 4
